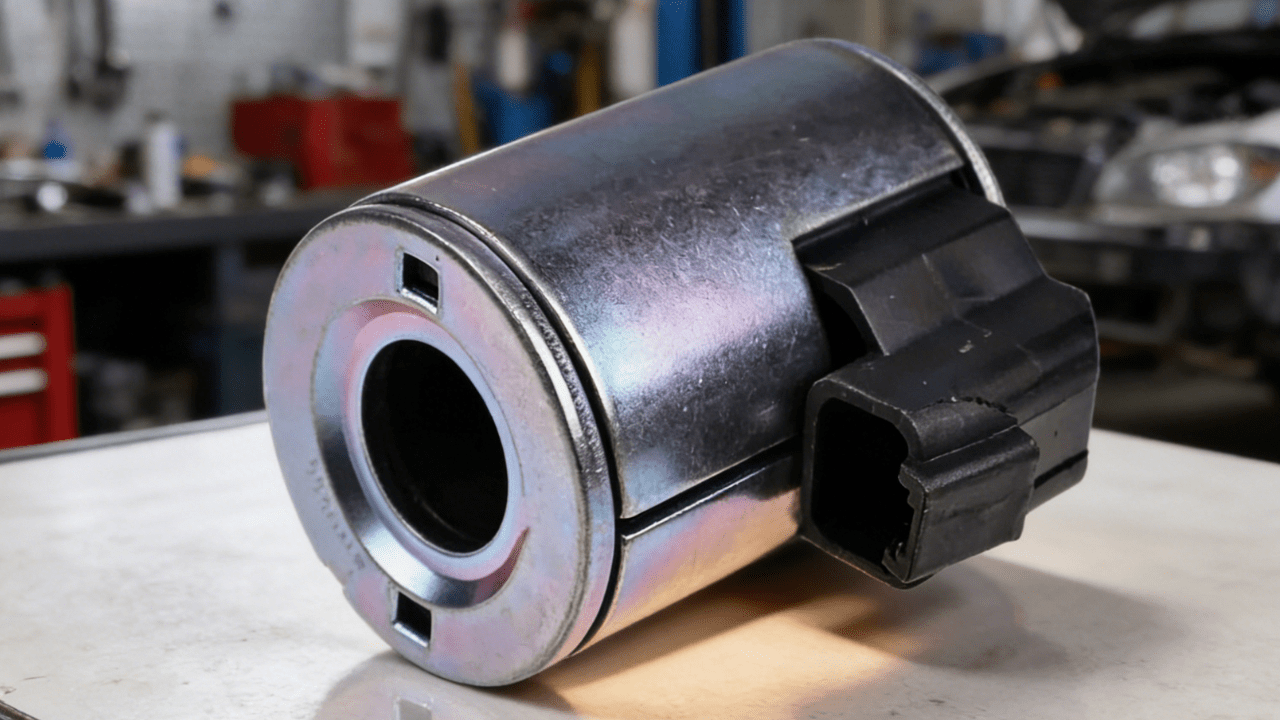

Bobina de solenoide: señales de funcionamiento, pruebas y fallas en sistemas automotrices

Conclusiones clave

• A bobina solenoide es un eléctrico bobina Hecho de alambre de cobre enrollado firmemente que crea un campo magnético para mover piezas en sistemas automotrices como motores de arranque, válvulas de transmisión y sistemas de combustible.
• Cuando la corriente fluye a través de la bobina, Tira de un émbolo o abre y cierra una válvula para realizar trabajo mecánico en el vehículo.
• Un mal bobina solenoide puede provocar dificultades para arrancar, problemas de cambio de marchas, que el motor se cale, que se enciendan las luces de advertencia o que se produzcan fallos eléctricos intermitentes que te dejen tirado.
• Las pruebas básicas se pueden realizar con un multímetro comprobando la resistencia y la continuidad, y verificando el suministro de voltaje adecuado en el bobina terminales
• Sustitución de piezas dañadas o quemadas bobinas Ayuda rápidamente a prevenir fallas mayores en los sistemas de arranque, transmisión o combustible e hidráulicos.

¿Qué es un? Bobina solenoide ¿En repuestos para automóviles?

A bobina solenoide es un componente de alambre de cobre enrollado firmemente que convierte la energía eléctrica de la batería de su vehículo en fuerza magnética. Piense en ello como el corazón de un electroimán. Cuando la energía fluye a través de esos devanados, el bobina Genera un campo magnético potente que permite mover piezas metálicas con precisión y rapidez.

Los solenoides son adecuados para una amplia gama de aplicaciones de automatización y control, y son cruciales para los usuarios tanto en entornos industriales como cotidianos.

En los sistemas automotrices, el bobina solenoide Por lo general, forma parte de un conjunto de solenoide más grande. Este conjunto normalmente incluye una carcasa, un émbolo o armadura móvil, un resorte de retorno y, a veces, componentes de válvula. bobina En sí misma no se mueve. En cambio, crea el magnetismo que mueve todo lo demás a su alrededor.

Encontrarás bobinas solenoides en muchos lugares de su automóvil, camión o maquinaria pesada:

• Motor de arranque bobina solenoide – Montado sobre o cerca del motor de arranque, acopla el mecanismo de arranque con el volante del motor.
• Cambio de transmisión bobinas solenoides – Ubicados dentro de las cajas de cambios automáticas para controlar el flujo del fluido hidráulico y los cambios de marcha.
• Corte de combustible bobinas solenoides – Se encuentra en los motores diésel para cortar el suministro de combustible cuando se apaga el encendido.
• Control hidráulico bobinas solenoides – Se utiliza en maquinaria pesada como cargadoras y excavadoras para dirigir el fluido hidráulico.

Los solenoides se utilizan ampliamente en sistemas automotrices para conducir la corriente eléctrica desde la batería al sistema de encendido, así como en sistemas de inyección de combustible, transmisión y control de emisiones. También se emplean en mecanismos de cierre electrónico, como cerraduras de puertas y cajas fuertes, y están integrados en una amplia gama de tecnologías cotidianas para realizar operaciones mecánicas precisas.

Los tipos de solenoides incluyen solenoides lineales, solenoides rotativos y válvulas solenoides, cada uno diseñado para diferentes tipos de movimiento y aplicaciones. Los solenoides se clasifican según su fuente de alimentación, el tipo de movimiento que producen y su diseño estructural.

En Fab Heavy PartsEl enfoque está en la robustez y el alto rendimiento. bobinas solenoides Diseñado para camiones, maquinaria de construcción, equipos agrícolas y otros vehículos comerciales.

¿Cómo funciona? Bobina solenoide ¿Trabajar en un vehículo?

El principio de funcionamiento es simple pero efectivo. Cuando se aplica corriente eléctrica a la bobina, genera un campo electromagnético en su interior, y ese campo tira o empuja un émbolo o armadura metálica. El número de vueltas en el bobina, La cantidad de corriente eléctrica que fluye, la longitud de la bobina y el material del núcleo determinan la intensidad de la atracción, así como la distribución del campo magnético.

Esto es lo que sucede paso a paso cuando giras la llave o presionas el botón de arranque de tu auto:

1. La batería envía corriente eléctrica a través del interruptor de encendido al motor de arranque. bobina solenoide
2. Se aplica corriente eléctrica a la bobina, y la corriente que fluye a través de la bobina genera un campo electromagnético alrededor de su núcleo de hierro o metal.
3. Este campo electromagnético atrae el émbolo metálico dentro del solenoide hacia el núcleo.
4. A medida que el émbolo se mueve, cierra un conjunto de contactos eléctricos de alta resistencia.
5. Esos contactos conectan la batería directamente al motor de arranque.
6. El motor de arranque gira y acopla el volante del motor para hacer girar el motor.

La intensidad del campo magnético depende de una fórmula sencilla. En términos simples, cuantas más vueltas tenga el campo magnético, más vueltas tendrá. bobina, Una mayor corriente eléctrica y una bobina más larga generan un campo magnético más intenso y uniforme. El núcleo de hierro o acero dentro del devanado amplifica este efecto, aumentando la densidad de flujo magnético al concentrar las líneas de campo en una fuerza potente. La densidad del campo magnético dentro del solenoide depende del número de espiras, la corriente y el material del núcleo, y una mayor relación longitud-diámetro resulta en un campo más uniforme.

Al soltar la llave, la corriente eléctrica se interrumpe. El campo electromagnético colapsa casi instantáneamente. El muelle de retorno empuja entonces el émbolo de vuelta a su posición de reposo, los contactos se abren y el motor de arranque se desacopla. Todo esto ocurre en una fracción de segundo.

Los solenoides proporcionales permiten un control variable de la posición del émbolo en función de la señal eléctrica recibida. En los sistemas de accionamiento de válvulas proporcionales, el control de la corriente que fluye a través de la bobina del solenoide permite un control preciso de la apertura de la válvula, lo que posibilita adaptar el caudal de fluido a los requisitos específicos de cada aplicación.

El mismo principio básico se aplica tanto si se trata de un solenoide largo en el cuerpo de una válvula de transmisión como de una unidad compacta en un sistema de emisiones. La dirección del movimiento del émbolo y el tamaño del dispositivo pueden variar, pero el magnetismo subyacente es idéntico.

Principales usos automotrices de Bobinas de solenoide

Bobinas de solenoide Aparecen en cualquier lugar donde un vehículo necesite control eléctrico sobre el movimiento mecánico o el flujo de fluidos. Son el puente entre el cerebro electrónico de su automóvil y sus acciones físicas. En sistemas automotrices e industriales, se dispone de una variedad de válvulas y componentes hidráulicos para el control preciso del flujo, la dirección y la regulación de la presión. Las electroválvulas, incluidas las válvulas de control direccional, se utilizan ampliamente para cambiar la dirección del fluido y gestionar el control del flujo en sistemas hidráulicos. Las electroválvulas pueden funcionar como "normalmente cerradas" o "normalmente abiertas", según la aplicación. Las electroválvulas de enclavamiento utilizan un imán permanente para mantener el émbolo en posición sin corriente continua.Los solenoides rotativos convierten la fuerza magnética lineal en movimiento angular, generalmente entre 30° y 90°, mientras que los solenoides lineales producen movimiento en línea recta. Los solenoides de CC con bastidor en C y con bastidor en D difieren en su diseño estructural, lo que afecta su control y comportamiento de carrera.

Motor de arranque Bobinas de solenoide

Estos son probablemente los tipos más conocidos. El iniciador bobina solenoide Conecta la batería al motor de arranque cuando se da la orden de arrancar el motor. En la mayoría de los casos, este solenoide se instala directamente en la carcasa del motor de arranque o se monta cerca, en el guardabarros o el cortafuegos.

Cuando se energiza, el bobina Realiza dos funciones a la vez:

• Empuja el engranaje de arranque para que engrane con la corona dentada del volante.
• Cierra los contactos principales para enviar alta corriente al motor.

Este diseño mantiene el circuito de alto amperaje separado del interruptor de encendido, que solo maneja la baja corriente necesaria para activar el bobina.

Transmisión automática Bobinas de solenoide

Las cajas de cambios automáticas modernas dependen en gran medida de bobinas solenoides. Estos componentes abren y cierran los conductos hidráulicos dentro del cuerpo de la válvula para controlar los cambios de marcha, el bloqueo del convertidor de par y la presión de línea. El funcionamiento de la bobina del solenoide provoca el movimiento del carrete de la válvula, lo que cambia la dirección del flujo de fluido y permite una selección precisa de la marcha. Una transmisión automática típica de 6 u 8 velocidades puede tener seis o más solenoides de cambio individuales.

Los módulos de control electrónico envían señales a estos bobinas en patrones precisos. Algunas funcionan como simples válvulas de encendido/apagado. Otras utilizan modulación por ancho de pulso para variar el flujo, lo que permite cambios de marcha suaves y casi imperceptibles. Cuando una de estas bobinas Si falla, a menudo se acaba en modo de emergencia con cambios bruscos o retrasados.

Sistema de combustible Bobinas de solenoide

Los motores diésel suelen utilizar el sistema de corte de combustible. bobinas solenoides Para interrumpir el flujo de combustible al apagar el encendido. Sin este dispositivo, un motor diésel seguiría funcionando mientras llegara combustible a la bomba de inyección. El solenoide actúa como un interruptor de cierre hermético.

En los motores de gasolina, encontrará bobinas solenoides en las válvulas de purga del sistema de emisiones evaporativas (EVAP). Estas controlan los vapores de combustible del tanque, dirigiéndolos al motor para su combustión en lugar de liberarlos a la atmósfera.

Aplicaciones de alta resistencia y especializadas

Más allá del típico automóvil o camioneta ligera, bobinas solenoides desempeñan funciones fundamentales en:

Solicitud	Función
solenoides de válvulas hidráulicas	Flujo directo de aceite en cargadoras, excavadoras y carretillas elevadoras.
ABS y control de tracción	Modular la presión de frenado durante eventos de deslizamiento de las ruedas
solenoides EGR	Controlar la recirculación de gases de escape para las emisiones
Dirección asistida	Ayudar con la presión hidráulica en algunos sistemas.

Estas aplicaciones exigen una gran durabilidad. Un solenoide hidráulico en una retroexcavadora puede activarse miles de veces en una sola jornada laboral.

Cómo probar un automóvil Bobina solenoide

Antes de realizar cualquier prueba eléctrica, tome precauciones básicas de seguridad. Desconecte el cable de tierra de la batería cuando sea necesario. Siga las instrucciones de mantenimiento de su vehículo. Evite realizar pruebas en componentes calientes del motor, ya que podrían producirse quemaduras o cortocircuitos accidentales.

Prueba de resistencia (ohmios)

Esta es la comprobación más común para un bobina solenoide. Necesitará un multímetro digital configurado en la función de ohmios.

1. Desconecte el conector eléctrico del solenoide.
2. Coloca los cables del multímetro en los dos bobina terminales
3. Lea el valor de resistencia que se muestra.

Para los solenoides automotrices, los rangos de resistencia típicos se encuentran entre:

1. Solenoides de arranque: 3–20 ohmios
2. Solenoides de cambio de transmisión: 10–30 ohmios
3. Solenoides de corte de combustible: 5-25 ohmios

Una lectura de circuito abierto (resistencia infinita o “OL”) significa que bobina El bobinado está roto. Una resistencia muy baja (menos de 1 ohmio) sugiere espiras en cortocircuito dentro del bobinado. Cualquiera de las dos condiciones significa que bobina ha fracasado.

Prueba de continuidad y cortocircuito a tierra

Después de comprobar la resistencia, verifique que no haya un cortocircuito a tierra. Esto es importante en bobinas Diseñado con bobinados aislados.

• Mida la resistencia entre cada uno bobina terminal y la carcasa metálica
• La lectura debe superar los 100 kiloohmios (a menudo aparece como circuito abierto).
• Si observa una baja resistencia, el aislamiento se ha deteriorado y el bobina está en tierra

Prueba de suministro de voltaje

A veces el bobina está bien pero no recibe energía. Con el encendido activado o durante un comando de arranque, verifique que haya un voltaje adecuado en el bobina conector.

• Utilice su multímetro en voltaje de CC.
• Un cable va a la toma de tierra de la batería, el otro al cable de alimentación.
• Debería ver un voltaje cercano al de la batería (12–14V) cuando se active el circuito.

Un voltaje bajo o ausente apunta a problemas de cableado, fusibles quemados o problemas con el módulo de control en lugar de un fallo bobina.

Prueba funcional en banco

Para comprobar rápidamente su funcionamiento, puede aplicar 12 voltios directamente a los terminales del solenoide y escuchar si se oye un clic firme al moverse el émbolo. Si las lecturas de voltaje y resistencia son correctas, pero no oye ningún clic ni movimiento, es probable que el problema sea mecánico: un émbolo atascado o daños internos.

Síntomas comunes de un mal Bobina solenoide

Bobina solenoide Las fallas pueden ser parciales o totales. A veces funcionan bien en frío, pero fallan cuando el motor se calienta. Otras veces se detienen repentinamente sin previo aviso. Aprenda a reconocer los síntomas para poder solucionar los problemas antes de que lo dejen tirado.

Síntomas relacionados con el arranque

Cuando el arrancador bobina solenoide Si falla, puede experimentar:

• Girar la llave y oír solo un clic, o nada en absoluto.
• Condiciones intermitentes de imposibilidad de arranque que aparecen y desaparecen.
• El motor solo arranca cuando el vehículo está frío, pero luego se niega a arrancar después de conducir.
• Se produce un ruido de fricción si el solenoide se acopla parcialmente pero no engrana completamente con el engranaje de transmisión.

Síntomas relacionados con la transmisión

Una transmisión defectuosa bobina solenoide A menudo desencadena:

• Retraso en el acoplamiento al cambiar de la posición de estacionamiento a la de conducción o marcha atrás.
• Cambios de marcha bruscos y repentinos.
• Quedarse atascado en una marcha (modo de emergencia o modo a prueba de fallos)
• Luces de advertencia en el tablero y códigos de avería almacenados como P0750 o códigos de avería similares del solenoide de cambio.

Los datos de la industria sugieren que alrededor del 70% de los códigos de transmisión relacionados con solenoides se correlacionan con un alto bobina resistencia: una señal de que los devanados se están degradando.

Síntomas relacionados con el combustible y las emisiones

Problemas con el combustible o las emisiones bobinas solenoides puede causar:

• El motor se cala cuando está caliente, especialmente al ralentí.
• Dificultad para apagar un motor diésel (el motor sigue funcionando después de apagar el contacto).
• Ralentí irregular cuando fallan las electroválvulas de purga del sistema EVAP o de la válvula EGR.
• Luces de advertencia del motor y fallos en la prueba de emisiones

Signos físicos

• A veces puedes detectar problemas con los ojos y la nariz:
• Olor a quemado cerca de la ubicación del solenoide.
• Plástico derretido o descolorido en el conector o la carcasa.
• Corrosión visible en terminales y conectores.
• Aislamiento oscuro y dañado visible a través de la carcasa.

Estos signos físicos son fuertes indicadores de que la bobina solenoide o su entorno inmediato está comprometido y necesita atención.

Por qué Bobinas de solenoide Fallo y cómo prevenir daños

Bobinas de solenoide fallan por calor, vibración, sobrecarga eléctrica y contaminación. Los entornos de trabajo pesado y todoterreno aceleran estos problemas. Comprender las causas le ayuda a tomar medidas para prolongar bobina vida.

Estrés térmico

El calor es el enemigo número uno de bobina bobinados. El aislamiento del cable de cobre solo puede soportar una temperatura determinada, generalmente entre 105 °C y 155 °C, dependiendo de la clase de material.

Entre los problemas que provocan el sobrecalentamiento se incluyen:

• Tiempos de arranque prolongados cuando el motor no arranca.
• Altas temperaturas ambiente en el compartimento del motor
• Disipación de calor deficiente debido a un flujo de aire bloqueado o a una posición de montaje inadecuada.
• Bobinas Atascado en la posición energizada debido a fallas de control.


Problemas eléctricos

Un bajo voltaje del sistema es particularmente dañino. Cuando el voltaje cae, bobina Consume más corriente al intentar generar la misma intensidad de campo magnético. Esta corriente adicional produce más calor dentro de los devanados.

Otros problemas eléctricos incluyen:

• Cableado incorrecto o malas conexiones que provocan resistencia
• Cortocircuitos en el arnés o en el módulo de control.
• Usando un bobina fuera de su ciclo de trabajo diseñado (funcionamiento continuo frente a funcionamiento intermitente)

Factores mecánicos y ambientales

Bobinas de solenoide Los vehículos se enfrentan a condiciones difíciles todos los días:

• Fugas de aceite o refrigerante que se filtran en los devanados y degradan el aislamiento.
• Infiltración de agua a través de conectores o sellos dañados.
• La sal de carretera provoca corrosión en terminales y carcasas.
• La vibración constante afloja las conexiones internas o agrieta el aislamiento frágil.

Consejos de prevención

Puedes ayudar a tu bobinas solenoides Dura más tiempo con algunas prácticas sencillas:

• Repare las fugas rápidamente: no permita que los líquidos se acumulen alrededor de los componentes eléctricos.
• Evite arranques prolongados innecesarios: si el motor no arranca en 10 segundos, deténgase y diagnostique el problema.
• Mantenga los conectores limpios y bien ajustados. Utilice grasa dieléctrica en los terminales cuando se especifique.
• Inspeccione el recorrido del arnés: asegúrese de que los cables no rocen con el escape ni con las piezas móviles.
• Mantenga su sistema de carga en buen estado: una batería y un alternador en buen estado protegen todos los componentes eléctricos.

¿Reparar o reemplazar? Cómo manejar una falla Bobina solenoide

En la mayoría de las aplicaciones automotrices, un fallo bobina solenoide Se reemplaza como un conjunto completo en lugar de rebobinarlo en el vehículo. El rebobinado requiere equipo especializado y especificaciones precisas que no son prácticas en un taller convencional.

Métodos típicos de reparación

La estrategia de reemplazo depende del tipo de solenoide y su ubicación:

Tipo solenoide	Enfoque de reemplazo común
Solenoide de arranque	Reemplace todo el conjunto del motor de arranque o del solenoide.
Solenoide de transmisión	Reemplazar solenoide individual o kit completo de solenoide del cuerpo de la válvula
Solenoide de corte de combustible	Reemplazar el módulo solenoide completo
Solenoide hidráulico	Reemplazar el conjunto del cartucho de la válvula

En el caso de los solenoides de transmisión, muchos técnicos recomiendan reemplazar el conjunto completo cuando falla uno, especialmente en vehículos con alto kilometraje. Esto evita desmontajes repetidos y permite solucionar problemas con componentes que podrían estar llegando al final de su vida útil.

Siguiendo los procedimientos adecuados

Al reemplazar un conjunto de solenoide, siga las instrucciones del manual de servicio del vehículo para:

• Especificaciones de torque correctas para los sujetadores
• Sustitución de juntas, juntas tóricas o sellos.
• Procedimientos de llenado y nivelación de fluidos
• Procedimientos de reaprendizaje o adaptación para controles electrónicos

Esto es especialmente importante para los solenoides de control de la transmisión y del motor, donde el módulo de control puede necesitar reaprender las características de las válvulas.

Suministro de piezas de repuesto de calidad

Para camiones pesados, maquinaria de construcción y vehículos comerciales, es necesario encontrar repuestos duraderos. bobinas solenoides es esencial. Fab Heavy Parts Disponemos de componentes robustos diseñados para ser compatibles con las aplicaciones más exigentes. La calidad es fundamental cuando se necesita un producto que resista el calor, las vibraciones y los ciclos de trabajo prolongados.

Verificación posterior a la reparación

Tras la instalación, tómese un tiempo para verificar que todo funcione correctamente:

• Borre cualquier código de diagnóstico de avería almacenado en el módulo de control.
• Ponga en funcionamiento el sistema bajo carga para confirmar su correcto funcionamiento.
• Compruebe si hay fugas alrededor de las juntas y sellos.
• Presta atención a ruidos o vibraciones anormales.
• Realice una prueba en carretera o una prueba de ciclo de trabajo según corresponda al equipo.

Estos pasos garantizan que la reparación sea completa y que el nuevo componente funcione según lo previsto.

Preguntas frecuentes

P1: ¿Cuánto dura un automóvil? bobina solenoide ¿Suele durar?

A1: Una calidad bobina solenoide Puede durar de 8 a 15 años o más de 240.000 kilómetros en condiciones normales. El remolque pesado, el calor extremo, los viajes cortos y el uso todoterreno pueden acortar su vida útil. Las bobinas de arranque suelen fallar antes con los arranques frecuentes. Las bobinas de la transmisión y del sistema de combustible pueden fallar debido a la antigüedad o la contaminación. El mantenimiento regular ayuda a prolongar su vida útil.

P2: ¿Puede una batería débil dañar un bobina solenoide?

A2: Una batería débil no quema directamente una bobina, Sin embargo, un voltaje bajo provoca que el solenoide permanezca activado durante más tiempo, generando un exceso de calor que puede dañar los devanados con el tiempo. Mantener la batería y el sistema de carga en buen estado protege la bobina.

P3: ¿Es seguro conducir con una transmisión averiada? bobina solenoide?

A3: El vehículo aún puede moverse, pero con cambios bruscos o retardados, o en modo de emergencia. Conducir con una bobina defectuosa aumenta el desgaste y puede provocar daños importantes en la transmisión. Lo mejor es solucionar los problemas del solenoide cuanto antes para evitar reparaciones costosas.

P4: ¿Puede? bobinas solenoides ¿Debe rebobinarse en lugar de reemplazarse?

A4: El rebobinado es posible, pero rara vez práctico para piezas de automoción. Los conjuntos de repuesto están ampliamente disponibles, cumplen con las especificaciones y son más rápidos de instalar. El rebobinado suele reservarse para equipos obsoletos o especializados.

P5: ¿Qué herramientas necesito para comprobar un bobina solenoide ¿en casa?

A5: Necesitarás un multímetro digital, herramientas manuales básicas, equipo de seguridad e información sobre el cableado del vehículo. Esto te permitirá comprobar la resistencia, el voltaje y el funcionamiento. Para problemas complejos, consulta con un profesional para evitar errores.

Popular Bobinas de solenoide en Fab Heavy Parts

1.

Nueva bobina solenoide de 12 V 3587119 para motor Yanmar 4TNV94 4TNV98

Parte norteocre oscuro: 3587119

Condición: nuevo, de posventa

Voltaje: 12V

Garantía: un año

2.

Bobina de válvula solenoide de 12 V 466-2973 4662973 Compatible con cargadora Caterpillar CAT 259D (Repuesto)

Parte norteocre oscuro: 466-2973, CA4662973, 4662973, CA466-2973

Solicitud: La bobina de la válvula solenoide FEs para la cargadora Caterpillar CAT 259D.

Condición: nuevo, de posventa

Especificación: Diámetro de la bobina: 18 mm; Altura: 50 mm; Voltaje: 12 V

3.

Bobina de válvula solenoide de 12 V R901394391 OD0236203POB00 OD0236203POB00-36-K40-20G12 02 Compatible con Rexroth

Número de pieza: R901394391, OD0236203POB00, OD0236203POB00-36-K40 -20G12 02, OD0236203POB0036K40 20G12 02

Condición: nuevo, de posventa

Solicitud: La bobina de la válvula solenoide Compatible con Rexroth

4.

Bobina de válvula solenoide de 24 V 280776 280775 Compatible con Bucher

Número de pieza: 280776, 280775

Condición: nuevo, de posventa

Solicitud: La bobina de la válvula solenoide es compatible con Bucher

5.

Bobina solenoide 104761GT 4303212 Compatible con Genie GS-3390 GS-4390 GS-2668 SX-180 SX-150

Número de pieza: 104761GT, 4303212

Solicitud: La bobina solenoide Compatible con Genie GS-3390, GS-4390, GS-2668, SX-180, SX-150

Condición: nuevo, de posventa

6.

Bobina de válvula solenoide de 36 W CAE-28DC/10 compatible con Atos

Número de pieza: CAE-28DC/10, CAE28DC10, CAE 28DC 10

Condición: nuevo, de posventa

Solicitud: La bobina de la válvula solenoide Compatible con Atos

FAB Piezas pesadas Podemos ayudarle con sus necesidades

Bienvenido a Fab Heavy Partscatálogo en línea, donde podrá explorar una deliciosa variedad de Bobinas de solenoide. Contamos con una amplia selección para satisfacer sus necesidades. Nuestro equipo de expertos en repuestos está a su disposición para ayudarle en todo momento.
