Keskeiset tiedot
- A johtosarja järjestää ja suojaa sähköjohtoja varmistaen luotettavan virran- ja signaalinsiirron.
- Autoissa johtosarjat ovat välttämättömiä luotettavien ja kestävien sähköjärjestelmien luomiseksi, jotka kestävät ympäristörasituksia, ja niillä on ratkaiseva rooli ajoneuvojen turvallisuudessa ja tilankäytön optimoinnissa.
- Erilaisia johtosarjat on suunniteltu tiettyihin ympäristöihin, kuormiin ja sovelluksiin.
- Materiaalit, kuten johtimet, eristys, liittimet ja suojapäällysteet, määräävät kestävyyden ja suorituskyvyn.
- Johtosarjat käytetään laajalti ajoneuvoissa, teollisuuskoneissa, maatalouskoneissa ja elektronisissa järjestelmissä.
- Oikea valinta, tarkastus ja huolto auttavat ehkäisemään sähkövikoja ja pidentämään käyttöikää.
Mikä Johtosarja Onko ja miksi sillä on merkitystä

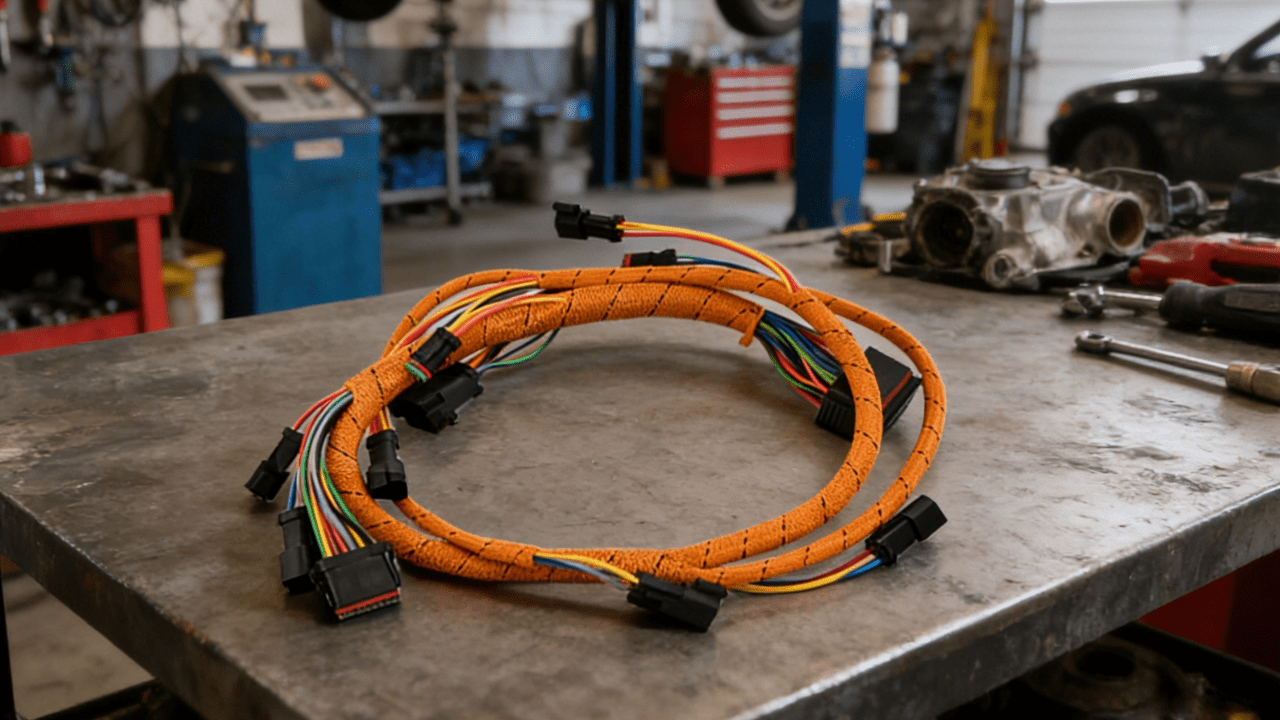

A johtosarja on sähköjohtojen, liittimien, napojen ja suojakomponenttien jäsennelty kokoonpano, joka toimii yhdessä siirtääkseen tehoa ja signaaleja järjestelmän sisällä. Löysien tai satunnaisesti reititettyjen johtojen sijaan johtosarja niputtaa ne yhdeksi järjestelmälliseksi yksiköksi, mikä parantaa luotettavuutta, turvallisuutta ja helppokäyttöisyyttä asennuksessa.
Monimutkaisissa järjestelmissä – erityisesti ajoneuvoissa ja koneissa – kaapeleiden ja johtojen kokonaispituus voi ulottua useiden kilometrien päähän, jos ne ojennetaan kokonaan, ja monien johtojen hallinta yksittäin olisi vaikeaa. Johtosarjat Niputa nämä kaapelit taipumattomaksi nipuksi, puristaen ja sitoen ne tilan optimoimiseksi ja haitallisten vaikutusten, kuten hankautumisen ja tärinän, riskin vähentämiseksi. Tämä lähestymistapa varmistaa, että useiden kilometrien pituisia johtoja hallitaan tehokkaasti ja turvallisesti.
Käyttämällä vain yhtä valjaat, asennus on yksinkertaistunut, valjaat voidaan helposti standardoida ja johdot kiinnitetään paikoilleen, mikä vähentää sähköpalojen ja muiden vaarojen riskiä. Standardoimalla johtojen reititys ja liitännät, johtosarjat lyhentää asennusaikaa, yksinkertaistaa vianmääritystä ja minimoi oikosulkujen tai sähköhäiriöiden riskin.
Erilaisia Johtosarja ja niiden käyttötarkoitukset
Johtosarjat eivät ole yhden koon ratkaisuja. Niiden käyttö määräytyy tietyn sovelluksen ja toiminnallisten vaatimusten mukaan, mikä varmistaa optimaalisen suorituskyvyn, turvallisuuden ja luotettavuuden erilaisissa ympäristöissä. Ne suunnitellaan toiminnan, sijainnin ja käyttöolosuhteiden perusteella.
Moottori ja voimansiirto Valjaat
Nämä valjaat toimivat vaativassa ympäristössä, jolle on ominaista korkea lämpötila ja tärinä. Ne yhdistävät komponentteja, kuten antureita, sytytysjärjestelmiä, polttoainejärjestelmiä ja ohjausyksiköitä. Parannettu eristys ja lämmönkestävät materiaalit ovat tässä ratkaisevan tärkeitä.
Alusta ja kori Valjaat
Alusta valjaat kulkevat ajoneuvon korin ja rungon läpi tukeen valaistusta, kytkimiä, sähköikkunoita, lukkoja ja turvajärjestelmiä. Ne priorisoivat joustavuutta ja liikkeen ja altistumisen aiheuttaman kulumisen kestävyyttä.
Sisustus Valjaat
Nämä sijaitsevat hytin sisällä valjaat tukevat kojelaudat, tietoviihdejärjestelmät, ilmastointilaitteet ja mittarilaudat. Ne ovat yleensä suojattuja äärimmäiseltä kuumuudelta, mutta niiden on mahduttava ahtaisiin tiloihin. Johtojen värikoodaus on tärkeää, jotta ne voidaan tunnistaa ja huoltaa helposti näissä ahtaissa tiloissa.
Mukautettu ja sovelluskohtainen Valjaat
Jotkut valjaat on suunniteltu tietyille koneille tai laitteille, kuten maatalouskoneille, rakennuskoneille tai teollisuuden ohjausjärjestelmille. Nämä on suunniteltu vastaamaan ainutlaatuisiin sähkökuormiin ja ympäristöhaasteisiin, minkä tuloksena syntyy erikoistuote, joka on suunniteltu vastaamaan ainutlaatuisiin sähkö- ja ympäristöhaasteisiin.
Yleisesti käytetyt materiaalit Johtosarja Rakentaminen
Suorituskyky ja käyttöikä johtosarja riippuvat suuresti käytetyistä materiaaleista. Sähkökaapelit ovat tärkeimmät komponentit johtosarjat, jotka toimivat tehon ja signaalin siirron reitteinä.
Johtimet
Kupari on yleisin johdin erinomaisen sähkönjohtavuutensa ja joustavuutensa ansiosta. Sähkönjohtavuuden aikana johtosarja Valmistusprosessissa johtimet leikataan tarkkoihin pituuksiin tarkan ja standardoidun kokoonpanon varmistamiseksi. Tietyissä sovelluksissa voidaan käyttää alumiinia painon vähentämiseksi, vaikkakin se vaatii huolellista suunnittelua luotettavuuden varmistamiseksi.
Eristys
Eristys suojaa johdinta oikosuluilta, ympäristön aiheuttamilta vaurioilta ja hankaumilta, jotka voisivat vahingoittaa johdinta. Yleisiä eristemateriaaleja ovat PVC, silloitettu polyeteeni ja muut lämmönkestävät polymeerit. Valinta riippuu lämpötila-alueesta, joustavuudesta ja kemikaalienkestävyysvaatimuksista.
Liittimet ja terminaalit
Liittimiä ja liittimiä käytetään johtosarjat komponenttien turvallisten sähköliitäntöjen muodostamiseksi. Korkealaatuiset liittimet takaavat luotettavan sähköisen kontaktin, ja liittimet voidaan kiinnittää johtimiin puristustekniikoilla. Joissakin liittimissä on pikaliitäntävaihtoehdot nopeaa ja työkalutonta asennusta varten.Johdot kiinnitetään usein liittimiin vakauden varmistamiseksi ja irtoamisen estämiseksi, kun taas lukitusmekanismit auttavat estämään tärinän aiheuttaman vahingossa tapahtuvan irtoamisen.
Suojaavat sukat ja suojukset
Suojautumiseksi hankaukselta, kosteudelta ja kuumuudelta voidaan käyttää yhdistelmää suojamateriaaleja, kuten aaltoputkia, punottuja holkkeja, kutisteputkia tai teippikääreitä. johtosarjaNäiden yhdistelmä parantaa kestävyyttä ja turvallisuutta. johtosarja. Nämä pinnoitteet parantavat kestävyyttä ja järjestelmän yleistä turvallisuutta.
Jossa Johtosarjat Käytetään yleisesti
Johtosarjat ovat välttämättömiä monilla eri teollisuudenaloilla ja sovelluksissa. Kriittisinä komponentteina monilla teollisuudenaloilla johtosarjat varmistaa turvalliset ja luotettavat sähköliitännät, tukien nykyaikaisten laitteiden suorituskyky- ja turvallisuusvaatimuksia.
Autoteollisuus ja liikenne
Nykyaikaiset ajoneuvot ovat erittäin riippuvaisia johtosarjat tukemaan moottorinohjausjärjestelmiä, turvaominaisuuksia, valaistusta ja mukavuustoimintoja. Ajoneuvojen elektronisen kehityksen myötä johtosarja monimutkaisuus kasvaa edelleen.
Raskaat laitteet ja koneet
Rakennus-, maatalous- ja teollisuuskoneet toimivat vaativissa olosuhteissa. Johtosarjat näissä sovelluksissa on suunniteltu kestämään pölyn, kosteuden, tärinän ja äärimmäisten lämpötilojen haitallisia vaikutuksia.
Elektroniikka ja ohjausjärjestelmät
Johtosarjat käytetään ohjauspaneeleissa, automaatiojärjestelmissä ja elektronisissa laitteissa järjestäytyneiden ja luotettavien sähköliitäntöjen ylläpitämiseen, ja niiden suunnittelun sisältö on huolellisesti hallittu ohjausjärjestelmien johdonmukaisuuden ja luotettavuuden varmistamiseksi.
Uusiutuva energia ja sähköjärjestelmät
Aurinkopaneelien, akkujärjestelmien ja sähkönjakelulaitteiden käyttö johtosarjat sähkövirran tehokkaaseen ja turvalliseen hallintaan. Helppo pääsy johtosarjat on tärkeää uusiutuvan energian järjestelmien tehokkaan huollon ja vianmäärityksen kannalta.
Käytön edut Johtosarja
Käyttämällä johtosarja tarjoaa useita etuja perussähköliitäntöjen lisäksi. Se on tehokas tapa järjestää ja suojata sähköjohdotuksia monimutkaisissa järjestelmissä.
Parempi turvallisuus
Johtojen niputtaminen ja eristäminen vähentää sähköpalojen ja muiden vaarojen riskiä vähentämällä oikosulkujen ja ylikuumenemisen mahdollisuutta. Oikea reititys estää kosketuksen teräviin reunoihin tai liikkuviin osiin.
Parempi organisointi
A johtosarja yksinkertaistaa järjestelmän suunnittelua yhdistämällä siistin järjestelyn ja suojatoimenpiteet, mikä tekee asennuksista siistimpiä ja ammattimaisempia.
Nopeampi asennus ja korjaukset
Esikoottu valjaat asentajan on helpompi asentaa ja minimoida asennusvirheet. Kun korjauksia tarvitaan, standardoidut asettelut helpottavat vianmääritystä.
Lisääntynyt luotettavuus
Suojaamalla johtoja ympäristön rasitukselta ja varmistamalla, että ne on kiinnitetty paikoilleen vaurioiden estämiseksi, johtosarjat auttavat varmistamaan tasaisen sähköisen suorituskyvyn ajan kuluessa.
Tyypillisiä sijainteja Johtosarjat ajoneuvossa
Ajoneuvossa johtosarjat ovat hajautettuja eri alueille tukemaan erilaisia järjestelmiä.
- Moottoritila: Yhdistää anturit, toimilaitteet ja moottorin ohjauskomponentit.
- Kojelauta-alue: Tukee mittaristoja, kytkimiä ja tietoviihdejärjestelmiä.
- Alusta ja runko: Ohjaa virran valaistukseen, polttoainejärjestelmiin ja turvakomponentteihin.
- Ovet ja katto: Tukee ikkunoita, lukkoja, peilejä ja sisävalaistusta.
Jokainen sijainti tuo mukanaan erilaisia haasteita, minkä vuoksi varastossa johtosarjat ne on suunniteltu erityisesti aiottuun sijoitukseen ajoneuvossa.
Kuinka valita oikea Johtosarja tarpeisiisi
Sopivan valitseminen johtosarja vaatii useiden tekijöiden huolellista harkintaa, ja valintaprosessin tulee noudattaa määriteltyjä spesifikaatioita yhteensopivuuden ja suorituskyvyn varmistamiseksi.
Hakemusvaatimukset
Tunnista järjestelmä, valjaat tukee, mukaan lukien jännite, virtakuormitus ja signaalityyppi. Teho- ja datapiirit saattavat vaatia erilaisia suunnitteluja halutun suorituskyvyn saavuttamisen varmistamiseksi.
Ympäristöolosuhteet
Ota huomioon altistuminen lämmölle, kosteudelle, tärinälle, kemikaaleille ja pölylle. Vaativammat ympäristöt vaativat kestävämpää eristystä ja suojapinnoitteita, jotka tulee valita erityisten ympäristöhaasteiden valossa.
Yhteensopivuus ja istuvuus
Varmista, että valjaat vastaa järjestelmän liittimiä, reititysreittejä ja kiinnityspisteitä. Oikea sovitus, mukaan lukien johtojen oikean pituuden varmistaminen, vähentää johtoihin ja liittimiin kohdistuvaa rasitusta ja on olennaista oikean sovituksen ja toiminnan kannalta.
Vaatimustenmukaisuus ja laatu
Etsiä valjaat suunniteltu täyttämään asiaankuuluvat turvallisuus- ja suorituskykystandardit, jotka usein löytyvät alan julkaisuista, kuten IPC/WHMA-A-620E. Laadukas rakenne auttaa estämään ennenaikaisia vikoja.
Varoitusmerkkejä epäonnistumisesta Johtosarja
Ajan myötä johtosarjat voi heikentyä iän, lämmön, tärinän tai virheellisen asennuksen vuoksi. Yleisiä vian merkkejä ovat:
- Ajoittaisia sähköongelmia tai järjestelmän toimintahäiriöitä
- Välkkyvät valot tai reagoimattomat komponentit
- Palaneet sulakkeet ilman ilmeistä syytä
- Näkyviä vaurioita, kuten säröillä oleva eristys, paljaat johdot tai korroosio
- Palaneen haju tai ylikuumenemisen merkkejä
Näiden oireiden huomiotta jättäminen voi johtaa vakavampiin sähköongelmiin ja mahdollisiin turvallisuusriskeihin. Ongelmien diagnosointi monimutkaisissa johtosarjat voi olla hankalaa ilman asianmukaisia työkaluja ja dokumentaatiota.
Parhaat käytännöt Johtosarja Huolto
Asianmukainen huolto voi pidentää merkittävästi laitteen käyttöikää johtosarjaja huoltovaatimukset voivat vaihdella riippuen siitä, miten johtosarja valmistettiin.
Säännölliset silmämääräiset tarkastukset
Tarkista kuluneet eristeet, löysiä liittimiä tai vaurioituneita suojaholkkeja ja tarkista osan fyysinen muoto. johtosarja mahdollisten muodonmuutosten tai vaurioiden varalta. Varhainen havaitseminen auttaa ehkäisemään vikoja.
Suojattu reititys
Varmista, että valjaat on asianmukaisesti kiinnitetty ja tuettu, jotta se ei hankaudu teräviä reunoja tai liikkuvia osia vasten ja jotta aiottua reititysreittiä vastaan vaikuttavat voimat eivät aiheuta vaurioita.
Puhtaat yhteydet
Lika ja kosteus voivat aiheuttaa korroosiota. Liittimien pitäminen puhtaina ja kuivina parantaa sähköistä suorituskykyä, ja elektronisten järjestelmien monimutkaistuessa päivä päivältä puhtaiden liitäntöjen ylläpitäminen on yhä tärkeämpää.
Vältä ylikuormitusta
Sähköjärjestelmien käyttö suunnitellun kapasiteetin ulkopuolella lisää lämpöä ja nopeuttaa johtojen ja liittimien kulumista, ja näiden yhdistelmä – kuten liiallinen virta ja huono ilmanvaihto – voi lisätä merkittävästi ylikuormitusriskiä.
Usein kysytyt kysymykset
K1: Mitä eroa on a:lla/-llä johtosarja ja kaapelikokoonpano?
A1: A johtosarja, joskus kutsutaan johtosarja, sisältää tyypillisesti useita johtoja liittimineen ja suojakuorineen, jotka on suunniteltu virran ja signaalien reitittämiseen järjestelmän sisällä. Kaapelikokoonpanolla tarkoitetaan usein yksinkertaisempaa, esipäätettyä kaapelia, jota käytetään suoriin liitäntöihin.
K2: Voiko vaurioitunut johtosarja aiheuttaako se vakavia järjestelmävikoja?
A2: Kyllä. Viallinen johtosarja voi johtaa ajoittaisiin ongelmiin, komponenttien vikoihin tai järjestelmän täydelliseen sammumiseen, erityisesti ajoneuvoissa ja koneissa.
K3: Kuinka kauan johtosarja yleensä viimeinen?
A3: Käyttöikä riippuu käyttöolosuhteista, huollosta ja valmistusprosessista. Normaaliolosuhteissa hyvin suunniteltu valjaat voi kestää useita vuosia, mutta ankarat olosuhteet voivat lyhentää sen käyttöikää.
K4: Onko mahdollista korjata johtosarja?
A4: Pienet vauriot, kuten kulunut eristys tai löysät liittimet, voidaan joskus korjata. Laajat vauriot saattavat kuitenkin vaatia osan vaihtamisen. valjaat turvallisuuden ja luotettavuuden varmistamiseksi.
K5: Miksi ovat johtosarjat monimutkaistumassa yhä monimutkaisemmaksi?
A5: Järjestelmien sisältäessä enemmän elektroniikkaa, antureita ja ohjausyksiköitä, johtosarjat on tuettava lisääntynyttä tiedonsiirtoa ja virranjakelua samalla kun se mahtuu rajoitettuihin tiloihin.
