Faisceaux de câbles : un guide complet pour les propriétaires d'équipement lourd

Points clés à retenir

faisceaux de câbles Les faisceaux de câbles sont les ensembles protégés de fils électriques, de connecteurs et de gaines qui acheminent l'énergie et les signaux électriques à travers une machine ou un camion. Ce guide aborde les principes de base, la conception, la maintenance et le remplacement des faisceaux de câbles. faisceaux de câbles, Fournir une ressource complète aux propriétaires d'équipement lourd, aux gestionnaires de flottes et aux techniciens. Comprendre faisceaux de câbles est crucial pour réduire les temps d'arrêt, améliorer la sécurité et diminuer les coûts opérationnels dans les environnements exigeants. Que vous gériez une flotte, utilisiez des engins lourds ou effectuiez des réparations, maîtriser les fondamentaux de faisceaux de câbles permet de maintenir votre équipement en fonctionnement fiable et efficace.

• Une bonne conception des faisceaux de câbles permet d'éviter les temps d'arrêt, les incendies électriques et les courts-circuits difficiles à localiser dans les équipements lourds.
• Les harnais modernes sont conçus à l'aide d'outils 3D, testés dans des conditions extrêmes et peuvent être personnalisés. faisceau de câbles conçu pour des machines spécifiques
• Un seul camion-benne ou une chargeuse sur pneus peut contenir plusieurs kilomètres de câbles lorsqu'il est entièrement déployé.
• Une inspection régulière vous permet de détecter les problèmes avant qu'ils n'immobilisent votre machine.
• Fab Heavy Parts peut aider à trouver des faisceaux de câbles de remplacement et à moderniser les faisceaux de câbles anciens ou endommagés sur les engins de construction et les équipements miniers

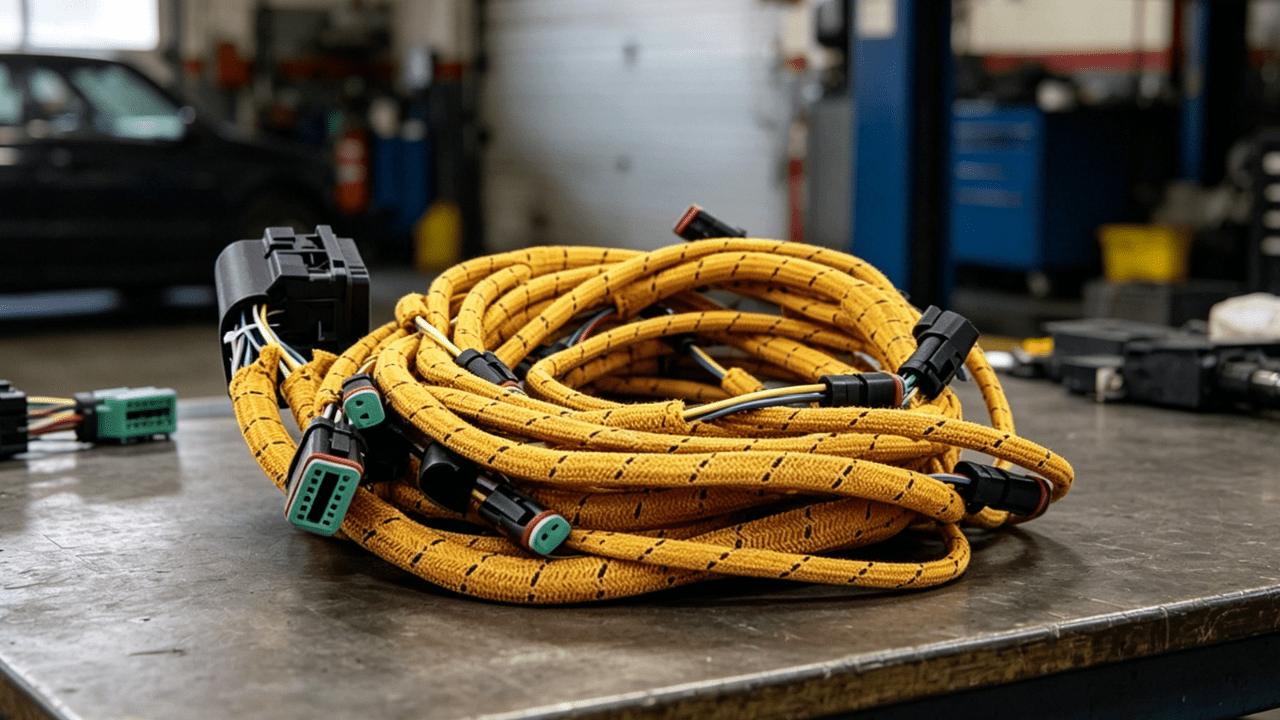

Qu'est-ce qu'un Faisceau de câbles?

UN faisceau de câbles Un câble est un assemblage de câbles ou de fils électriques qui transmettent des signaux ou de l'énergie électrique, liés entre eux par des matériaux tels que du caoutchouc, du vinyle ou du ruban isolant. Les composants d'un câble sont les suivants : faisceau de câbles Ils comprennent généralement des connecteurs, des bornes, des pinces, des gaines et les fils électriques principaux, qui fonctionnent ensemble pour assurer des connexions électriques fiables.

UN faisceau de câbles Il s'agit d'un ensemble de fils électriques, de câbles, de bornes, de connecteurs et de gaines de protection regroupés pour acheminer l'énergie et les signaux dans toute la machine. C'est le faisceau de câbles qui relie la batterie et le calculateur moteur (ECM) aux démarreurs, aux capteurs, aux phares et aux commandes de la cabine.

Imaginez un système comparable au système nerveux et aux vaisseaux sanguins de votre véhicule. Au lieu de laisser traîner de nombreux câbles dans tout l'habitacle, un faisceau les regroupe en un seul ensemble avec des connecteurs étiquetés pour faciliter l'entretien.

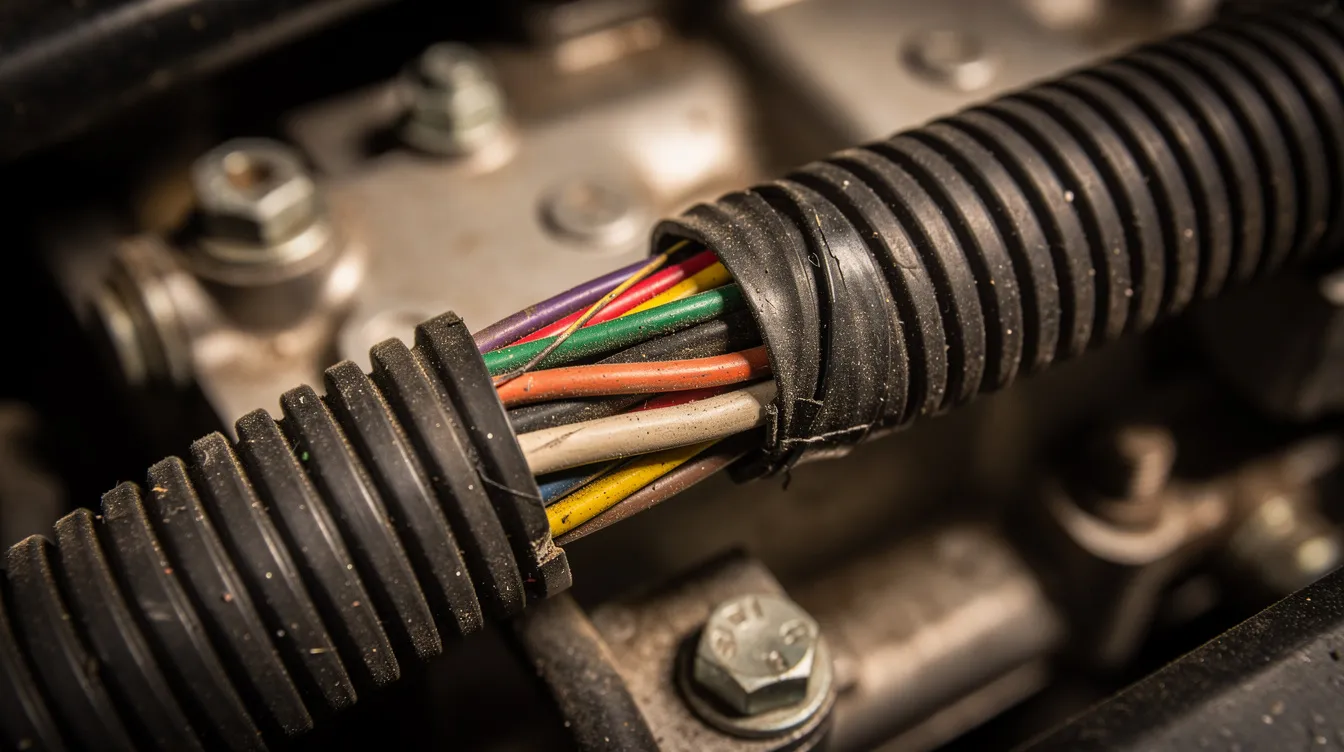

Les matériaux couramment utilisés comprennent des conducteurs en cuivre ou en aluminium isolés par du PVC ou du polyéthylène réticulé. Des éléments de protection tels que des gaines ondulées, des manchons tressés et des gaines thermorétractables protègent contre les vibrations, l'humidité et l'abrasion.

• Une chargeuse sur pneus, un camion de transport ou un tracteur routier de grande taille peut généralement contenir de 1 500 à 3 000 mètres de câblage répartis sur plusieurs faisceaux, notamment sur les modèles complexes. Niveleuses, chargeuses et excavatrices Caterpillar

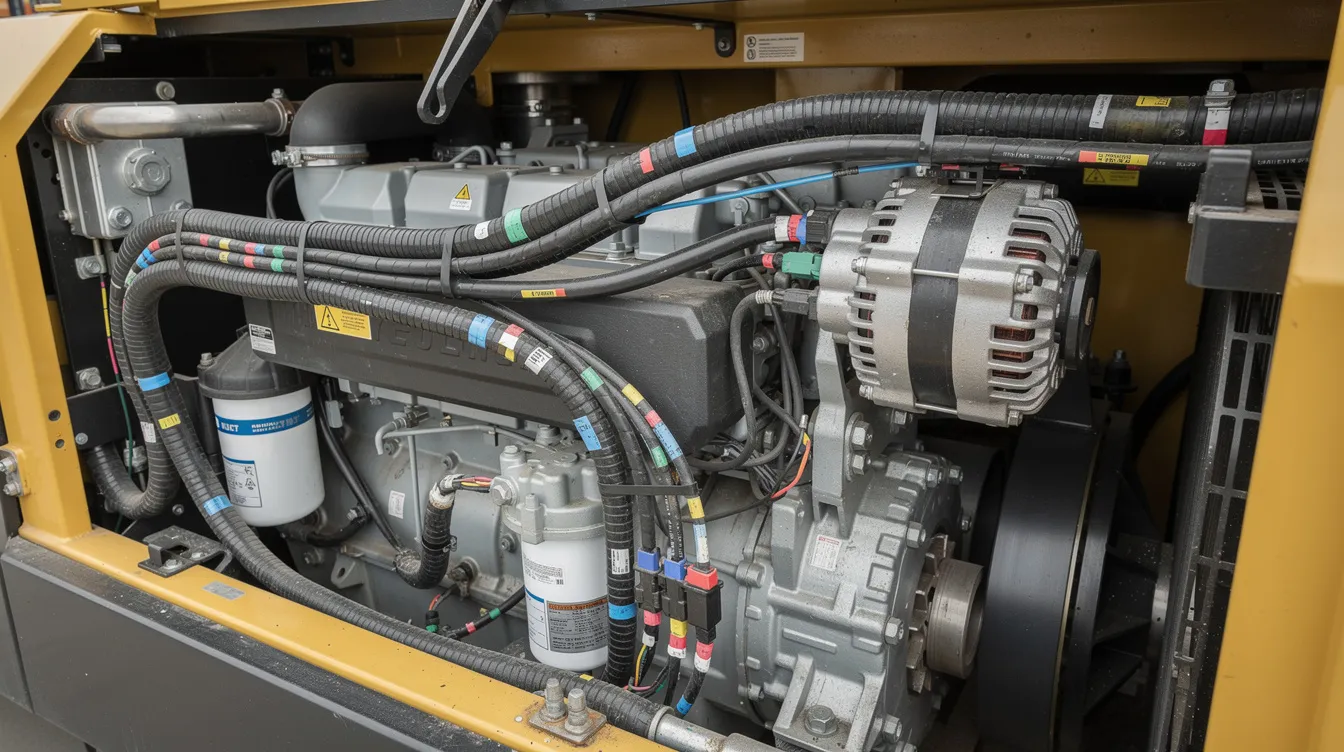

Dans une pelle hydraulique de 40 tonnes, les faisceaux de câbles partent du compartiment moteur, traversent la cabine et descendent le long du bras. Chaque impulsion d'injecteur, chaque lecture de capteur et chaque voyant d'alerte dépendent du fonctionnement sans interruption de ces faisceaux, tout comme la fiabilité des faisceaux et des composants est essentielle au bon fonctionnement de l'ensemble. Pièces de rechange pour chargeuse Caterpillar 950H dans des travaux de construction exigeants.

Pourquoi Faisceau de câbles Matière dans les équipements lourds

La fiabilité des faisceaux de câbles est directement liée à la disponibilité des équipements. Pour les flottes et les exploitants indépendants, les composants électriques défectueux représentent jusqu'à 30 % des temps d'arrêt. Cela se traduit par des pertes financières réelles à chaque heure d'immobilisation d'une machine.

Un faisceau de câbles bien conçu réduit :

• Risque de courts-circuits et d'incendies électriques dans les compartiments moteurs chauds
• Dommages causés par les vibrations, les roches et l'exposition à l'huile hydraulique
• Connecteurs mal branchés lors des réparations ou des reconstructions
• Temps d'installation en usine et temps de dépannage sur site

Voici une panne courante : le faisceau de câbles du châssis d’un camion-benne s’use à force de flexions répétées, provoquant des démarrages impossibles et des fusibles grillés. La solution ? Un meilleur cheminement des câbles avec des gaines résistantes à l’abrasion et des colliers de serrage robustes, ainsi que des câbles fiables. composants du moteur Cummins B3.3 Le cas échéant. Temps d'arrêt réduit, coût total de possession inférieur.

Fab Heavy Parts se concentre sur les environnements qui punissent faisceaux de câbles Les environnements les plus difficiles — chantiers de construction, carrières, mines, champs agricoles et travaux routiers hivernaux — où le sel et l'humidité ont des effets néfastes qui détruisent les câbles non protégés, ainsi que les alimentations. pièces, outils et équipements industriels et automobiles pour que cette machinerie continue de fonctionner.

Comment un Faisceau de câbles Conçu et construit

La conception commence sur ordinateur, puis se poursuit avec la découpe, le sertissage et l'assemblage en atelier. L'ingénierie électrique moderne repose sur la précision à chaque étape.

Étapes de conception :

• Les ingénieurs créent des schémas 2D et des routages 3D à l'aide d'un logiciel de CAO.
• Le calibre du fil est adapté à la charge : 10-12 AWG pour les démarreurs transportant un courant élevé, 18-22 AWG pour les capteurs fonctionnant en milliampères.
• Les revêtements de protection sont sélectionnés en fonction des exigences en matière de chaleur, d'huile et d'abrasion.

Processus de fabrication :

• Les fils sont coupés à la longueur voulue et dénudés par des machines automatisées.
• Les cosses sont serties (et parfois soudées) aux extrémités des fils.
• Les branches sont scotchées ou tissées ensemble à l'aide de matériaux de reliure pour former un faisceau rigide là où c'est nécessaire.
• Les connecteurs, les étiquettes et les clips sont ajoutés lors de l'assemblage final.

Chaque faisceau est testé sur une carte de continuité sous tension de fonctionnement (systèmes 12 V ou 24 V) afin de vérifier l'absence de courts-circuits, de circuits ouverts et la conformité du brochage. De nombreux ateliers conservent les fichiers de fabrication numériques, ce qui permet de reproduire un faisceau des années plus tard pour le même modèle de machine ; un point crucial pour les parcs miniers plus anciens.

Types de faisceaux de câbles Utilisé dans les camions et les engins lourds

Une même machine peut comporter plusieurs variantes de faisceaux de câbles, chacune ayant une fonction spécifique. Si les concepteurs peuvent n'en prévoir qu'un seul pour les équipements simples, les machines plus importantes utilisent généralement de cinq à dix sections de faisceau spécialisées.

• Faisceau de câbles du moteur : Il alimente les injecteurs, les capteurs, l'alternateur et le démarreur.Gère les signaux et les composants d'émissions des moteurs diesel à rampe commune des systèmes Tier 4 Final modernes et prend en charge les moteurs utilisant ce type de moteurs. pièces de moteur Hino J08E.
• Faisceau de câbles de cabine ou de tableau de bord : Alimente les jauges, les écrans, les commandes de climatisation, les feux de sécurité et les unités télématiques intégrées pour la transmission de données.
• Faisceau de câbles du châssis : Il alimente les phares de travail, les modulateurs ABS, les capteurs de hauteur de caisse et les connecteurs de remorque le long des longerons du châssis, et peut également intégrer des accessoires tels que : marchepieds de camion et quincaillerie associée.
• Faisceau de transmission : Gère les électrovannes de changement de vitesse, les capteurs de vitesse et les capteurs de température dans les boîtes de vitesses automatiques ou à passage de vitesses assisté.
• Harnais spécialisés : Systèmes de caméras, commandes de chasse-neige, systèmes hydrauliques auxiliaires et systèmes télématiques de seconde monte connectés aux systèmes principaux de la machine, souvent intégrés à Pièces de rechange pour machines lourdes Kubota et autres.

Fab Heavy Parts Les symptômes permettent souvent aux clients d'identifier le faisceau défectueux. « Le tableau de bord ne fonctionne pas » indique un problème au niveau du câblage de l'habitacle. « Le démarreur ne démarre pas » suggère un problème au niveau du circuit du démarreur. Ce détail est important pour trouver une pièce de rechange parfaitement compatible.

Commun Faisceau de câbles Problèmes sur le terrain

Les conditions difficiles finissent par user les faisceaux de câbles. Les engins de chantier et les camions de transport fonctionnent dans la poussière, des températures extrêmes et des vibrations constantes qui mettent à rude épreuve même les câblages de qualité et les composants critiques. bobines de solénoïde automobile et composants associés.

Les modes de défaillance courants comprennent :

• Isolation usée par frottement : Les frottements au niveau des arêtes métalliques peuvent provoquer des courts-circuits ou des fusibles grillés. Ce problème est fréquent sur les axes de godet et les longerons des châssis des chargeuses sur pneus.
• Connecteurs fissurés : Les UV, la chaleur et les chocs fissurent les boîtiers. Des goupilles desserrées ou corrodées s'ensuivent. Les faisceaux de câbles des remorques sont fréquemment touchés.
• Infiltration d'humidité : Des joints défectueux laissent pénétrer l'eau. De la corrosion verte se forme à l'intérieur des bornes, provoquant une défaillance progressive des capteurs. Ce phénomène est fréquent dans les mines humides.
• Sections fondues : L'absence de protections thermiques ou l'endommagement du faisceau peuvent entraîner le contact de sections de ce dernier avec les composants d'échappement. Le risque d'incendie augmente.
• Dégâts causés par les rongeurs : L'isolation à base de soja attire les rongeurs sur les équipements stationnés ou saisonniers, ce qui provoque des coupures de circuit.

Des réparations antérieures inadéquates — des réparations de fortune avec du ruban adhésif, des fils de section inadaptée ou des connecteurs bout à bout non étanches — engendrent des problèmes plus importants par la suite. Ces problèmes soulignent l'importance d'utiliser des faisceaux de remplacement de qualité et de respecter les bonnes pratiques d'installation.

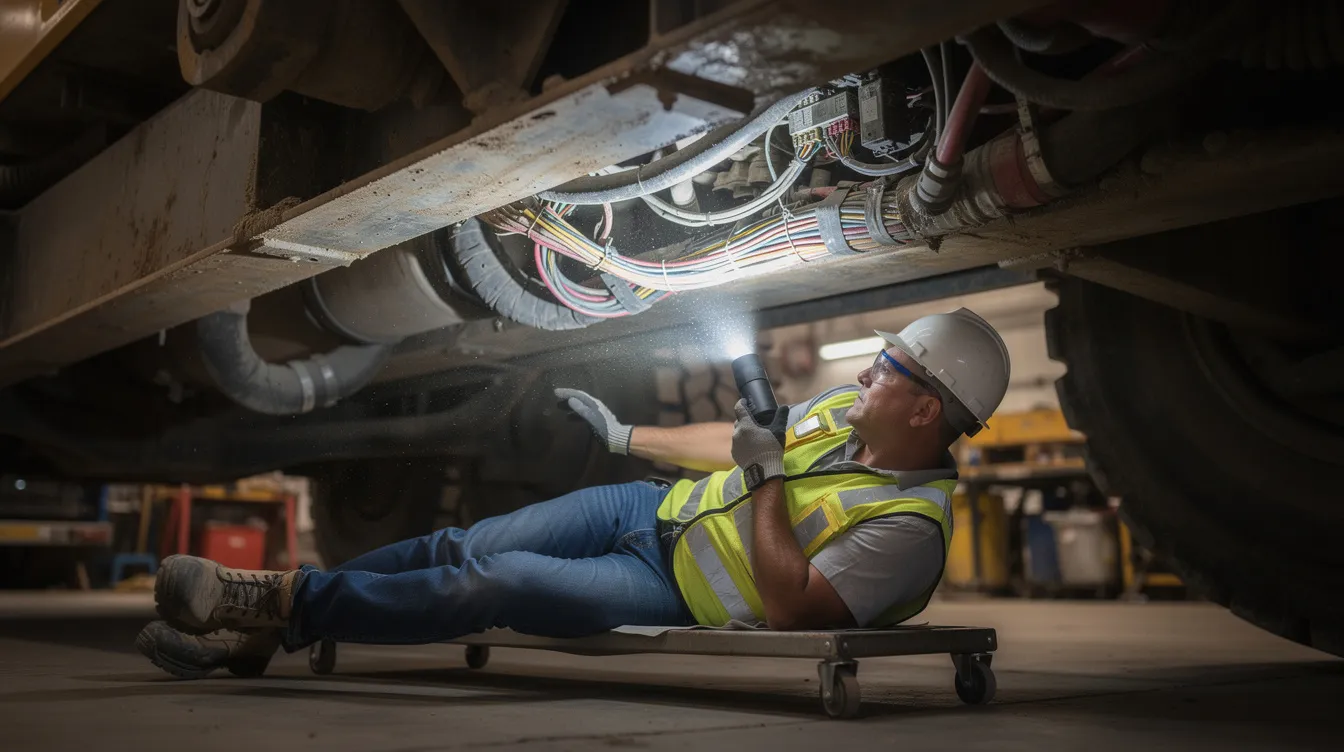

Comment repérer Faisceau de câbles Problèmes avant qu'ils n'arrêtent votre machine

Les contrôles préventifs effectués lors de l'entretien régulier sont toujours préférables aux réparations d'urgence. Quelques minutes d'inspection peuvent épargner des heures de diagnostic.

Conseils pratiques pour l'inspection :

• Recherchez les zones où le faisceau de câbles est usé, le cuivre exposé ou les sections de harnais aplaties le long des longerons du châssis et des articulations mobiles.
• Vérifiez que les connecteurs près du sol ne présentent pas de verrous cassés, de joints manquants ou de corrosion verte/blanche.
• Manipulez délicatement les connecteurs suspects, contact mis ; observez si des voyants d’avertissement clignotent ou si le moteur broute.
• Utilisez un simple multimètre ou une lampe témoin pour vérifier l'alimentation, la mise à la terre et la continuité au niveau des connecteurs accessibles.

Effectuez une inspection visuelle du faisceau électrique à chaque changement de fluide ou lorsque la machine est sur un pont élévateur. Portez une attention particulière aux zones de forte chaleur et de mouvements importants. Ce processus privilégie la prévention à la réaction.

La lecture des codes d'erreur à l'aide d'un outil de diagnostic permet de cibler la recherche sur un circuit spécifique avant même d'accéder physiquement au faisceau de câbles. Les machines modernes dotées de systèmes automatisés en sont souvent équipées. des signaux pointant vers la zone problématique, tout comme la précision est vitale lorsque vérification des dimensions des coussinets de vilebrequin et de bielle lors du diagnostic moteur.

Réparation ou remplacement d'un Faisceau de câbles

Tous les problèmes ne nécessitent pas un remplacement complet. Mais tout réparer comporte aussi des risques.

La réparation locale est judicieuse lorsque :

• Les dommages sont isolés dans un harnais par ailleurs en bon état.
• L'emplacement est facilement accessible.
• Aucun signe de corrosion généralisée ou de dommages causés par les rongeurs n'est observé.

Le remplacement total ou partiel est plus judicieux lorsque :

• Plusieurs épissures existent déjà dans la même zone
• Les zones fondues ou imbibées de pétrole s'étendent sur de longues distances.
• Les circuits de sécurité critiques (freins, feux, arrêt moteur) présentent des défaillances répétées.

Méthodes de réparation optimales : Lors de la réfection de moteurs ou du traitement de problèmes plus profonds en parallèle de travaux sur le faisceau électrique, pensez à vous approvisionner en pièces auprès d'un fournisseur de confiance. Fournisseur de pièces pour la révision des moteurs Shibaura.

• Utilisez un fil de calibre approprié et de couleurs assorties dans la mesure du possible.
• Appliquer des connecteurs bout à bout thermorétractables étanches ou souder puis thermorétracter avec adhésif.
• Réenroulez le tout avec un fil de qualité ou du ruban adhésif et fixez-le à l'écart des pièces mobiles.
• Vérifiez la continuité avant de tout refermer.

Fab Heavy Parts Nous aidons nos clients à trouver des faisceaux de câbles de type OEM ou des options de rechange de haute qualité compatibles avec les connecteurs et le format d'origine. Qu'ils soient assemblés à la main ou produits à la machine, nos faisceaux s'intègrent parfaitement à vos systèmes existants.

Choisir le bon faisceau de remplacement avec Fab Heavy Parts

Fab Heavy Parts Nous collaborons avec les flottes, les concessionnaires et les ateliers indépendants qui recherchent des solutions de câblage fiables. Notre entreprise propose un service simple et pragmatique, axé sur la rentabilité des équipements.

Rassemblez ces informations avant de commander : Le même souci du détail s'applique à la sélection Pièces détachées pour moteurs Yanmar 3T84 destinés aux engins lourds.

• Marque, modèle et année exacts de la machine (e.g. , CAT 980M 2019 ou Kenworth T880 2022)
• Modèle de moteur et niveau d'émission (Tier 4 Final, Stage V)
• Numéro de pièce actuel du faisceau de câbles indiqué sur les étiquettes ou dans les manuels d'entretien
• Symptômes et localisation de la panne (compartiment moteur, cabine, châssis)

Quoi Fab Heavy Parts peut faire : Contactez notre Contactez notre équipe d'assistance pour toute question relative à votre commande. si vous n'êtes pas sûr de la solution de harnais qui convient à votre machine.

• Vérifiez les références croisées avec les anciennes ou les nouvelles références des modèles obsolètes.
• Aide à identifier les sections du faisceau de câbles à partir de photos et de schémas de machines.
• Recommander des matériaux améliorés si la conception originale présentait des points faibles connus.
• Fournissez des solutions de câblage pour automobiles et engins lourds facilement standardisables pour l'ensemble de votre flotte, s'appuyant sur des solutions éprouvées. service de pièces détachées pour équipements lourds évalué par les clients


Tendances futures dans faisceaux de câbles pour les équipements lourds

faisceaux de câbles elles évoluent à mesure que les machines intègrent davantage d'électronique et que le développement s'oriente vers une automatisation et une électrification accrues.

Tendances clés à suivre :

• Réseaux CAN et Ethernet : Ces solutions permettent de réduire le nombre total de câbles jusqu'à 70 % par rapport au câblage point à point, tout en augmentant les exigences en matière de débit de données pour la télématique moderne.
• Conducteurs en aluminium : L'utilisation croissante de ce matériau sur les gros camions de transport permet de réduire le poids de 50 % par rapport au cuivre, offrant ainsi des avantages en matière d'efficacité énergétique.
• Capteurs intégrés : La surveillance en temps réel de l'état de santé intégrée aux faisceaux de câbles principaux permet une maintenance prédictive grâce à la télématique.

Les machines construites après 2026 seront probablement dotées de faisceaux de câbles plus modulaires, permettant un remplacement plus rapide. Un installateur pourrait ainsi effectuer l'opération en deux heures au lieu de plusieurs jours.

Des entreprises comme Fab Heavy Parts Restez informé de ces évolutions en développant des relations avec les fabricants de faisceaux de câbles. Cela garantit la compatibilité des faisceaux de remplacement avec les nouveaux équipements électroniques et outils de diagnostic, dans le cadre du projet de modernisation.

FAQ

Q1 : Combien de temps dure un faisceau de câbles généralement dure sur les engins lourds ?

A1 : Un faisceau de câbles bien conçu sur les engins de chantier modernes peut durer de 10 à 15 ans ou de 10 000 à 20 000 heures de fonctionnement en conditions normales d’utilisation. Les machines travaillant dans les mines, en milieu salin ou sous des températures extrêmes peuvent présenter des problèmes beaucoup plus tôt en raison d’une corrosion et d’une abrasion accélérées. Surveillez les machines plus anciennes (plus de 8 à 10 ans ou plus de 10 000 heures de fonctionnement) afin de détecter tout problème électrique récurrent indiquant le vieillissement du faisceau. Un nettoyage régulier, la fixation des sections desserrées et la réparation rapide des petites usures peuvent prolonger sa durée de vie de plusieurs années.

Q2 : Puis-je installer un nouveau faisceau de câbles Je peux le faire moi-même, ou ai-je besoin d'un magasin ?

A2 : Les techniciens qualifiés et les propriétaires bricoleurs expérimentés peuvent installer un faisceau avec les outils appropriés, le temps et les schémas de câblage.Les faisceaux de câbles importants nécessitent le démontage de panneaux intérieurs, leur passage dans des espaces restreints et un appariement précis des connecteurs et des clips. Les gestionnaires de flottes ayant une expérience limitée en électricité réalisent souvent des économies à long terme en confiant les travaux importants de faisceaux de câbles à un atelier qualifié. Prenez des photos nettes de l'ancien cheminement avant le démontage et étiquetez les connecteurs similaires pour éviter toute confusion.

Q3 : De quels outils ai-je besoin pour travailler sur faisceaux de câbles sans risque?

A3 : L’outillage de base comprend un multimètre numérique, une pince à dénuder de qualité, une pince à sertir adaptée à vos bornes, de la gaine thermorétractable et du ruban isolant ou une gaine isolante appropriée. Utilisez des connecteurs thermorétractables étanches et évitez les bornes de connexion classiques dans les zones exposées. Débranchez toujours la batterie et suivez les procédures de consignation/étiquetage avant d’ouvrir les faisceaux. Un manuel d’entretien ou un schéma du constructeur est tout aussi important que l’outillage pour éviter les erreurs.

Q4 : Comment savoir si un problème de câblage se situe au niveau du faisceau ou d’un composant comme un capteur ?

A4 : Remplacez le capteur suspect par un capteur fonctionnel. Si le défaut persiste au même endroit, le faisceau est probablement en cause. Utilisez un multimètre pour vérifier l’alimentation, la masse et la continuité du signal au niveau du connecteur, composant débranché. Manipulez le faisceau tout en observant les mesures sur un multimètre ou un outil de diagnostic : si les valeurs fluctuent, le câblage est probablement défectueux. Des pannes répétées du même composant électrique indiquent souvent que le problème vient du faisceau qui l’alimente.
