Principais conclusões
- Engrenagens solares são centrais engrenagens dentro planetário engrenagem Conjuntos utilizados em transmissões automáticas, caminhões pesados e máquinas fora de estrada. Eles ficam no centro do conjunto planetário, acionam ou recebem energia do motor e trabalham em conjunto com a engrenagem planetária e a engrenagem anular. engrenagens Para alterar a velocidade e o torque.
- Alta qualidade engrenagens solares São fabricadas em aço-liga, tratadas termicamente para maior resistência e usinadas com precisão para suportar cargas pesadas e garantir longa vida útil. O processo de fabricação inclui forjamento, usinagem CNC, corte dos dentes da engrenagem, cementação e retificação de precisão.
- Escolher o certo engrenagem solar—Considerando o material, o tamanho, o perfil do dente e a compatibilidade—é fundamental para a confiabilidade em veículos comerciais e equipamentos pesados. Mesmo pequenas variações nas especificações podem causar desalinhamento e falhas prematuras.
- Práticas regulares de manutenção, como trocas de óleo programadas, uso das especificações corretas de fluidos e monitoramento de sinais de alerta, são essenciais para a conservação do veículo. engrenagens solares apresentando desempenho ideal durante toda a sua vida útil.
- A Fab Heavy Parts se concentra em peças duráveis e projetadas com precisão. engrenagens solares e componentes de transmissão relacionados para aplicações automotivas e de serviço pesado exigentes.

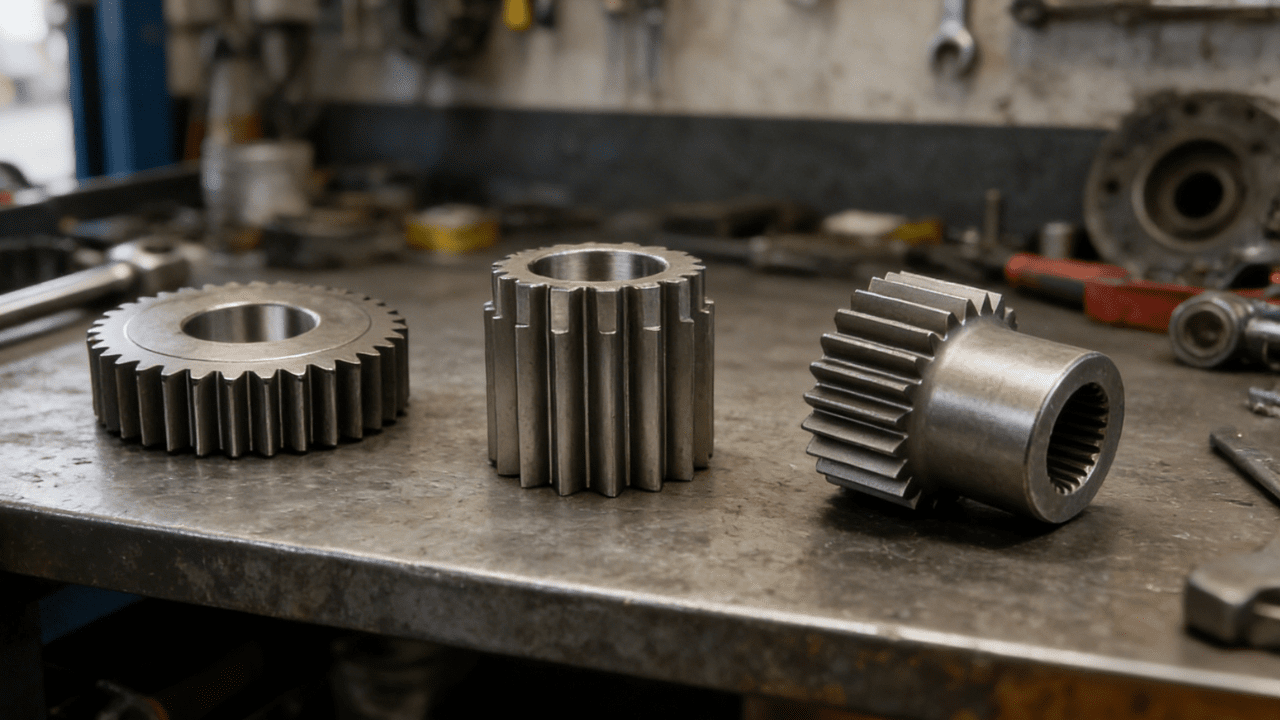

O que é um Sun Gear?
UM engrenagem solar é o central, externamente dentado engrenagem em um planeta engrenagem Conjunto usado em transmissões automáticas e híbridas. Pense nele como o eixo central em torno do qual tudo gira. É chamado de engrenagem solar Porque, assim como o nosso Sol está localizado no centro do sistema solar, isso engrenagem ocupa o eixo central do planeta engrenagem conjunto.
Um planeta típico engrenagem O conjunto possui três elementos principais que trabalham em conjunto. engrenagem solar Fica no centro. Planeta múltiplo engrenagens montado em uma órbita transportadora ao seu redor na camada intermediária. E um anel interno. engrenagem envolve a parte externa, contendo toda a montagem.
Imagine visualmente como isso funciona. engrenagem solar se integra com vários planetas menores engrenagens dispostas em círculo. Essa disposição distribui a carga por múltiplos pontos de contato, em vez de concentrar a tensão em um único ponto. engrenagem malha. O resultado é um design compacto e de alto torque que consegue lidar com potência considerável em um formato surpreendentemente pequeno.
Na maioria das transmissões automotivas, o engrenagem solar conecta-se ao eixo de entrada ou é controlado por embreagens e freios para criar diferentes engrenagem proporções.Ao alterar qual componente é fixo, acionado ou usado como saída, os engenheiros ajustam a velocidade de saída em relação à entrada.
Por exemplo, uma picape automática de 6 velocidades usa engrenagens planetárias. engrenagem conjuntos com engrenagens solares para trocas de marcha suaves em diversas velocidades. Da mesma forma, caminhões basculantes pesados usam reduções planetárias para multiplicar o torque e subir ladeiras íngremes. Apesar das diferentes aplicações, os princípios mecânicos básicos permanecem os mesmos.
O papel de Engrenagens solares em veículos
Engrenagens solares São essenciais para o funcionamento das transmissões automáticas, sistemas de propulsão híbridos e muitas caixas de transferência, que alteram a velocidade e o torque. Sem elas, os veículos modernos não conseguiriam atingir a transição perfeita. engrenagem Mudanças que os motoristas esperam.
A mágica acontece por meio do controle seletivo. Ao alterar qual elemento é mantido, acionado ou tem permissão para girar — seja ele qual for — engrenagem solar, portador ou anel engrenagem—a transmissão cria múltiplos encaminhamentos engrenagens, marcha à ré e sobremarcha. É uma solução elegante que oferece enorme versatilidade em um espaço compacto.
Em muitas transmissões automotivas e de caminhões pesados, o engrenagem solar Geralmente atua como o elemento de entrada. Recebe energia diretamente do motor e transmite essa rotação para o restante do sistema. engrenagem conjunto. Isso o torna um componente crítico no fluxo de energia.
Aqui está um exemplo simples de como isso funciona na prática. Quando o engrenagem solar é acionado pela potência do motor e pelo anel engrenagem Enquanto o eixo de transmissão permanece parado, o suporte — conectado ao eixo cardã — gira mais lentamente, porém com um torque significativamente maior. Essa configuração proporciona a baixa engrenagens Você precisa disso para arrancar após uma parada ou para subir ladeiras íngremes.
Engrenagens solares aparecem em uma ampla gama de sistemas veiculares:
- Transmissões automáticas em carros de passeio e caminhonetes leves
- Unidades de acionamento elétrico híbrido que combinam a potência do motor a combustão e da potência do motor elétrico.
- Reduções nos custos de distribuição de caminhões pesados para veículos vocacionais e de mineração.
- Máquinas agrícolas, incluindo tratores e colheitadeiras.
- Transmissões finais para equipamentos de construção, como escavadeiras e carregadeiras.
A importância deste item não pode ser subestimada. Falhas ou desgaste do engrenagem solar Pode causar deslizamento, mudanças bruscas de marcha, ruídos incomuns ou falha completa da transmissão. Quando o engrenagem solar Quando apresenta defeito, muitas vezes leva consigo outros componentes caros.
Como Engrenagens solares São fabricados
Fabricar com qualidade engrenagem solar Exige precisão em cada etapa para garantir durabilidade e desempenho.
Seleção de Materiais
Engrenagens solares São fabricadas a partir de aços de liga média ou baixa, como 20CrMnTi, 18CrNiMo7-6, 8620 e 4320, escolhidos por sua dureza e tenacidade.
Forjamento e Usinagem
O processo começa com a forjagem a quente ou o corte a partir de barras de material, seguido pela usinagem CNC para dar forma ao... engrenagem Deixe em branco e prepare-o para o corte dos dentes.
Engrenagem Formação dos dentes
Os dentes são formados utilizando métodos como fresagem, modelagem ou brochamento, criando perfis involutos precisos, adaptados à aplicação.
Tratamento térmico
A cementação, a têmpera e o revenimento endurecem o engrenagem superfície, mantendo um núcleo resistente, garantindo resistência ao desgaste e durabilidade.
Acabamento e Controle de Qualidade
O acabamento final, incluindo retificação, brunimento e rebarbação, refina o produto. engrenagem com tolerâncias rigorosas. A inspeção verifica o perfil do dente, a dureza e o acabamento da superfície para atender a padrões estritos.
Na Fab Heavy Parts, a metalurgia consistente e a fabricação precisa garantem engrenagens solares Suportar aplicações automotivas e de serviço pesado exigentes.
Aplicações de Engrenagens solares nos setores automotivo e de equipamentos pesados
Engrenagens solares Elas vão muito além dos carros de passageiros. Elas alimentam veículos e máquinas em diversos setores, desde rodovias e canteiros de obras até campos agrícolas.
Aplicações Automotivas
No setor automotivo, engrenagens solares Trabalhar em múltiplos tipos de transmissão:
- Transmissões automáticas do tipo escalonado – A aplicação mais comum, utilizando múltiplos conjuntos planetários para 6, 8 ou mais de 10 velocidades.
- Transmissões continuamente variáveis – Alguns modelos de CVT incorporam estágios planetários.
- Unidades de acionamento híbridas – Combinando a potência de um motor elétrico e de um motor de combustão interna.
- Sistemas de dupla embreagem – Alguns modelos utilizam elementos planetários para funções específicas.
Veículos Rodoviários Pesados
Caminhões e ônibus comerciais dependem muito de sistemas planetários:
- Reduções nos centros planetários de caminhões basculantes, ônibus e caminhões vocacionais.
- Caixas de transferência em transmissões 4x4 e 6x6
- Divisores de potência para configurações de eixo tandem
Máquinas fora de estrada
Equipamentos de construção e agrícolas engrenagens solares Trabalhar em ambientes exigentes:
- pás carregadeiras
- Escavadeiras
- motoniveladoras
- Tratores agrícolas
- Caminhões de transporte de mineração
Essas máquinas utilizam transmissões finais planetárias e cubos de eixo onde sol, planeta e anel são acionados. engrenagem As configurações multiplicam o torque, mantendo os componentes compactos.
Usos industriais
Além dos equipamentos móveis, engrenagens solares aparecer em:
- Caixas de engrenagens para turbinas eólicas que lidam com velocidades variáveis
- Acionamentos de esteiras transportadoras que exigem alto torque em espaços limitados
- Redutores de velocidade compactos para equipamentos de fabricação
A Fab Heavy Parts se concentra em equipamentos automotivos e móveis para serviço pesado. engrenagens solares, garantindo peças de reposição confiáveis que mantenham as operações funcionando sem problemas.
Características de design que importam em Engrenagens solares
Os detalhes de engenharia influenciam fortemente o desempenho, os níveis de ruído e a vida útil geral. Compreender essas características ajuda a tomar decisões de compra mais informadas.
Geometria do dente
Diversos parâmetros geométricos afetam como um engrenagem solar Executa:
| Parâmetro | O que ele controla |
| Módulo ou DP | Tamanho e resistência dos dentes |
| Ângulo de pressão | Distribuição e homogeneidade da carga |
| Ângulo da hélice | Redução de ruído e distribuição de carga (engrenagens helicoidais) |
| Largura do rosto | Capacidade de carga |
Acertar nesses pontos significa a diferença entre um engrenagem uma que dura e outra que falha prematuramente.
Material e profundidade do tratamento térmico
A profundidade da camada endurecida — a extensão da camada endurecida — é crucial. engrenagem solar Deve resistir à corrosão por pites, arranhões e quebra dos dentes sob cargas de impacto comuns em serviços pesados. Profundidades de revestimento maiores suportam cargas mais elevadas, mas exigem um equilíbrio cuidadoso com a resistência do núcleo.
Classes de acabamento superficial e precisão
Um acabamento melhor reduz o ruído e aumenta a eficiência. Isso é especialmente importante em carros e ônibus, onde o conforto dos passageiros depende de um funcionamento silencioso. Classes de precisão mais elevadas custam mais, mas oferecem benefícios mensuráveis em termos de suavidade e durabilidade.
Características internas
Como o engrenagem solar A conexão com o eixo é extremamente importante:
- O projeto da spline deve corresponder exatamente aos componentes de acoplamento.
- Chavetas requerem dimensões precisas
- Perfis usinados precisam de encaixes precisos.
Esses componentes transmitem todo o torque que flui pelo sistema. Qualquer folga causa desgaste, ruído e, eventualmente, falha.
Considerações sobre lubrificação
Características de design que promovem uma boa lubrificação prolongam a vida útil:
- Passagens de óleo que permitem o fluxo de lubrificante até os pontos de contato.
- Chanfros que impedem a falta de óleo
- Tratamentos de superfície, como revestimentos de fosfato, protegem contra a corrosão.
Como escolher o produto certo Sun Gear
Engrenagens solares É preciso escolher com cuidado o modelo específico de transmissão ou eixo. Veja como fazer a escolha certa.
Confirme os dados de compatibilidade.
Antes de adicionar qualquer coisa engrenagem solar Para adicionar ao seu carrinho, verifique:
- Marca, modelo e ano do veículo
- Especificações do motor
- Código do modelo da transmissão ou do eixo
- VIN, se disponível, para correspondência exata.
Essas informações garantem a compatibilidade exata com sua aplicação.
Critérios de seleção principais
Diversas especificações devem corresponder precisamente:
| Especificação | Por que isso importa |
| Contagem de dentes | Deve corresponder ao design do conjunto planetário |
| Módulo ou passo | Determina a compatibilidade da malha |
| Largura da engrenagem | Afeta a capacidade de carga e o ajuste. |
| Diâmetro do furo | Deve encaixar no eixo com precisão. |
| contagem de splines | Conexão ao eixo ou cubo da embreagem |
| Comprimento total | Aptidão física para moradia |
Mesmo pequenos desvios causam desalinhamento, distribuição desigual da carga e desgaste acelerado.
Corresponder Engrenagem Conjunto de componentes
O engrenagem solar deve ser compatível com o seu planeta engrenagens, portador e anel engrenagemManter a folga correta e a distribuição de carga adequada requer componentes que funcionem em conjunto.
Considere as exigências da aplicação
Condições operacionais diferentes exigem abordagens diferentes:
- Uso leve para deslocamentos diários – Materiais e dureza padrão podem ser suficientes.
- Reboque pesado – Materiais reforçados para maior resistência.
- Construção para uso fora de estrada – Máxima durabilidade para suportar impactos.
- Rotas urbanas com tráfego intenso e paradas frequentes – Ênfase na resistência ao desgaste.
Manter registros
Documente substituições anteriores, condições de operação e quaisquer falhas. Essas informações ajudam a refinar os procedimentos futuros. engrenagem solar A escolha correta das peças evita problemas recorrentes. Os padrões nas falhas frequentemente revelam causas subjacentes que podem ser solucionadas com uma seleção mais adequada das peças.
Manutenção e problemas comuns de desgaste
Enquanto engrenagens solares Por serem componentes duráveis, dependem muito de lubrificação, refrigeração e óleo limpo adequados para atingirem seu potencial máximo de desempenho. A negligência reduz drasticamente sua vida útil.
Modos de desgaste típicos
Engrenagens solares falham por meio de diversos mecanismos:
- Piteamento – Pequenas crateras na superfície dos dentes causadas pela fadiga.
- Marcas – Arranhões lineares causados por falha na lubrificação
- Desgaste da estria – Folga nas conexões do eixo
- Lascamento dos dentes – Danos por impacto causados por cargas de choque ou contaminação.
Fatores que aceleram o desgaste
Diversas condições aceleram engrenagem solar deterioração:
- Fluido de transmissão sujo ou degradado
- Altas temperaturas de operação
- Nível de óleo baixo
- Contaminação por detritos de desgaste
- Sobrecarga além dos limites de projeto
Esses fatores atuam em conjunto. O óleo contaminado retém menos calor, opera em temperaturas mais altas e se degrada mais rapidamente, criando um ciclo vicioso.
Práticas de manutenção recomendadas
Mantendo engrenagens solares A saúde requer atenção constante:
- Siga os intervalos programados para as trocas de óleo de cada veículo ou frota.
- Utilize o fluido com a viscosidade e as especificações corretas, conforme exigido pelo fabricante.
- Substitua os filtros nos intervalos recomendados.
- Monitore a condição do fluido, verificando a presença de descoloração e partículas metálicas.
- Corrija os vazamentos imediatamente antes que os níveis baixos causem danos.
Assim como as pessoas usam proteção solar, como roupas com fator de proteção UPF e FPS adequados, para se protegerem dos raios solares e reduzirem o risco de câncer, as transmissões precisam de proteção adequada contra o calor e a contaminação.
Sinais de alerta a serem monitorados
Fique atento aos sintomas que indicam a presença de certos sinais. engrenagem solar problemas:
- Ruídos de zumbido ou rangido específicos engrenagens
- Partículas metálicas no bujão de drenagem
- Turnos difíceis ou atrasados
- Deslizamento sob carga
- Códigos de diagnóstico de falhas para engrenagem erros de proporção
A detecção precoce permite reparos planejados em vez de avarias emergenciais.
Inspeção durante revisões gerais
Sempre que a transmissão ou o cubo de redução forem abertos, verifique:
- Medidas de folga
- padrões de contato dentário
- Condições da superfície para formação de cavidades ou ranhuras
- Integridade e ajuste da estria
Engrenagens solares e Eficiência de Transmissão
Bem projetado e com manutenção adequada. engrenagens solares contribuem diretamente para a eficiência de combustível, operação suave e custos operacionais reduzidos. O desempenho não é comprometido apenas porque uma peça está escondida dentro da caixa de transmissão.
Reduzindo o atrito e o calor.
Perfis de dentes corretos e usinagem precisa minimizam o atrito em cada dente. engrenagem Engrenagem. Menos atrito significa menos calor e menos energia desperdiçada. Em transmissões de serviço pesado que funcionam continuamente, essas economias se acumulam em reduções mensuráveis no custo de combustível.
Planetário engrenagem sistemas com qualidade engrenagens solares Atinge regularmente uma eficiência mecânica superior a 95%. Isso supera muitas alternativas. engrenagem arranjos, particularmente vermes engrenagem Acionamentos que sacrificam a eficiência em prol da multiplicação de proporções.
Design compacto e leve
Planetário engrenagem conjuntos—incluindo seus engrenagens solares—permitem que as transmissões sejam mais compactas e leves do que os projetos de eixos paralelos, alcançando relações semelhantes. A redução de peso melhora a economia de combustível em todos os tipos de veículos, desde carros de passeio até caminhões pesados.
Requisitos de transmissão modernos
Os sistemas automáticos e híbridos atuais exigem precisão. engrenagem solar compromisso para:
- Trocas de marcha rápidas e suaves, exatamente como os motoristas esperam.
- Recuperação eficaz de energia durante a frenagem regenerativa
- Operação confiável ao longo de milhares de ciclos de trabalho.
Gestores e proprietários de frotas devem considerar os ganhos de eficiência ao selecionar substitutos. engrenagens solares e componentes relacionados. Para operações com alta quilometragem ou muitas horas de uso, a marca do componente e sua qualidade impactam diretamente os custos operacionais.
Perguntas frequentes
P1: Como posso saber se meu engrenagem solar Está desgastado sem desmontar completamente a transmissão?
A1: Embora o diagnóstico definitivo normalmente exija a abertura da unidade, vários sintomas sugerem engrenagem solar problemas. Fique atento a ruídos agudos em locais específicos. engrenagens que mudam com a velocidade. Verifique o bujão de drenagem quanto a detritos metálicos durante as trocas de óleo. Observe se há trocas de marcha bruscas ou atrasadas que pioram com o tempo.As transmissões modernas podem gerar códigos de diagnóstico de problemas relacionados a engrenagem erros de proporção quando engrenagem solar O desgaste afeta o engate. Qualquer um desses sinais justifica uma inspeção mais detalhada.
P2: Posso substituir apenas o engrenagem solarOu devo substituir todo o conjunto planetário?
A2: Em alguns casos, substituir apenas o engrenagem solar Funciona bem. No entanto, a melhor prática — especialmente com unidades de alta quilometragem — sugere inspecionar todos os componentes correspondentes. Considere substituir o sol, os planetas e, às vezes, o anel. engrenagem juntos. Isso mantém padrões de desgaste uniformes e contato correto entre as superfícies de acoplamento. Um novo engrenagem solar O encaixe com peças planetárias desgastadas geralmente leva ao desgaste acelerado do novo componente e à continuidade dos problemas.
P3: As diferentes gerações de transmissão usam componentes intercambiáveis? engrenagens solares?
A3: Mesmo transmissões da mesma família frequentemente utilizam números de dentes, larguras, estrias e geometrias internas diferentes. As peças raramente são intercambiáveis entre gerações. Mudanças no ano do modelo, atualizações de capacidade e revisões de engenharia introduzem variações. Sempre verifique os números das peças, as especificações dimensionais e os dados de aplicação antes de fazer o pedido. engrenagem solar Algo que pareça semelhante pode criar problemas sérios se os detalhes internos não coincidirem exatamente.
Q4: Como o ambiente operacional afeta engrenagem solar vida?
A4: As condições operacionais têm um impacto significativo. engrenagem solar longevidade. O reboque frequente coloca cargas elevadas e sustentadas em engrenagem dentes. Declives acentuados geram calor devido à transmissão contínua de torque. O trânsito intenso da cidade, com paradas e arranques frequentes, multiplica os ciclos de troca de marchas em comparação com a condução em rodovias. Altas temperaturas ambientes reduzem a eficácia do lubrificante. Canteiros de obras empoeirados introduzem contaminantes que aceleram o desgaste. Em ambientes desafiadores, a qualidade do óleo torna-se ainda mais importante. Reduza os intervalos de troca, use fluidos premium e assegure-se de que os sistemas de arrefecimento funcionem corretamente. Essas medidas protegem engrenagens solares devido ao elevado estresse térmico e mecânico criado por condições adversas.
Popular Engrenagens solares no FabHeavyParts
1.
Número da peça de substituição: CA0941505, 094-1505, 0941505
Aplicativo: A engrenagem solar fÉ compatível com as escavadeiras CAT: E240, E240B, EL240 e EL240B.Compatível com os motores CAT: 3304, 3116
2.
Engrenagem solar 3069514 para escavadeira Hitachi EX200-5 EX210H-5 MA145-5 EX200-3 EX150LC-5
Número da peça de substituição: 3069514
Aplicativo: A engrenagem solar cabe Para escavadeiras Hitachi: EX150LC-5, EX200-3, EX200-5, EX200-5 JPN, EX200-5HG, EX200-5HHE, EX200-5LV JAP, EX200-5X JPN, EX200-5Z JPN, EX200LC-5HHE, EX200SS-5, EX210H-5, EX210H-5 JPN, EX210K-5 JPN, EX210LC-5HHE, EX225USR, EX225USR LC, EX225USRK, EX225USRK LC, MA145-5; Compatível com a bate-estacas Hitachi: RX2300
3.
Engrenagem solar 7118-30490 para escavadeira Volvo EC210 EC460 EC460B EC460B EC210B
Número da peça de substituição: 7118-30490, SA 7118-30490, SA 711830490, 711830490
Aplicações: A engrenagem solar serve fou Escavadeira Volvo: EC210, EC460, EC460B, EC460B, EC210B
4.
Número da peça de substituição: YN53D00008S010
Aplicativo: A engrenagem solar cabe Para escavadeiras New Holland: E200SR, E200SRLC, E215, EH215
5.
Número da peça de substituição: 3038494, AT131620
Aplicativo: A engrenagem solar fÉ compatível com as escavadeiras John Deere: 450LC, 992D, 992D LC, 992DLC, 992ELC.Compatível com o motor John Deere: 10.1L, 6101
6.
Engrenagem solar 610B1007-0100 610B10070100 para escavadeira Hyundai R200LC R110-7 R180LC-7 R210LC-7
Número da peça de substituição: 610B1007-0100, 610B10070100
Aplicativo: A engrenagem solar fÉ compatível com as escavadeiras Hyundai: R110-7, R110-7A, R140LC-7, R140LC-7A, R180LC-7. R180LC-7A, R200LC, R210/220LC-7H, R210ECONO, R210LC-3, R210LC-3H, R210LC-3_LL, R210LC-7, R210LC-7A, R250LC-7, R250LC-7A
