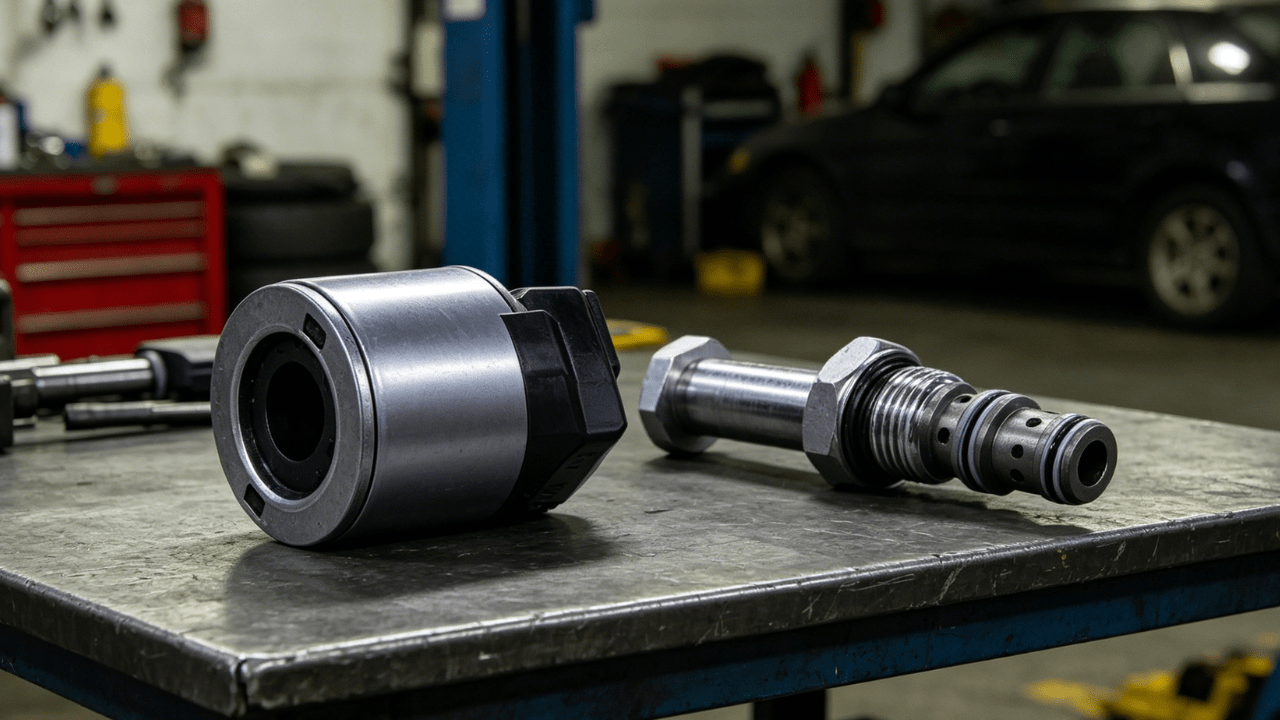

Magnetspulen für schwere Geräte & Autoteile

A Magnetspule Es mag klein sein, aber wenn es ausfällt, kann Ihr Lkw oder Bagger stillstehen. Dieser Leitfaden behandelt Folgendes: Magnetspulen Es geht darum, wie man sie dimensioniert, welche elektrischen Spezifikationen wichtig sind und wie man sie fachgerecht austauscht. Egal, ob Sie einen ganzen Maschinenpark oder nur eine einzelne Maschine verwalten – diese Informationen sparen Ihnen Zeit und Geld.

Wichtigste Erkenntnisse

A Magnetspule Es handelt sich um einen um einen Eisenkern gewickelten Kupferdraht. Im Betrieb erzeugt er ein Magnetfeld, das einen Kolben in einem Magnetventil bewegt und dieses so öffnet oder schließt, um den Durchfluss von Kraftstoff, Öl, Luft oder Hydraulikflüssigkeit in Lkw und Baumaschinen zu steuern.

• Die Wahl der richtigen Spulengröße, Spannung und des richtigen Steckers ist entscheidend, um Fehlzündungen, Ausfallzeiten und Spulenschäden zu vermeiden.
• Die meisten Spulen arbeiten mit einer einzigen Spannung (Wechsel- oder Gleichspannung), daher ist die Abstimmung auf das elektrische System Ihrer Maschine unerlässlich.
• Spulen unterscheiden sich hinsichtlich Stromart, Bewegung und Konstruktion; ein „passender“ Ersatz kann sofort versagen.
• Fab Heavy Parts bietet Ersatzspulen und -ventile für gängige Marken im Schwerlastbereich an und hilft beim Abgleich von OEM-Nummern.


Was ist ein Magnetspule Und warum ist das wichtig?

A Magnetspule Es handelt sich um ein elektromagnetisches Gerät: Kupferdraht ist eng um einen Eisenkern gewickelt. Im eingeschalteten Zustand erzeugt es ein Magnetfeld, das einen Metallkolben bewegt und so ein Ventil öffnet oder schließt, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern.

Einfach ausgedrückt: Magnetspulen Sie wandeln elektrische Energie in mechanische Bewegung um. Dadurch können Fahrzeugcomputer oder Schalter physikalische Aktionen ausführen, wie beispielsweise das Schalten von Getrieben, das Öffnen von Kraftstoffleitungen oder das Lösen von Druckluftbremsen. Magnetventile nutzen diese Spulen, um den Durchfluss von Flüssigkeiten und Gasen automatisch zu steuern.

Magnetspulen Sie werden in vielen Geräten eingesetzt: Kraftstoffeinspritzdüsen in Kraftfahrzeugen, medizinische Geräte zur präzisen Flüssigkeitssteuerung, Haushaltsgeräte zur Wasser- oder Gasregelung und Sicherheitssysteme. Hier konzentrieren wir uns auf Anwendungen für den harten Einsatz.

Beispiele:

• Getriebeschaltmagnetventile Bei schweren Lkw werden seit den 1990er Jahren Spulen verwendet, um das Getriebeöl für den Gangeingriff zu leiten.
• AGR- und Kraftstoffregelventile Bei Dieselmotoren (nach EPA 2007) werden Zündspulen für eine präzise Abgas- und Kraftstoffsteuerung verwendet.

Der Magnetspule Die Spule ist der elektrische Teil – Draht, Kern, Stecker. Das Magnetventil besteht aus der Spule, dem Ventilkörper, Dichtungen und dem Schieber bzw. Ventilkegel. Oft muss nur die Spule ausgetauscht werden, nicht das gesamte Ventil.

Fab Heavy Parts führt Ersatzspulen und spulenmontierte Ventile für On- und Off-Highway-Geräte und hilft Ihnen so, das richtige Teil für Lader, Planierraupen und Lkw zu finden.

Wie Magnetspulen Arbeiten mit Ventilen

Wird die Spule mit Strom versorgt, erzeugt sie ein Magnetfeld, das einen Anker oder Kolben durch das Kernrohr zieht und so einen Schieber oder Ventilkegel im Inneren des Ventils bewegt. Beim Abschalten der Stromzufuhr bringt eine Feder den Kolben in seine Ausgangsposition zurück.

Sequenz:

1. Durch die Spulenwicklung fließt Strom.
2. Um den Eisenkern bildet sich ein Magnetfeld.
3. Der Kolben (magnetischer Metallzylinder) wird hineingezogen.
4. Das Ventil öffnet oder schließt sich und ändert so den Durchfluss.
5. Die Feder setzt den Kolben zurück, sobald der Stromfluss stoppt.

Magnetspulen In Hydrauliksystemen steuern Spulen präzise die Ventile. Beispielsweise regelt eine Spule bei einem Bagger den Hydraulikölfluss, um den Ausleger zu heben oder abzusenken. Druckluftbremsventile an Lkw verwenden 12-V- oder 24-V-Spulen zur Modulation des Bremsdrucks.

Zwei Spulentypen:

• Ein/Aus-Spulen (binär): vollständig geöffnet oder geschlossen.
• Proportionalspulen: Die Ventilöffnung kann durch Anpassen des Stroms stufenlos verändert werden, was bei modernen Hydrauliksteuerungen üblich ist.

Schlüsselbegriffe:

Begriff	Bedeutung
Anker/Kolben	Bewegtes Metallteil wird von einem Magnetfeld angezogen
Kernrohr/Polstück	Feste ferromagnetische Teile, die den Magnetkreis bilden
Luftspalt	Abstand zwischen Kolben und Kern bei ausgeschalteter Spule

Wenn sich der Luftspalt nicht vollständig schließt (z. B. durch Ablagerungen, Verschleiß oder eine falsche Spule), zieht die Spule kontinuierlich einen hohen Strom und überhitzt.

Magnetspule Größenangaben: Die Passform ist entscheidend.

Die korrekte Spulengröße ist entscheidend. Eine nur geringfügig abweichende Spule sitzt nicht richtig, kann beschädigt werden oder den Kolben nicht bewegen.

Messen:

• Bohrungsinnendurchmesser: muss eng über das Kernrohr passen.
• Spulenhöhe (Tiefe): Passt in die Ventilöffnung; zu hoch oder zu niedrig verursacht Probleme.
• Durchmesser der Deckplatte: Einige Spulen verfügen über Platten mit reduziertem Durchmesser zur Verriegelung.
• Anschlusstyp: DIN-Stecker, Anschlussdrähte oder vergossene Steckverbinder; bei Abweichungen ist eine Neuverkabelung erforderlich.

Spulen für 1-1/4" Zu 2" Ventile verwenden häufig DIN 43650-Steckverbinder (Form A: ca. 18 mm Stiftabstand; Form B: ca. 10–11 mm). Diese Steckverbinder verfügen üblicherweise über die Schutzart IP65 oder NEMA 4, was für den Außeneinsatz bzw. den mobilen Einsatz wichtig ist.

Bohrung, Höhe und Steckertyp müssen stets übereinstimmen. Ersatzspulen müssen den Spezifikationen des Originalherstellers entsprechen. Zwei Spulen mit gleicher Bohrung können sich in Höhe, Plattenform oder Stecker unterscheiden und sind daher inkompatibel.

Fab Heavy Parts kann OEM-Nummern abgleichen, um exakte oder kompatible Ersatzteile zu finden.

Spannung, Stromstärke und Leistung: Elektrische Spezifikationen beachten

Jede Spule ist für eine bestimmte Spannung und Stromart (Wechsel- oder Gleichstrom) ausgelegt. Die Verwendung der falschen Spannung oder des falschen Spannungstyps führt zu einem schnellen Durchbrennen der Spulen.

Spulen sind nur für bestimmte Spannungen erhältlich:

Spezifikation	Gleichstromspulen	Wechselstromspulen
Leistungsaufnahmeeinheit	Watt	VA (Voltampere)
Typische Spannungen	12 V, 24 V	110–120 V, 220–240 V
Gebräuchliche Verwendung	Lastwagen, mobile Ausrüstung	Werkstatt- und Anlagenausrüstung

Die Leistung von Wechselstromspulen wird in VA, die von Gleichstromspulen in Watt angegeben. Stromaufnahme = Leistung ÷ Spannung.Eine 36 VA-Spule zieht bei 120 V Wechselstrom 0,3 A.

Gehen Sie niemals davon aus, dass eine für 120 V ausgelegte Spule auch bei 240 V funktioniert, sofern dies nicht ausdrücklich gekennzeichnet ist. Danfoss und andere Hersteller bieten Spulen für 110–240 V, 50/60 Hz an, jedoch ist jede Spule nur für eine bestimmte Spannung ausgelegt.

Der typische Spulenwiderstand hilft bei der Prüfung des Zustands:

• 12 V Gleichstrom: ~3–6 Ohm (2,5–4 A)
• 24 V Gleichstrom: ~12–30 Ohm (1–2 A)
• 110–120 V Wechselstrom: niedrigerer Strom, variiert mit der VA-Bewertung

Wechselstromspulen weisen beim Einschalten einen hohen Einschaltstrom (5–10× Haltestrom) auf; Gleichstromspulen zeichnen sich durch eine gleichmäßige Stromaufnahme und eine längere Lebensdauer aus.

Die Fahrzeugspannung variiert: Bei 12-V-Systemen schwankt sie zwischen ca. 11 V (ausgeschaltet) und 14,4–15 V (betrieben). Die Zündspulen müssen diese Spannungsschwankungen aushalten. Beachten Sie daher immer die Schaltpläne oder Typenschilder.

Temperaturkennwerte, Einschaltdauer und Spulenlebensdauer

Spulen erhitzen sich beim Einschalten. Höhere Leistung und längere Einschaltdauer erhöhen die Temperatur und bergen das Risiko von Isolationsschäden.

Isolationsklassen definieren die maximale Wicklungstemperatur:

Klasse	Maximale Temperatur	Typische Lebensdauer (Stunden)
B	130 °C	~10.000–15.000
F	155 °C	~20.000
H	180°C	~30.000

Spulen der Klasse F eignen sich für pneumatische Systeme; Spulen der Klasse H für Standardventile. Die Lebensdauerangaben basieren auf Nennspannung und einer Umgebungstemperatur von 25–50 °C. Höhere Temperaturen verkürzen die Lebensdauer der Spule.

Der Betriebszyklus ist entscheidend: Spulen mit 100 % Betriebsdauer laufen kontinuierlich; Spulen mit intermittierender Betriebsdauer (25–50 %) benötigen Abkühlphasen. Der kontinuierliche Betrieb intermittierender Spulen führt zu deren Durchbrennen.

Halten:

• Umgebungstemperatur in der Nähe der Spule
• Flüssigkeitstemperatur (heißes Hydrauliköl kann 80–100°C erreichen)
• Kontinuierliche vs. zyklische Energieversorgung
• Nähe zu heißen Motorteilen

Für heiße oder raue Umgebungen wählen Sie Spulen der Klasse F oder H mit Verkapselung, um Hitze und Vibrationen zu widerstehen.

Schutzstufen, Steckverbinder und Umgebungsabdichtung

Schwere Maschinen sind Regen, Schlamm, Salz, Hochdruckreinigern und Chemikalien ausgesetzt. Die Abdichtung und der Schutz der Spulen sind daher unerlässlich.

IP-Schutzarten geben die Staub- und Wasserbeständigkeit an:

• IP65: staubdicht, geschützt gegen Wasserstrahlen
• IP67: kurzzeitiger Schutz vor Überflutung
• IP69K: Hochdruck- und Hochtemperaturreinigung

Spulen mit der Schutzart NEMA 4/IP65 eignen sich für den Außeneinsatz.

Anschlusstypen:

Stil	Verwenden	Abdichtung
DIN 43650 Form A (~18 mm)	Hydraulik-/Pneumatikventile	IP65–IP67
DIN 43650 Form B (~10 mm)	Kleinere Ventile, kompakte Verteiler	IP65
Fliegende Leads	Budget-/Sonderverkabelung	Variiert
Übergossen/eingetopft	Raue/mobile Umgebungen	IP67+

Bauarten:

• Offener Rahmen: Günstigste Variante, kein Wetterschutz, nur für den Innenbereich geeignet.
• Zusammengefasst: Mit Vergussmasse gefüllt, feuchtigkeits- und vibrationsbeständig, häufig bei Lastwagen anzutreffen.
• Umspritzt: Vollständig abgedichtetes Gehäuse, optimal für extreme Bedingungen.

Silikondichtungen, doppelt isolierte Kabel und Formgehäuse schützen vor Feuchtigkeit, Staub und Chemikalien und verhindern so kostspielige Ausfälle.

Sicherheitshinweis: Die Spule muss vor dem Einschalten immer fest angezogen werden. Lose Spulen können Lichtbögen erzeugen, überhitzen oder Verletzungen verursachen.

Magnetspulen im Schwerlast-Auto & Off-Highway-Anwendungen

Fab Heavy Parts Kunden finden Magnetspulen in nahezu jedem System:

• Schaltspulen des Getriebes: Schalten von Gängen in elektronischen Getrieben (üblich seit Mitte der 1990er Jahre).
• Spulen des Kraftstoffabsperrventils: Kraftstoffzufuhr bei Abschaltung oder Notfall unterbrechen.
• Hydraulische Hilfsspulen: Steuerschalter, Greifer, Daumen, Schaufelneigung an Ladern und Baggern.
• Luftbremse und Federungsfedern: Druck in Bremskammern und Luftfedern modulieren.
• AGR- und Abgasspulen: Abgasrückführung und DPF-Regeneration bei EPA 2010+ und Euro VI Motoren steuern.

Moderne Motoren und Getriebe nutzen viele Spulen gleichzeitig. Ein Getriebe kann sechs oder mehr Schaltmagnetventile haben; Motoren können ein Dutzend Magnetventile besitzen, die Kraftstoffzufuhr, Abgase und Kühlung steuern.

Fehlerursachen:

• Getriebe blockiert oder Schaltvorgang nicht möglich
• Startprobleme aufgrund eines Defekts der Kraftstoffabschaltspule
• Ausfall hydraulischer Hilfsfunktionen
• Warnungen der Druckluftbremsen und außer Betrieb befindliche Lkw

Fab Heavy Parts Wir führen robuste Zündspulen, die für Vibrationen, Staub und Hitze ausgelegt sind. Mit der richtigen Zündspule bleibt Ihre Flotte einsatzbereit.

Wie man einen auswählt und ersetzt Magnetspule Sicher

Der Austausch der Zündspulen ist unkompliziert, wenn er sorgfältig durchgeführt wird.

Schritt 1: Fehler überprüfen

Prüfen Sie Folgendes:

• Brandspuren, rissiges Gehäuse, verbrannter Geruch
• Kein Klickgeräusch beim Einschalten
• Unendlicher Widerstand am Multimeter
• Die Spannung am Stecker ist korrekt, aber das Ventil bewegt sich nicht.

Wenn der Spulenwiderstand normal ist, sich das Ventil aber nicht bewegt, prüfen Sie, ob das Ventil klemmt, ob sich Ablagerungen darin befinden oder ob die Feder gebrochen ist.

Schritt 2: Spezifikationen sammeln

Aufnahme von alter Spule:

• Spannung und AC/DC-Typ
• Nennleistung (Watt oder VA)
• Isolationsklasse
• Anschlussform
• Schutzart IP oder NEMA

Schritt 3: Zündspule austauschen

Befolgen Sie die Anweisungen des Herstellers. Typischerweise:

1. Stromzufuhr unterbrechen.
2. Bei Bedarf den Systemdruck ablassen.
3. Elektrischen Stecker entfernen.
4. Befestigungselemente entfernen.
5. Alte Spule abziehen.
6. Bohrung und Kernrohr prüfen.
7. Neue Zündspule einbauen und dabei auf vollständigen Sitz achten.
8. Hardware und Stecker neu installieren.
9. Stromversorgung wiederherstellen und testen.

Schritt 4: Spezifikationen anpassen

Stellen Sie sicher, dass die neue Spule passt:

• Spannung und Frequenz
• Nennleistung
• Tastverhältnis
• Physikalische Dimensionen
• Anschluss- und Dichtungsbewertung

Schritt 5: Experten konsultieren

Sie sind sich unsicher? Kontaktieren Sie uns. Fab Heavy Parts mit OEM-Nummer, Modell und Spannung. Sie helfen dabei, die richtige Zündspule oder das richtige Ventil zu finden.

Häufig gestellte Fragen

Frage 1: Woran erkenne ich, ob mein Magnetspule Ist es ein Fehler oder klemmt das Ventil?

A1: Wenn Ihr Magnetspule Wenn die Spule defekt ist, hören Sie kein Klickgeräusch, wenn sie bestromt wird, oder es sind sichtbare Schäden wie ein verbranntes oder gerissenes Gehäuse vorhanden. Auch ein unendlich hoher oder sehr hoher Widerstandswert am Multimeter ist erkennbar. Prüfen Sie zunächst, ob die Versorgungsspannung mit der Nennspannung der Spule übereinstimmt. Liegt der Widerstand der Spule im normalen Bereich, das Ventil betätigt sich aber nicht, untersuchen Sie das Ventil auf mechanische Probleme wie z. B. einen blockierten Kolben durch Ablagerungen, eine gebrochene oder schwache Rückholfeder oder Korrosion, die die Bewegung behindert.

Frage 2: Kann ich eine Zündspule mit anderer Spannung verwenden, solange sie passt?

A2: Nein, die Verwendung einer Spule mit einer anderen Nennspannung als die Ihres Systems ist unsicher und führt zu einem Defekt. Beispielsweise erzeugt eine 24-V-Spule in einem 12-V-System nicht genügend Magnetkraft, um den Kolben zu bewegen, was zu einer Fehlfunktion des Ventils führt. Umgekehrt zieht eine 12-V-Spule in einem 24-V-System zu viel Strom, überhitzt und brennt schnell durch. Achten Sie stets darauf, dass die Spulenspannung und die Art der Spannung (Wechsel- oder Gleichstrom) exakt den elektrischen Spezifikationen Ihres Geräts entsprechen.

Frage 3: Was ist der Unterschied zwischen einem/einer/einem Magnetspule und ein Magnetventil?

A3: Die Magnetspule Die Spule ist das elektromagnetische Bauteil, das elektrische Energie in ein Magnetfeld umwandelt und dadurch eine mechanische Bewegung erzeugt. Das Magnetventil besteht aus dieser Spule sowie dem Ventilkörper, Dichtungen, dem Schieber oder Ventilkegel und weiteren mechanischen Teilen, die den Durchfluss von Flüssigkeiten oder Gasen steuern. In den meisten Fällen muss bei einem Defekt nur die Spule ausgetauscht werden, was kostengünstiger ist als der Austausch des gesamten Ventils.

Frage 4: Wie lange dauert Magnetspulen zuletzt?

A4: Die Lebensdauer von Magnetspulen Die Lebensdauer hängt von der korrekten Spannungsanpassung, der Umgebungs- und Flüssigkeitstemperatur, dem Einschaltdauerverhältnis und der Isolationsklasse ab. Unter idealen Bedingungen erreichen Spulen der Klasse F typischerweise eine Lebensdauer von etwa 20.000 Stunden, während Spulen der Klasse H bis zu 30.000 Stunden halten können. Übermäßige Hitze, Vibrationen, Spannungsspitzen oder Dauerbetrieb über das Einschaltdauerverhältnis hinaus verkürzen die Lebensdauer der Spule erheblich.

Frage 5: Kann ich die Isolierung oder die Abdichtung verbessern?

A5: Ja, ein Upgrade auf Spulen mit höheren Isolationsklassen (z. B. von Klasse F auf Klasse H) oder verbesserter Umweltabdichtung (z. B. von IP65 auf IP67 oder IP69K) ist möglich, sofern Spulengröße, Spannung und Nennleistung kompatibel bleiben. Diese Upgrades verbessern die Lebensdauer und Zuverlässigkeit der Spule unter rauen Bedingungen wie hohen Temperaturen, häufigem Abspritzen, Salzeinwirkung oder starker Staubbelastung, wie sie in Bergbau- und Baumaschinen vorkommt.
