- électrovannes sont des composants essentiels qui permettent un contrôle précis et automatisé du débit de liquide ou de gaz grâce à un actionnement électromagnétique.
- Ils existent en plusieurs types — à action directe, à action indirecte et à action semi-directe — chacun étant conçu pour des exigences spécifiques de pression et de débit.
- Leurs configurations, telles que les conceptions à 2 et 3 voies, déterminent la manière dont elles s'intègrent dans les systèmes et contrôlent la direction du flux.
- Comprendre leurs principes de fonctionnement aide les ingénieurs et les techniciens à sélectionner le bon soupape pour l'efficacité, la fiabilité et la sécurité.

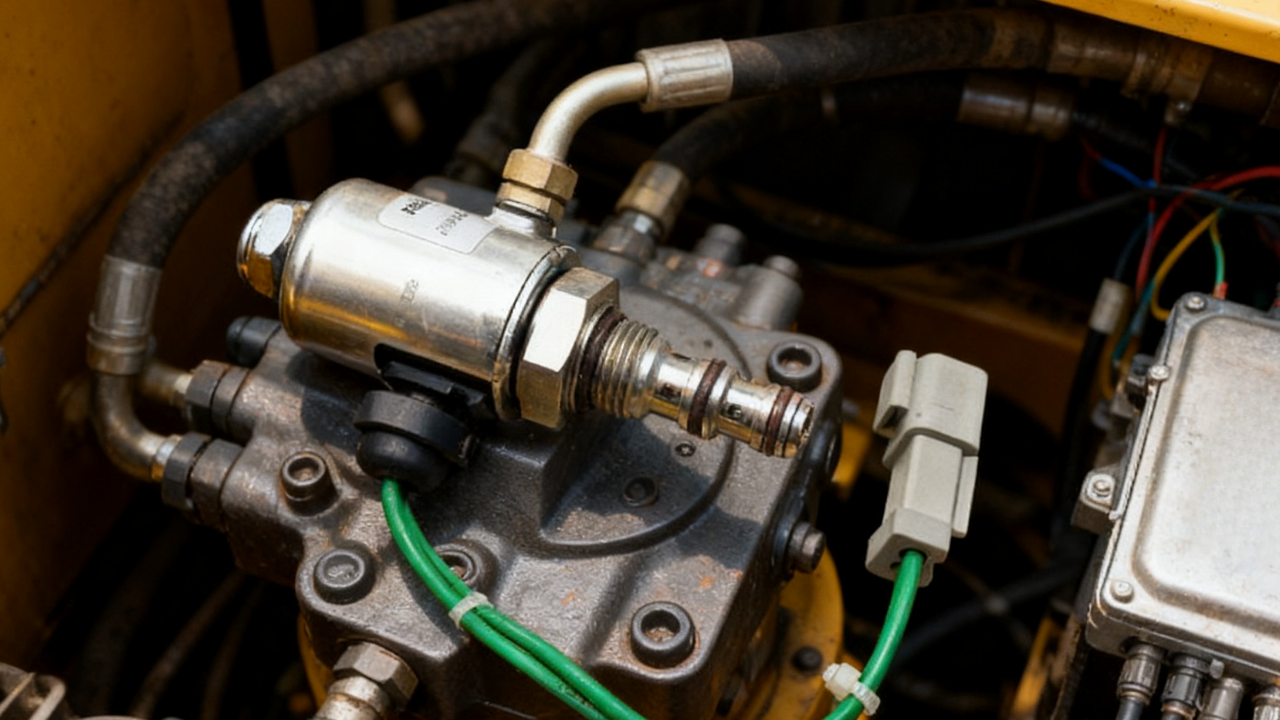

Qu'est-ce qu'un Électrovanne
électrovannes Ils constituent l'un des composants fondamentaux des systèmes modernes d'automatisation industrielle et de contrôle des fluides. Ces dispositifs électromécaniques assurent la liaison entre les signaux de commande électriques et la régulation mécanique du débit des fluides, permettant un contrôle précis et fiable des fluides, liquides et gazeux, dans d'innombrables applications.
À la base, un électrovanne se compose de plusieurs éléments clés fonctionnant en harmonie. bobine électromagnétique constitue le cœur du système, générant un champ magnétique lorsque de l'énergie électrique est appliquée. Ce champ magnétique agit sur un piston ferromagnétique ou armature positionnée au centre de la bobine, créant les forces mécaniques nécessaires pour actionner le soupape mécanisme. La bobine doit générer suffisamment de force pour déplacer le piston contre le ressort ou d'autres forces opposées à l'intérieur du soupape pour un bon fonctionnement. Un mécanisme à ressort fournit la force de retour, assurant la soupape revient à sa position par défaut lorsqu'il est hors tension.
Le soupape corps abrite ces composants internes tout en assurant le passage du fluide contrôlé. À l'intérieur de ce boîtier, des matériaux d'étanchéité empêchent les fuites indésirables tout en assurant un débit régulier et contrôlé lorsque le soupape s'ouvre.
L’avantage fondamental de électrovannes sur les alternatives manuelles réside dans leur capacités de contrôle à distance et d'automatisation. Contrairement aux commandes manuelles vannes qui nécessitent une intervention physique, électrovannes répondent instantanément aux signaux électriques, ce qui les rend idéaux pour les systèmes automatisés. Leur temps de réponse rapides, généralement compris entre 5 et 200 millisecondes, permettent un contrôle précis de la synchronisation, crucial dans de nombreuses applications industrielles et automobiles.La conception et la configuration d'un électrovanne sont souvent adaptés à l'usage prévu, garantissant des performances optimales pour des applications spécifiques.
Électrovanne Structure
La structure de électrovannes Conçus pour allier précision et durabilité, ils sont indispensables dans une large gamme d'applications industrielles et commerciales. Au cœur de chaque électrovanne est le bobine de solénoïde—une bobine électrique qui, lorsqu'elle est alimentée par un courant électrique, génère un champ magnétique. Ce champ magnétique est responsable de l'actionnement du piston, un noyau mobile qui ouvre ou ferme le chemin d'écoulement dans le soupape.
Le soupape corps Il constitue le boîtier principal, contenant le piston, la bobine et d'autres composants. Il est généralement fabriqué à partir de matériaux robustes, tels que acier inoxydable, laiton, ou PVC, choisis pour leur résistance à la corrosion, à la pression et aux spécificités fluide ou gaz être contrôlé. Le choix de matériau d'étanchéité— comme le NBR, l'EPDM ou le FKM — est tout aussi important, car il doit résister aux conditions de fonctionnement pression, la température et les propriétés chimiques du milieu, assurant une étanchéité parfaite dans les deux position fermée et pendant le fonctionnement.
Dans un action directe électrovanne, la bobine du solénoïde déplace directement le piston pour ouvrir ou fermer le soupape, ce qui le rend idéal pour les applications où un différence de pression suffisante n'est pas présent, comme dans les systèmes sous vide ou les environnements à basse pression. Pour des débits plus élevés ou des systèmes plus grands, piloté électrovannes utiliser un petit solénoïde pour contrôler un orifice pilote, qui à son tour utilise la pression du système pour actionner le soupape—permettant un contrôle efficace avec un coût inférieur consommation d'énergie.
Le orifice d'admission et port de sortie font partie intégrante de la soupape corps, guidant le fluide ou gaz à travers le contrôlé chemin d'écoulement.Selon l'application, électrovannes peut être configuré comme normalement fermé (restant fermé lorsqu'il est hors tension) ou normalement ouvert (restant ouvert jusqu'à la mise sous tension), offrant une flexibilité pour différentes exigences du système.
Grâce à leur conception compacte, électrovannes sont bien adaptés aux environnements à espace restreint, comme dans machines à laver, lave-vaisselle et autres appareils électroménagers. Leur capacité à fonctionner avec de faibles énergie électrique l'entrée en fait un économe en énergie Solution de contrôle de débit continu ou automatisé. De plus, le mécanisme d'actionnement, qu'il soit électrique ou pneumatique, garantit un fonctionnement fiable et reproductible sur une grande variété de systèmes.
Dans l’ensemble, la combinaison réfléchie de matériaux, l’ingénierie précise des composants internes et les configurations adaptables font électrovannes un polyvalent et fiable Idéal pour le contrôle du débit de liquides et de gaz, dans tous les domaines, de l'automatisation industrielle à la plomberie résidentielle. Leur conception structurelle garantit non seulement des performances et une durabilité élevées, mais permet également un contrôle précis et automatisé, même pour les applications les plus exigeantes.
Comment Électrovannes Travail
Le fonctionnement d'un électrovanne s'appuie sur induction électromagnétique, qui convertit l'énergie électrique en mouvement mécanique. Lorsqu'une tension est appliquée à la bobine du solénoïde, un champ magnétique est créé qui magnétise le piston, le tirant contre la force du ressort pour ouvrir ou fermer le passage d'écoulement. Le mouvement du piston est déterminé par les forces générées par le champ électromagnétique et le ressort opposé.
Dans un fermé électrovanne (type normalement fermé), le piston bloque le chemin d'écoulement entre les orifices d'entrée et de sortie par défaut, état de désexcitationUne fois sous tension, la force magnétique surmonte la tension du ressort, soulevant le piston et permettant le passage du fluide. Lorsque l'alimentation est coupée et que le soupape revient à son état hors tension, le ressort repousse le piston, scellant l'orifice et arrêtant l'écoulement. Ceci conception à sécurité intégrée assure la fermeture automatique en cas de panne de courant, essentielle dans les systèmes critiques comme les conduites de gaz ou les systèmes de refroidissement.
Pour Solénoïdes alimentés en courant alternatif, un anneau d'ombrage Un anneau en cuivre ou en aluminium est ajouté pour minimiser les vibrations et le bourdonnement causés par le courant alternatif. Cet anneau crée un léger déphasage dans une partie du champ magnétique, assurant un fonctionnement fluide, silencieux et constant tout au long du cycle alternatif.
Types de Électrovannes par principe de fonctionnement
1. Action directe Électrovannes
Action directe électrovannes utiliser la force électromagnétique directement pour ouvrir ou fermer le soupape orifice, sans dépendre de la pression du système. Cette conception leur permet de fonctionner de manière fiable sous conditions de basse pression ou de vide où la différence de pression est minimale, en basculant entre différentes positions telles qu'ouverte et fermée.
Leurs principaux avantages incluent temps de réponse rapide et la capacité de fonctionner sous pression zéro conditions. Cependant, comme la bobine électromagnétique doit générer toute la force nécessaire, elle consomme généralement plus d'énergie et gère des débits plus faibles.
Les applications courantes incluent dispositifs médicaux, instruments de laboratoire et commandes pneumatiques de précision—des environnements où la fiabilité et la réactivité comptent plus que l’efficacité énergétique.
2. Action indirecte (pilotée) Électrovannes
Action indirecte électrovannes—également connu sous le nom de piloté vannes—utiliser la pression du système pour aider à soupape fonctionnement. Le solénoïde contrôle un petit orifice pilote qui régule la pression au-dessus d'un diaphragme ou d'un piston, ce qui ouvre à son tour le circuit principal soupape.
Cette conception fournit un effet de multiplication de force, permettant à un petit solénoïde de contrôler des débits élevés avec une puissance minimale. Cependant, cela nécessite un différentiel de pression minimum, généralement autour de 0,5 bar (7 psi), ce qui signifie que ces vannes ne peut pas fonctionner dans des systèmes sous vide ou à très basse pression.
Ces vannes sont largement utilisés dans traitement de l'eau, CVC et systèmes d'automatisation industrielle, où un contrôle de débit plus élevé et une consommation d'énergie plus faible sont nécessaires.
3. Action semi-directe Électrovannes
Action semi-directe vannes combinent les caractéristiques des types à commande directe et à commande pilote.Ils peuvent fonctionner même à différentiel de pression nul, tout en bénéficiant de ouverture assistée par pression sous des pressions de fonctionnement plus élevées.
Lorsque la pression est basse, la soupape fonctionne comme un type à action directe : le champ magnétique de la bobine soulève directement le piston. À mesure que la pression augmente, soupape transitions vers le fonctionnement pilote, réduisant la demande d'énergie.
Cette approche hybride offre une excellente polyvalence pour Systèmes CVC, panneaux de contrôle pneumatiques et processus industriels qui subissent des pressions de fonctionnement variables au démarrage et en fonctionnement normal.
Types de configuration
La configuration ou la conception du port d'un électrovanne détermine la manière dont il dirige le flux et s'intègre au système. Selon le type, les voies d'écoulement internes sont connectées différemment pour contrôler la direction et le fonctionnement du soupapeLes deux types les plus courants sont 2 voies et 3 voies électrovannes.
Un bidirectionnel électrovanne relie généralement une entrée et une sortie, autorisant ou interrompant le flux entre elles. Dans un système à trois voies électrovanne, le soupape connecte différents ports en fonction de son état : un port peut être connecté à l'alimentation tandis qu'un autre est ventilé, et la configuration change en fonction de l'état. soupape fonctionne. Dans un système à 4 voies plus complexe vannes, le soupape connecte plusieurs ports dans diverses combinaisons, permettant un contrôle plus avancé des chemins de flux au sein du système.
2 voies Électrovannes
UN 2 voies électrovanne dispose de deux ports : un entrée et un sortie— et fonctionne comme un simple dispositif de commande marche/arrêt. Hors tension, un contact à 2 voies normalement fermé soupape bloque l'écoulement ; lorsqu'il est sous tension, il s'ouvre pour permettre le passage du fluide. normalement ouvert la version fonctionne dans le sens inverse, permettant le flux jusqu'à ce qu'il soit énergisé.
Ces vannes sont très fiables et simples, ce qui les rend idéales pour appareils électroménagers, systèmes d'irrigation, distributeurs d'eau et systèmes de contrôle de carburant.Lors de l'installation, les utilisateurs doivent s'assurer que le sens d'écoulement est correct, comme indiqué sur le soupape corps, car une installation inversée peut endommager les composants internes ou empêcher le bon fonctionnement.
3 voies Électrovannes
UN 3 voies électrovanne Il comporte trois ports et peut contrôler deux voies d'écoulement différentes. Selon sa conception, il peut mélanger deux entrées en une seule sortie ou détourner le flux d'une source vers deux sorties différentes.
Ces vannes se trouvent généralement dans systèmes pneumatiques et hydrauliques, où ils contrôlent la direction des actionneurs, ou dans systèmes de chauffage et de refroidissement, où ils basculent entre les boucles de fluides chauds et froids.
Leur capacité à gérer plusieurs itinéraires de flux à partir d'un seul point de contrôle permet de gérer les flux à 3 voies. vannes particulièrement utile dans les configurations d'automatisation complexes qui exigent flexibilité et redirection de flux précise.
FAQ
Q1 : Que sont électrovannes principalement utilisé pour ?
Ils sont utilisés pour contrôler le débit de liquides ou de gaz dans des systèmes tels que les injecteurs de carburant automobiles, les systèmes d'irrigation, les commandes CVC et les lignes de processus industrielles.
Q2 : Comment choisir entre l'action directe et indirecte vannes?
Choisissez l'action directe vannes pour applications basse pression ou sous vide, et piloté vannes pour les systèmes avec une pression stable et des exigences de débit plus élevées.
Q3 : Pourquoi mon électrovanne faire un bourdonnement ?
CA électrovannes peuvent vibrer en raison de champs magnétiques alternatifs. L'ajout d'un anneau d'ombrage ou l'utilisation de bobines CC permet de minimiser le bruit.
Q4 : Peut électrovannes être utilisé à la fois pour les gaz et les liquides ?
Oui, tant que le soupapeLe corps et les joints sont compatibles avec le type de fluide, la température et les conditions de pression.
Q5 : À quelle fréquence faut-il électrovannes être maintenu ?
Pour les applications industrielles, il est recommandé de inspectez-les et nettoyez-les tous les 6 à 12 mois pour garantir des performances fiables et éviter les fuites ou les pannes de bobine.
