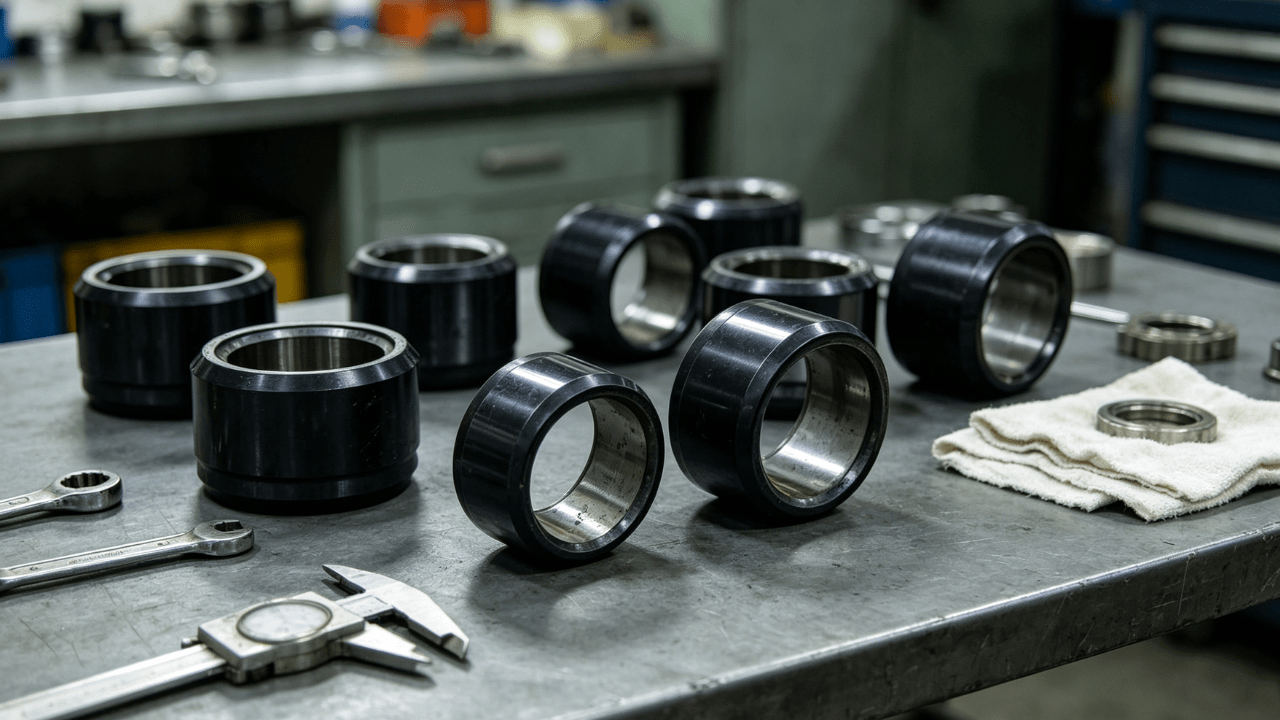

Pinner og foringer for tungt utstyr: En praktisk guide fra <tc>Fab Heavy Parts</tc>

Introduksjon

Hvert ledd på gravemaskinen, lasteren eller bulldoseren din er avhengig av to små, men mektige komponenter for å holde ting i gang. Bolter og foringer får kanskje ikke mye oppmerksomhet før noe går galt – men når de svikter, stopper hele maskinen. Denne veiledningen forklarer hva disse delene gjør, hvorfor de er viktige, og hvordan du får de riktige til utstyret ditt.

Viktige konklusjoner

Her er hva du trenger å vite før du dykker ned i detaljene:

• Pins og foringer er slitedeler som sørger for at anleggsutstyr beveger seg jevnt. De danner svingpunktene som lar bommer svinge, skuffer grave og armene rekke ut.
• Fab Heavy Parts leverer høy kvalitet foringer pinner for gravemaskiner, lastere, bulldosere, kompaktlastere og annet tungt utstyr fra ledende merker.
• Materialkvalitet, riktig passform og regelmessig smøring er de tre største faktorene som avgjør hvor lange pinnene og foringer siste.
• Ignorerer slitte pinner og foringer fører til løse skjøter, sprukne bommer, høyere belastning på sylindere og lengre nedetid på arbeidsplasser.
• Kontakt Fab Heavy Parts for hjelp med å matche pinner og foringer til din spesifikke maskin og applikasjon.

Hva er pinner og Foringer innen anleggsutstyr?

Tapper er solide, sylindriske stålkomponenter som settes inn gjennom to eller flere deler av en maskin – tenk på dem som kraftige aksler for ledd. De overfører kraft, justerer komponenter eller fungerer som svingakser der to deler må bevege seg i forhold til hverandre. Tapper kan være stasjonære eller roterende komponenter, avhengig av leddets utforming.

Foringer er hule hylser presset inn i den ene siden av skjøten. De er vanligvis stasjonære og lar den motstående akselen eller pinnen rotere eller gli inni dem. Foringer redusere friksjon, absorbere slitasje og støtte belastninger slik at stålrammen rundt dem forblir beskyttet. Sammen, pinner og foringer danner et svingsystem i tungt maskineri, noe som muliggjør jevn bevegelse i tungt utstyr som gravemaskiner, lastere og bulldosere.

Her finner du dem vanligvis på jobb:

• Gravemaskinkobling: Pins og foringer Koble bommen til stikken, og stikken til skuffen, og håndterer enorme gravekrefter i hvert ledd.
• Lasterens løftearm: Løftearmene på en hjullaster dreier seg om bolt-og-bøssing-ledd hver gang skuffen hever seg og vipper.
• Bulldoserbladets skyvearm: Skyvearmene som vinkler og tilter et bulldoserblad er avhengige av pinner og foringer for å absorbere støtbelastninger fra planering og skyving.

I de fleste moderne anleggsmaskiner, foringer er utformet som offerslitasjekomponenter for enkel utskifting. De er ment å slites ut før rammen eller armen blir det, slik at du kan bytte dem uten dyre strukturelle reparasjoner. Foringer bør være den offermessige slitasjekomponenten – ikke bomørene, ikke spaken, ikke rammen. Det er meningen.

Fab Heavy Parts fokuserer på foringer pinner konstruert for krevende anleggsutstyrsmiljøer: gjørme, støtbelastninger, ekstreme temperaturer og lange driftstimer.

Pins og Foringer På tvers av ulike typer tungt utstyr

Nesten alle skjøter på tungt utstyr er avhengige av et par med pinne og foring. Men designdetaljer – størrelse, hardhet, belastningsklassifisering og smøremetode – endres med maskintypen og arbeidet den utfører.

Gravemaskiner

Gravemaskiner bruker pinner og foringer ved hvert dreiepunkt på bommen, fra basen der bommen møter huset, til bom-til-stikke-koblingen, stikke-til-bøtte-koblingen, hurtigkoblinger og eventuelle tommel- eller tiltfester. Pinner og foringer er avgjørende for gravemaskinens skuffeledd, der delene må håndtere tunge belastninger, konstant sykling og støt fra graving i stein eller komprimert jord. Pinner kobler sammen komponenter i tungt utstyr som gravemaskiner og lastere, og overfører gravekrefter tilbake gjennom maskinens struktur.

Hjullastere og beltelastere

På lastere er de kritiske leddene løftearmenes svingpunkter og skuffevippekoblingene. Leddmonterte hjullastere legger til et ekstra lag – det midtre leddet som lar maskinens for- og bakhalvdeler dreie seg. Disse leddene opplever høye bøyemomenter på grunn av lange spakarmer, og de slites vanligvis raskere når smuss og rusk beveger seg forbi pakninger. Stramme, godt smurte pinner og foringer Hold bevegelsen presis og driften jevn.

Bulldosere

Bulldosere legger enorm belastning på skyvearmer, C-rammer og bladets tilt- og vinkelkoblinger. Disse leddene absorberer direkte støt hver gang bladet treffer en stubbe eller en stein. Bak bladet, beltebolten og foring Enheter er avgjørende for understellets levetid. Hvert ledd i beltekjeden bruker en bolt-og-bøssing-forbindelse som lar belten rotere rundt understellet – og disse komponentene utsettes for kontinuerlig syklisk belastning pluss slitasje fra smuss og tannhjulsinngrep.

Gravemaskiner og kompaktlastere

Gravemaskiner og kompaktlastere deler felles slitasjeledd: bomsving, hurtigkoblingsplater og skuffekoblinger. Maskiner bygget mellom rundt 2000 og 2025 bruker vanligvis utskiftbare bolter og foring skjøter ved hver kritiske forbindelse. Kompaktlastere har en tendens til å vise slitasje tidligere på grunn av hyppige bytter av fester, eksponering for smuss og – la oss være ærlige – noen ganger mindre disiplinerte vedlikeholdsrutiner ute i felten.

Fab Heavy Parts kilder og forsyninger pins og foringer for et bredt spekter av merker av anleggsmaskiner, inkludert Caterpillar, Komatsu, Deere, Volvo, Hitachi og Kubota. Vår tjeneste er dedikert til å finne den rette delen til maskinen din, ikke bare det billigste alternativet på hyllen.

Hvorfor materialkvalitet og vedlikehold er viktig for Foringer Pins

Høy materialkvalitet og gode vedlikeholdsvaner kan doble eller til og med tredoble pinnene og foring liv i tungt utstyr. Det er ikke et vagt løfte – det er støttet av reelle data.Høykvalitetsmaterialer forlenger levetiden til pinner og foringer betydelig, og når det kombineres med jevn smøring, hoper besparelsene i nedetid og utskiftingskostnader seg raskt opp.

En bransjeanalyse fant at foringer representerer mindre enn 1 % av en maskins totale kostnad, men bidrar med over 10–15 % av uplanlagt nedetid i gruve- og anleggsmaskiner. Det er en enorm avkastning på en liten investering hvis du får de riktige delene.

Hva «kvalitet» egentlig betyr

Bolter er vanligvis laget av høyfast legeringsstål eller herdet karbonstål – vanlige kvaliteter inkluderer AISI 4140 eller 4340. Overflatehardheten på en godt laget bolt ligger vanligvis mellom 55 og 62 HRC (Rockwell C), med en mykere, mer duktil kjerne rundt Rockwell C32–C40. Denne kombinasjonen gir deg en hard, slitesterk utside og en tøff innside som absorberer støt uten å sprekke.

Foringer er ofte laget av mykere eller selvsmørende materialer – herdet stål, bronselegeringer, sintret bronse eller kompositter med innebygd grafitt. Materialparing er avgjørende for å forhindre riving og friksjon mellom pinner og foringer. En bronse foring, for eksempel kan legge inn små slipende partikler i stedet for å føre dem videre for å hulle ut pinnens overflate.

Dårlig materialkvalitet eller mykt stål fører til urunde pinner, forlengede foring boringer og slurvete skjøter lenge før maskinen når forventede driftstimer. Det er akselerert slitasje – og det kan forebygges fullstendig med riktig spesifiserte deler.

Beste praksis for smøring

Riktig smøring forlenger levetiden til pinnene og foringer. Regelmessig smøring reduserer friksjon og slitasje på pinner og foringer, mens utilstrekkelig smøring akselererer slitasje dramatisk. En studie fra TU Delft undersøkte hjullastere som håndterte varm slagg ved 700–800 °C og fant at smøreintervaller så korte som hver 8.–12. time var nødvendige for å forhindre for tidlig svikt under ekstreme forhold.

For de fleste arbeidsplasser, følg maskinens vedlikeholdsplan og husk disse tipsene:

• Velg fett som er klassifisert for dine forhold – vått, støvete, iskaldt eller høy varme.
• Tørk av zerkpluggene før du pumper fett. Smuss og forurensninger kan skade pinnene og foringer'integritet hvis de presses inn i skjøten.
• Pump fett til du ser rent fett komme ut av skjøtepakningene. Det betyr at det gamle, forurensede fettet presses ut.
• Foringer brukes ofte der smøring er vanskelig å nå eller vedlikeholde – sørg for at de vanskelig tilgjengelige skjøtene ikke hoppes over.

Tegn på slitasje å se etter

Operatører og mekanikere bør se etter disse varseltegnene under ukentlige kontroller:

• Banking eller klunking når bommen stopper eller reverserer retning
• Synlige hull i skjøter der deler forskyver seg
• Skinnende slitasjeflater på pinnene (den herdede overflaten er slipt bort)
• Metallspon eller rusk rundt foringer

• Ujevne skuffeskjærekanter, som kan tyde på slark i leddleddene

Fab Heavy Parts hjelper kunder med å matche materialspesifikasjoner til jobben. For rivingsarbeid eller steinbrudd anbefaler vi kraftigere pinner og foringer med dypere settherding og høyere overflatehardhet. For lett bruksarbeid eller generell planering gir standarddeler pålitelig ytelse til en lavere kostnad.

Valg og erstatning av pinner og Foringer med Fab Heavy Parts

Å velge riktige pinner og foringer krever mer enn å bare se på en del og bestemme at den «ser lik ut». Riktig passform er alt. En pinne som er litt for liten vil vingle inni foring, og en overdimensjonert foring vil ikke presse inn uten å skade hullet. Uansett er det snakk om tidlig svikt eller usikker drift.

Hvilken informasjon du trenger før du bestiller

Samle disse detaljene før du ber om et tilbud:

• Maskinmerke og modell: Begrenser søket til riktig delefamilie.
• Serienummer: Identifiserer den nøyaktige konstruksjonen og eventuelle designendringer underveis.
• Leddplassering (bom til stikke, skuffe til lenke osv.): Ulike skjøter bruker forskjellige størrelser og materialer.
• Pinnediameter og lengde: Må samsvare innenfor snevre toleranser – vanligvis f7- eller g6-klasse.
• Foring innvendig og utvendig diameter: Sikrer riktig passform i hullet og riktig klaring på pinnen.

Valg av pinner og foringer krever også evaluering av lastekapasitet og materialhardhet for den spesifikke applikasjonen. Analyse av driftsmiljøet er viktig for pinne- og foring utvalg - en maskin som jobber i en sandtak står overfor andre krav enn en på en asfaltert rivingsplass.

OEM, ettermarked eller tilpasset

• OEM-deler er bygget i henhold til originale spesifikasjoner med kjente legeringsstål, hardhetsbehandlinger og toleranser. De er et trygt valg, spesielt for nyere maskiner som fortsatt er under garanti.
• Nye ettermarkedsdeler varierer mye. Noen samsvarer nøyaktig med OEM-hardhet og metallurgi; andre ser bare like ut på utsiden. For en eldre maskin fra 2010-tallet kan kvalitetsdeler fra ettermarkedet være et kostnadseffektivt alternativ – men bare hvis du bekrefter materialspesifikasjonene.
• Ombygde eller tilpassede pinner og foringer gir mening når originale delenumre er nedsatt, eller når applikasjonen krever noe tøffere enn standard.

Grunnleggende utskiftingstrinn

Utskifting er enkelt i konseptet, men krever riktig verktøy og sikkerhetsforanstaltninger:

1. Støtt maskinen trygt slik at leddet er avlastet – arbeid aldri under en hengende bom eller skuffe.
2. Fjern festeanordningene (bolter, låseringer, låseplater).
3. Trykk eller driv ut slitte pinner og foringer. Unngå å hamre direkte på herdede overflater.
4. Rengjør hullene grundig – fjern rust, smuss og gammelt fett.
5. Trykk inn nytt foringer ved hjelp av en hydraulisk presse eller passende driver. foring må settes inn rettvinklet for å unngå at den vris.
6. Monter nye pinner og fest dem med festeutstyret som er strammet til i henhold til spesifikasjonene.
7. Smør skjøten umiddelbart, og sjekk tiltrekkingsmoment og smøring på nytt etter de første timene med bruk.

Bytte av slitte pinner og foringer forhindrer feiljusteringsproblemer som fører til større og dyrere problemer. Planlegg utskiftninger i planlagte vedlikeholdsvinduer, og skift ut sett med foringer pinner i en kobling i stedet for én om gangen – å blande nye og gamle deler i samme system forkorter levetiden til alt.

Fab Heavy Parts kan sette sammen komplett pinne og foring Sett skreddersydd for spesifikke bruksområder innen anleggsutstyr. Det betyr én bestilling, én forsendelse og mindre tid med maskinen din stående inaktiv på gårdsplassen. Ta kontakt med teamet vårt for å finne riktig sett for utstyret ditt.

Vanlige spørsmål

Q1: Hvor ofte bør jeg inspisere pinner og foringer på mitt tunge utstyr?

A1: De fleste entreprenører bør sjekke kritiske ledd – bom, stikke, skuffe, løftearmer, bladkoblinger – visuelt minst én gang i uken. Hvis maskinen din jobber under tøffe forhold som stein, riving eller vinterveiarbeid, bør du øke dette til noen få dagers mellomrom. Se etter slark, uvanlige lyder og eventuelle synlige hull. Å oppdage slitasje tidlig gir deg tid til å planlegge en utskifting i stedet for å måtte håndtere et nødhavari.

Q2: Kan jeg bruke gamle pinner om igjen med nye foringer?

A2: Blanding av nytt foringer med slitte eller gropeformede pinner forkorter vanligvis levetiden til begge deler. Den ripede overflaten på en gammel pinne fungerer som sandpapir mot en fersk foring. Beste praksis er å bytte ut pinnene og foringer som et matchet sett med mindre pinnen måler innenfor den snevre toleransen og ikke viser noen riper eller overflateskader. Hvis du er i tvil, mål den – ikke gjett.

Q3: Hva skjer hvis jeg kjører maskinen min med sterkt slitt foringer nåler?

A3: Risikoene hoper seg raskt opp. For mye leddslark reduserer skuffekontroll og presisjon. Løse ledd øker belastningen på hydrauliske sylindere, noe som øker slitasjen. I alvorlige tilfeller kan slitasje foringer lar pinner komme i direkte kontakt med konstruksjonsstål, noe som forårsaker sprekker i skuffe- eller bomører, kostbar linjeboring og strukturelle reparasjoner. Caterpillar advarer om at selv minimal slitasje – bare 0.0,25 mm på en pinne – kan true den strukturelle integriteten.

Q4: Er pinnene forseglet eller smurt og foringer verdt den ekstra kostnaden?

A4: Forseglede og fabrikksmurte systemer – som Caterpillars SALT-understell (forseglet og smurt belte) – er et godt valg for maskiner med høy driftstid eller flåter med begrenset vedlikehold. Selvsmørende foringer trekker olje fra et reservoar inne i pinnene, noe som reduserer behovet for smøring. Likevel krever forseglede skjøter regelmessig inspeksjon og eventuell utskifting. De forlenger serviceintervallene, men eliminerer ikke vedlikehold. Foringer reduserer friksjon og slitasje enten det smøres manuelt eller mates fra et internt reservoar, men ingen systemer varer evig.

Q5: Hvordan kan Fab Heavy Parts hjelp meg å velge de riktige pinnene og foringer?

A5: Fab Heavy Parts jobber direkte med eiere, mekanikere og flåteforvaltere. Del maskindetaljene dine – merke, modell, serienummer og skjøtplassering – pluss bruksområdet og forholdene på arbeidsplassen. Teamet vårt bruker denne informasjonen til å anbefale riktig materialkvalitet, hardhet og design for reelle behov. Enten du trenger en enkelt bolt til en gravemaskin eller et komplett sett til gravemaskiner, kan du be om et tilbud fra Fab Heavy Parts for å få deler bygget for å yte, ikke bare for å sendes.

Anbefalt Foringer på Fab Heavy Parts

1.

Stiftbøssingsett 7101078 6805453 Ettermarkedserstatning for Bobcat T110 T140 T180 T190 T250 T550 T590

Betingelse: Ny, ettermarked

Komponenter inkludert: (2) Vippebolter for vippesylinder (delenummer: 6577954); (2) Gjengede koniske svingtapper (Mål: 1" x 1.5" O.D. 5/8", Delenummer: 7101078); (2) Tiltsylinderens svingboltforinger (delenummer: 6805453); (2) Bolter (delenummer: 17C660); (2) Svingboltpakninger (delenummer: 6651709)

Kompatible delenummer: 7101078, 6805453, 6577954, 17C660, 6651709

Kompatibelt utstyr: Pinnebøssingsett passer til Bobcat T110 kompaktlaster, Bobcat T140 kompaktlaster, Bobcat T180 kompaktlaster, Bobcat T190 kompaktlaster, Bobcat T250 kompaktlaster, Bobcat T550 kompaktlaster, Bobcat T590 kompaktlaster

2.

Foring 208-70-72170, 208-70-72520, 208-70-72511 for Komatsu PC400 PC450 PC490

Betingelse: Ny, ettermarked

Mengde: 1 stk

Delenummer: 208-70-72170, 208-70-72520, 208-70-72511

Kompatibelt utstyr: Bushingen passer til Komatsu PC400-6, PC400-8, PC400-8R, PC400LC-8, PC400LC-8R, PC400LCSE-8R; Komatsu PC450-8, PC450-8R, PC450LC-7E0, PC450LC-8, PC450LC-8R; Komatsu PC460LC-8; Komatsu PC490-10, PC490LC-10, PC490LC-11

3.

Foring 1622699100 for Atlas Copco luftkompressor

Betingelse: Ny, ettermarked

Mengde: 1

Kompatible delenummer: 1622699100, 1622-6991-00

Kompatibelt utstyr: Bushingen Passer til Atlas Copco luftkompressor

4.

Ny gravemaskinskuffebøssing ID 80 mm YD 95 mm Høyde 130 mm

Betingelse: Ny, ettermarked

Garanti: 12 måneder

Indre diameter (ID): 80mm/3.15"

Ytre diameter (OD): 95mm/3.74"

Høyde: 130 mm/5.12"

5.

Ny gravemaskinbøsning 75 * 90 * 70 mm universell bruk tungt utstyr

Betingelse: Ny, ettermarked

Mengde: 1 foring

Dimensjoner: Indre diameter (ID) 75 mm, Ytre diameter (OD) 90 mm, Høyde 70 mm

Passer til: Gravemaskinens foring Passer til Komatsu, CAT, JCB, Hitachi, Doosan, Bobcat, Kobelco, Kato, Sumitomo, John Deere, New Holland og flere

Tilgjengelige størrelser: Innvendig diameter 75 mm/ytterdiameter 90 mm/høyde 60 mm; Innvendig diameter 75 mm/ytterdiameter 90 mm/høyde 70 mm; Innvendig diameter 75 mm/ytterdiameter 90 mm/høyde 80 mm; Innvendig diameter 75 mm/Utvendig diameter 90 mm/Høyde 90 mm

6.

Ny gravemaskinskuffebøssing ID 70 mm, YD 85 mm, Høyde 60 mm

Betingelse: ny, ettermarked

Spesifikasjoner for foringer: Innvendig diameter 70 mm/2,76 tommer, utvendig diameter 85 mm/3,35 tommer, høyde 60 mm/2,36 tommer
