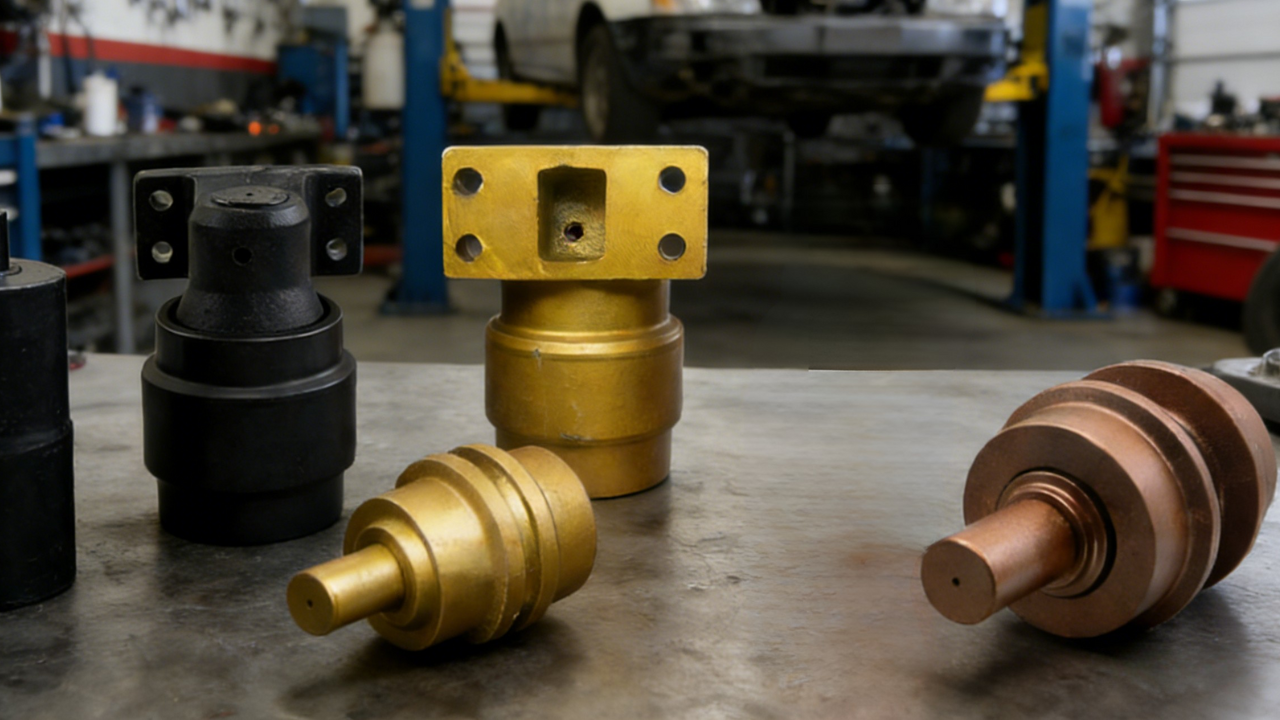

Princípios básicos do rolo superior para material rodante de equipamentos pesados

Principais conclusões

• UM rolo superior (também chamado de rolete de transporte) suporta a corrente superior da esteira em escavadeiras, tratores de esteira e outras máquinas de esteira, mantendo a esteira alinhada e evitando a curvatura excessiva.
• Desgastado ou apreendido melhores jogadores Causam funcionamento ruidoso, desgaste irregular dos trilhos e podem levar a custos de reparo muito mais elevados se não forem verificadas.
• O momento da substituição depende de sinais visíveis de desgaste, vazamentos de óleo e ruídos anormais — e não apenas das horas de uso registradas no horímetro.
• A seleção correta requer a correspondência do rolo para a marca, modelo e tipo de material rodante da sua máquina.

• Manutenção regular e inspeções diárias de melhores jogadores Melhore o tempo de atividade da máquina e prolongue a vida útil de todo o seu sistema de material rodante.

O que é um Top Roller (Rolo de transporte)?

Se você já observou atentamente uma máquina sobre esteiras, provavelmente notou os pequenos rolos montados ao longo da parte superior da estrutura do chassi. Estes são melhores jogadores, também chamado roletes de transporte ou roletes superioresSua função é simples, mas crucial: eles suportam a parte superior da corrente da esteira enquanto ela se desloca da roda dentada até a roda guia dianteira.

Você encontrará melhores jogadores em todos os tipos de equipamentos de esteira — escavadeiras de esteira, tratores de esteira, carregadeiras compactas de esteira, guindastes de esteira e até mesmo algumas plataformas de perfuração. Eles ficam acima das placas da esteira, posicionados entre a roda guia dianteira e a roda motriz traseira. Dependendo do tamanho da máquina, você pode ver um, dois ou até mais. melhores jogadores em cada lado. Máquinas menores, como carregadeiras compactas de esteiras, geralmente usam um único rolete de transporte por lado, enquanto tratores e escavadeiras de grande porte podem ter vários.

A construção básica de um rolo superior inclui:

Componente	Função
Revestimento de aço (banda de rodagem externa)	A superfície endurecida sobre a qual o trilho desliza
Eixo reforçado	Fixado à estrutura; o rolo gira em torno dela.
Rolamentos selados	Permite uma rotação suave com o mínimo de atrito.
Sistema de vedação	Mantém o lubrificante dentro e os contaminantes fora.
Carcaça lubrificada	Fornece enchimento vitalício com graxa ou óleo.

Este elemento de rolamento funciona em conjunto com os roletes da esteira (rolos inferiores), rodas-guia e rodas dentadas para manter a esteira alinhada e devidamente tensionada. Quando a máquina está escavando, empurrando ou se deslocando, o rolo superior Impede que o trilho superior ceda para dentro da estrutura ou bata contra os componentes.

Funcionamento adequado melhores jogadores Reduzem o atrito e ajudam a esteira a deslizar suavemente. Também protegem peças caras, como correntes e rodas dentadas, do desgaste prematuro. Pense nelas como as heroínas desconhecidas do seu material rodante — pequenas em tamanho, mas de grande impacto.

Como Top Rollers Afeta o desempenho do trem de pouso

A condição do seu melhores jogadores Impacta diretamente o desempenho do seu material rodante e o custo de manutenção ao longo do tempo. Muitos operadores se surpreendem ao descobrir que essas peças relativamente pequenas desempenham um papel tão importante em todo o sistema.

Bom melhores jogadores Ajudam a distribuir a carga uniformemente ao longo da esteira. Evitam a flacidez excessiva na parte superior da esteira, o que se torna especialmente importante em velocidades de deslocamento mais elevadas. Sem o suporte adequado, a esteira pode bater contra a estrutura, criando impactos que desgastam pinos, buchas e outros componentes mais rapidamente do que o normal.

Quando melhores jogadores Se estiverem desgastados ou presos, você notará os efeitos rapidamente:

• Aumento da vibração na cabine
• Conforto reduzido do operador durante viagens
• Desgaste prematuro nos pinos, buchas e sapatas da esteira.
• Maior consumo de combustível devido à resistência adicional

Desalinhado ou com desgaste irregular melhores jogadores Também pode causar problemas de alinhamento. A máquina pode puxar para um lado, obrigando o operador a fazer correções constantes na direção. Isso não só atrasa o trabalho, como também aumenta o estresse em todo o material rodante.

Mantendo melhores jogadores Manter o material rodante em bom estado é uma das maneiras mais fáceis de prolongar sua vida útil. Como o material rodante costuma ser um dos sistemas mais caros em qualquer veículo de esteiras, esse pequeno investimento de tempo e atenção se paga rapidamente.

Quando substituir um Top Roller

Inspeções regulares ao redor do veículo são sua primeira linha de defesa contra rolo superior falha. Crie o hábito de verificar a parte inferior do seu veículo antes e depois de cada turno, especialmente em canteiros de obras movimentados, onde as máquinas trabalham duro e as condições são difíceis. Uma rápida olhada hoje pode evitar uma grande dor de cabeça amanhã.

Sinais visuais de desgaste

Ao inspecionar o seu melhores jogadores, procurar:

• Sulcos profundos desgastados no rolo superfície onde a pista corre
• Descamação, corrosão ou áreas ásperas na banda de rodagem.
• Rachaduras no casco ou nas flanges
• Desgaste irregular de um lado para o outro (padrão em forma de poste de barbeiro)
• Diâmetro significativamente reduzido em comparação com o novo. rolos

Sintomas funcionais

Além do que você pode ver, preste atenção em como a máquina se comporta:

• Ruídos altos de rangido ou moagem durante o rastreamento
• Calor excessivo do rolo corpo imediatamente após a operação
• Rolos que não giram livremente quando o trilho está fora do chão
• Vibração incomum ou batidas rítmicas durante a viagem

Problemas relacionados a fluidos

Vazamentos de óleo são um sinal de alerta claro. Procure por:

• Vazamento visível de óleo ou graxa ao redor das vedações.
• Sujeira fresca aderida às manchas de óleo na rolo termina
• Completamente seco rolo com tonalidade azulada devido ao funcionamento sem lubrificação (descoloração pelo calor)

Os intervalos de substituição variam conforme a aplicação. Uma máquina que trabalha em uma pedreira ou em um canteiro de demolição sofrerá desgaste. rolos muito mais rápido do que alguém que faz paisagismo leve ou serviços públicos. As horas por si só não são um guia confiável—um rolo Uma bateria com 2.000 horas de uso em condições fáceis pode durar mais do que uma com 500 horas em rocha abrasiva.

Quando você encontrar um rolo superior Em caso de desgaste severo ou travamento, substitua a peça o mais rápido possível. Esperar muito tempo pode danificar a corrente, os elos e as rodas dentadas da esteira, transformando um componente simples em um problema maior. rolo substituição em uma cara revisão do trem de pouso.

Como substituir um Top Roller

Os procedimentos podem variar de acordo com a máquina, portanto, os técnicos devem sempre seguir o manual de serviço específico e as normas de segurança do seu equipamento. A seguir, apresentamos uma visão geral do processo.

Preparação

Antes de começar, certifique-se de que a área de trabalho esteja segura:

1. Estacione em terreno firme e plano, com espaço suficiente para trabalhar.
2. Abaixe todos os acessórios até o chão.
3. Acione o freio de estacionamento.
4. Desligue o motor e retire a chave.
5. Aplique todos os bloqueios de segurança ou procedimentos de etiquetagem.
6. Use EPI apropriado (luvas, proteção ocular, botas de segurança).

Aliviando a tensão dos trilhos

A maioria das máquinas utiliza um conjunto de mola de recuo lubrificada com graxa para tensionar a esteira. Para afrouxar a esteira:

• Localize o bico de lubrificação ou a válvula de liberação do ajustador de trilho.
• Deixe a gordura escorrer com cuidado (seguindo os procedimentos manuais).
• A roda guia dianteira irá recuar, reduzindo a tensão da esteira.

Isso torna o trabalho mais fácil e seguro, reduzindo a carga sobre o rolo superior.

Remoção

Com a tensão aliviada:

1. Apoie a pista usando calços, suportes ou cintas para evitar que ela caia.
2. Remova os fixadores (parafusos ou pinos) que prendem o antigo. rolo superior para a moldura
3. Abaixe e remova cuidadosamente o rolo Utilize ferramentas de levantamento apropriadas se for pesado.

Nunca coloque as mãos ou partes do corpo em locais onde possam ficar presas entre o trilho e a estrutura.

Inspeção

Antes de instalar o novo rolo:

• Limpe bem a área de montagem.
• Verifique se a estrutura apresenta rachaduras ou danos.
• Verifique se os furos e roscas dos parafusos estão em boas condições.
• Substitua quaisquer parafusos ou peças danificadas.

Instalação

Posicione o novo rolo superior e conclua a instalação:

1. Alinhe o rolo corretamente (alguns têm marcações direcionais)
2. Aperte primeiro os parafusos de montagem manualmente.
3. Aperte os parafusos em cruz de acordo com as especificações do fabricante.
4. Reajuste a tensão da esteira de acordo com a folga recomendada.
5. Verifique o rolo gira livremente sem emperrar

Verificações finais

Realize um breve teste em baixa velocidade antes de retornar ao trabalho normal. Observe e ouça atentamente:

• Ruído ou vibração anormais
• Trilha deslizando suavemente sobre a nova rolo
• Não esfregue contra as proteções ou a estrutura.
• Sem vazamentos do novo rolo

Como escolher um modelo adequado Top Roller

Escolher o correto rolo superior Protege tanto a segurança quanto o seu investimento. rolo Uma peça que não encaixa corretamente pode causar mais problemas do que a que você acabou de remover. Dedique um tempo para garantir que está adquirindo a peça correta.

Combine a máquina

Comece por confirmar a compatibilidade utilizando:

• Marca, modelo e número de série da máquina
• Configuração do material rodante (esteira de aço vs. esteira de borracha)
• Referência da peça original ou informações do seu manual de serviço.

Alguns modelos têm componentes do trem de pouso alterados durante a produção, por isso o número de série é importante. rolo Deve corresponder ao diâmetro, largura e estilo de montagem exigidos.

Qualidade e Vedação

Procurar rolos com:

• Construção em aço resistente
• Tratamento térmico em áreas de alto estresse
• Design de vedação robusto, adequado para lama, água e poeira abrasiva.
• Rolamentos de alta qualidade classificados para serviço contínuo

O sistema de vedação é especialmente importante. Um ótimo rolo Com vedações de má qualidade, não durarão muito tempo em condições adversas.

Adeque-se ao ambiente de trabalho

Considere suas condições operacionais típicas:

Aplicativo	Tipo de rolo
Mineração, rocha, demolição	Resistente e com vedação reforçada.
Construção padrão	durabilidade intermediária
Serviços públicos leves, paisagismo	Rolos de serviço padrão

Selado vs. Lubrificável

Alguns melhores jogadores São seladas para toda a vida útil, o que significa que não requerem lubrificação periódica. Outras possuem graxeiras para manutenção regular. Escolha com base nas práticas de manutenção do seu local e no ambiente. Seladas rolos Funcionam bem quando se deseja minimizar as tarefas diárias, enquanto as opções lubrificáveis ​​podem ser úteis em ambientes extremos onde se deseja eliminar contaminantes.

Trabalhe com especialistas

Na dúvida, consulte um especialista em material rodante ou um fornecedor de peças experiente. Vendedores que entendem de equipamentos de esteira podem ajudá-lo a encontrar o equilíbrio ideal entre durabilidade, uso da máquina e custo total de propriedade. Eles também podem garantir que você encomende o tipo correto para o seu modelo específico.

Cuidados e manutenção de Top Rollers

Pequenas verificações regulares podem evitar paradas inesperadas e reparos dispendiosos no material rodante. rolo superior A parte de cuidados com a pele na sua rotina fica super fácil depois que você cria o hábito.

Inspeções visuais diárias

Todos os dias, antes de começar a trabalhar, dê uma rápida volta ao redor da máquina.Verifique se:

• Vazamentos de óleo ou graxa ao redor rolo focas
• Danos recentes ou faltantes rolos
• Acúmulo excessivo de sujeira na superfície e ao redor do rolos
• Alinhamento correto ao longo da estrutura

Cheques semanais ou mensais

Dependendo do uso, realize inspeções mais minuciosas:

• Verifique se a tensão da esteira atende às especificações do fabricante.
• Preste atenção a novos sons durante a viagem.
• sinta com cuidado rolo invólucros para calor incomum imediatamente após a operação
• Rodar rolos manualmente (com a esteira fora do chão) para verificar se há travamento.

Lubrificação

Se a sua máquina tiver sistema de lubrificação roletes de transporte:

• Siga as instruções do manual para os intervalos de lubrificação e o tipo de graxa.
• Evite o excesso de graxa, que pode danificar as vedações.
• Limpe o bico de lubrificação antes de conectar a pistola de graxa.

Para selado rolos, concentre-se na inspeção visual para detectar vazamentos. Se você observar perda de lubrificante, rolo Provavelmente precisa ser substituído.

Mantenha limpo

Uma das melhores coisas que você pode fazer pela parte inferior do seu veículo é mantê-la o mais limpa possível:

• Remova regularmente lama compactada, pedras e detritos.
• Material transparente que se acumula ao redor rolos e a estrutura da pista
• Em climas congelantes, remova a lama antes que ela se transforme em gelo.

Documente tudo

Mantenha um registro simples de rolo substituições e inspeções:

• Data e horas de funcionamento da máquina no momento da substituição.
• Condição observada de removido rolos
• Alguma observação sobre padrões de desgaste incomuns?

Essas informações ajudam você a planejar a manutenção futura e a manter em estoque as peças corretas antes que ocorram falhas.

Erros comuns a evitar com Top Rollers

Muitos rolo superior Os problemas surgem de descuidos simples que podem ser evitados com melhores hábitos. Aqui estão os erros mais comuns aos quais você deve estar atento.

Ignorar os primeiros sinais de alerta

Pequenos vazamentos de óleo, rangidos leves ou pequenas áreas planas na superfície. rolo Os problemas iniciais podem parecer inofensivos, mas muitas vezes se transformam em falhas maiores. Resolva-os quando ainda forem fáceis de corrigir, e não quando já tiverem causado danos colaterais.

Correndo com a tensão da esteira incorreta

A tensão incorreta da esteira aumenta drasticamente o estresse em melhores jogadores:

• Aperto excessivo: sobrecarrega os rolamentos, aumenta o atrito e o calor.
• Muito folgado: Permite impactos e choques excessivos, aumentando o risco de descarrilamento.

Verifique a tensão regularmente e ajuste-a de acordo com as especificações do fabricante.

Misturando peças usadas e novas. Rolos

Instalando um novo rolo ao lado de severamente desgastado rolos A presença de cabos no mesmo lado cria uma distribuição de carga desigual. Isso pode causar problemas de rastreamento e reduzir a vida útil do novo cabo. roloQuando múltiplos rolos Se estiverem chegando ao fim de sua vida útil, considere substituí-las em conjunto.

Práticas de Substituição Inseguras

Nunca utilize ferramentas improvisadas ou métodos de levantamento inseguros durante rolo substituição. Pesado rolos Podem causar ferimentos graves se caírem ou se deslocarem inesperadamente. Utilize equipamentos de elevação adequados, fixe os suportes firmemente e siga todos os procedimentos de segurança.

Ignorando as verificações pós-instalação

Alguns fabricantes recomendam reapertar os parafusos após o primeiro uso. Ignorar essa etapa pode levar ao afrouxamento das peças e rolo Desalinhamento. Sempre complete todo o procedimento de instalação, incluindo testes e verificações.

Top Rollers e o custo total do material rodante

Os custos com o material rodante geralmente representam uma parcela significativa do custo operacional total ao longo da vida útil de máquinas sobre esteiras. Algumas estimativas apontam que a manutenção do material rodante corresponde a 50% ou mais dos custos totais de manutenção da máquina. Isso torna rolo superior O cuidado é financeiramente importante, mesmo que as peças em si sejam relativamente pequenas.

Oportuno rolo superior A substituição ajuda a proteger componentes mais caros. Quando um rolo Se a esteira falhar, ela pode ceder, bater ou desalinhar, criando impactos que causam danos:

• Correntes e elos de rastreamento
• Polias guia e rodas dentadas dianteiras
• Transmissões finais
• Protetores de esteira e o próprio quadro

O dinheiro que você economiza ao adiar um gasto de 300 dólares rolo A possibilidade de substituição pode desaparecer rapidamente quando você se depara com um conserto de corrente de esteira de US$ 10.000.

Planejamento versus reação

Inspeções e manutenções regulares permitem que as frotas planejem o tempo de inatividade de acordo com os cronogramas dos projetos. É possível encomendar peças com antecedência, agendar trabalhos durante períodos de menor movimento e evitar a interrupção de uma tarefa devido a falhas repentinas. A manutenção reativa — esperar até que algo quebre — quase sempre custa mais em perda de produtividade e peças de reposição.

Acompanhamento do desgaste ao longo do tempo

Ao documentar rolo Para manter a condição em intervalos regulares, você pode:

• Preveja quando as substituições serão necessárias.
• Inclua no orçamento os custos de manutenção do trem de pouso com antecedência.
• Tome decisões mais acertadas sobre reparar, reconstruir ou aposentar uma máquina em determinados momentos.

Incorpore isso à cultura.

Incentive os proprietários e gerentes a incluírem melhores jogadores Em planos de manutenção preventiva, diálogos de segurança e treinamento de operadores. Quando todos na equipe entendem a importância dessas peças, os problemas são detectados mais cedo e os gastos ao longo do tempo são reduzidos.

Perguntas frequentes

P1: Uma máquina ainda pode ser usada mesmo com uma peça danificada? rolo superior?

A1: Sim, é possível operar com um danificado. rolo superiorMas isso aumenta o risco de danos aos trilhos e deve ser apenas temporário. Um trilho travado ou quebrado rolo Permite que a esteira ceda ou roce nessa área, acelerando o desgaste dos elos e outros componentes. Substitua a peça danificada. rolo o mais rápido possível para evitar que um pequeno reparo se transforme em um grande problema.

P2: Com que frequência devo inspecionar? melhores jogadores?

A2: Inspeções visuais diárias são eficazes para detectar problemas óbvios, como vazamentos ou falhas. rolosInspeções mais detalhadas — verificando o aquecimento, a rotação livre e medindo o desgaste — devem ser realizadas semanalmente ou mensalmente, dependendo da intensidade de trabalho da máquina. Frotas que operam em condições severas, como pedreiras ou canteiros de demolição, podem precisar de inspeções mais frequentes.

P3: Devo substituir melhores jogadores Em ambos os lados ao mesmo tempo?

A3: Substituindo rolos Em conjuntos combinados em cada lado, pode melhorar o alinhamento e promover um desgaste uniforme em toda a parte inferior da carroceria. No entanto, se apenas um conjunto combinado em cada lado estiver em uso, o desgaste pode ser menor. rolo Se uma peça falhar prematuramente devido a um defeito ou dano, é aceitável substituir apenas essa peça. rolos Como ambos os lados estão se aproximando do fim de sua vida útil, substituí-los em conjunto faz sentido e reduz o tempo de inatividade futuro.

Q4: Qual a diferença entre selado e lubrificável? melhores jogadores?

A4: Lacrado para toda a vida rolos Vêm lubrificados de fábrica e não necessitam de lubrificação periódica. São práticos e funcionam bem em diversas aplicações. Lubrificáveis rolos Possuem conexões que permitem adicionar graxa em intervalos regulares, o que pode ajudar a eliminar contaminantes em ambientes extremamente sujos.A escolha certa depende das suas práticas de manutenção e das condições de operação.

Popular Top Rollers no FabHeavyParts

1.

102-8076 1028076 Suporte de esteira com rolete superior compatível com escavadeiras Caterpillar CAT E307 E308 E70B

Doença: novo, pós-venda

Papel Nnúmero: 102-8076, 1028076

Aplicações: O Top Roller serve para CAT E70B 307 308

2.

Rolo Superior AP34654 AT131369 AT154514 9061288 9092400 Compatível com John Deere 110 120 135C-RTS 135D 490D 490E 493D

Papel Nnúmero: AP34654 AT131369 AT154514 9061288 9092400

Doença: novo, pós-venda

Aplicativo: O Top Roller serve para John Deere 110, 120, 135C-RTS, 135D, 490D, 490E, 493D; Hitachi EX100-2, EX100-3, EX100-5, EX120-2, EX120-3, EX120-5, EX135UR-5, EX140UR-5, ZX120, ZX135UR, ZX135; JCB JS110, JS115...

3.

9092400 Suporte de rolo superior para Hitachi EX100-2 EX100-3 EX100-5 EX120 EX130

Doença: novo, pós-venda

Papel Nnúmero: 9092400

Aplicativo: O Top Roller serve para Hitachi EX100-2, EX100-3, EX100-3C, EX100-5, EX100-5 JPN, EX100M-5, EX120-2, EX120-3, EX120-3C, EX120-5, EX120-5 JPN, EX120-5HG, EX120-5LV JPN, EX120-5X, EX120-5Z, EX120K-2, EX120K-3, EX120SS-5, EX130H-5, EX130K-5, EX135UR

4.

Rolo de apoio 172499-37500 17249937500 Compatível com escavadeira Yanmar SV100 V100 ViO80-7 V100-2A (substituição)

Papel Nnúmero: 172499-37500 17249937500

Doença: novo, pós-venda

Aplicativo: O rolete de transporte serve para Espalhador de esterco Gehl: M100; Escavadeira Yanmar: SV100(EP), SV100-1, V100, SV100-7C, V100VCR, V1080-7, V100-1A, V100-2A, V100-2B

5.

2 roletes de transporte compatíveis com Komatsu PC100-3 PC120-3 PC60-5 PC60-3 PC80-3 PF3-1

Doença: novo, pós-venda

Papel Nnúmero: 203-30-00120

Aplicativo: O rolete de transporte Compatível com Komatsu PC100, PC100S, PC100SS, PC100U, PC100US, PC120, PC120S, PC120SS, PC60, PC60L, PC60U, PC80, PF3

6.

Novo rolo transportador superior para escavadeira Doosan DH370 DH420

Novo, de reposição

Garantia de 12 meses

O Top Roller É compatível com os modelos DH370 e DH420.

Diâmetro do eixo: 58 mm

FAB Peças Pesadas Podemos ajudar com suas necessidades.

Bem-vindo ao catálogo online da Fab Heavy Parts., onde você pode explorar uma variedade encantadora de Top Rollers. Dispomos de uma seleção diversificada para atender às suas necessidades. Nossa equipe especializada em peças está à sua disposição, pronta para auxiliá-lo em todas as etapas do processo.
