Points clés à retenir
- Un collecteur d'admission Il dirige l'air, ou un mélange air-carburant sur certains moteurs, dans chaque cylindre afin que la combustion puisse se produire uniformément.
- La conception du collecteur d'admission influe sur la puissance, le couple, la consommation de carburant, les émissions, les démarrages à froid et la réponse du moteur en charge.
- Les collecteurs d'échappement des engins lourds sont soumis à la chaleur, à la pression de suralimentation, aux vibrations, à la corrosion et à la suie, ce qui explique la fréquence des fissures, des fuites et des dépôts de carbone.
- Choisir le bon collecteur de remplacement en fonction des spécifications du fabricant d'origine, du matériau, de la famille de moteurs et de la compatibilité est essentiel.
Fab Heavy Parts se spécialise dans les produits lourds collecteurs d'admission et le matériel connexe.
Introduction : Qu'est-ce qu'un Collecteur d'admission Est-ce que cela se passe dans votre moteur
Un collecteur d'admission est comparable au contrôleur aérien d'un moteur. Il ne produit pas de puissance par lui-même, mais il dirige l'air vers chaque cylindre, en contrôlant sa vitesse et sa répartition.
Dans un camion, un bus, une excavatrice, une chargeuse ou un tracteur, on trouve généralement deux collecteurs principaux. collecteur d'admission L'admission d'air permet d'alimenter le moteur en air frais. Le collecteur d'échappement recueille les gaz brûlés et les achemine vers le turbocompresseur et le système d'échappement. Ce guide traite de l'admission d'air.
Cela compte dans la réalité. Une bonne santé collecteur d'admission contribue à améliorer la puissance de traction, les démarrages à froid, à réduire la consommation de carburant, à limiter les émissions polluantes et à minimiser les temps d'arrêt.
À
Collecteur d'admission Notions de base sur les moteurs à usage intensif

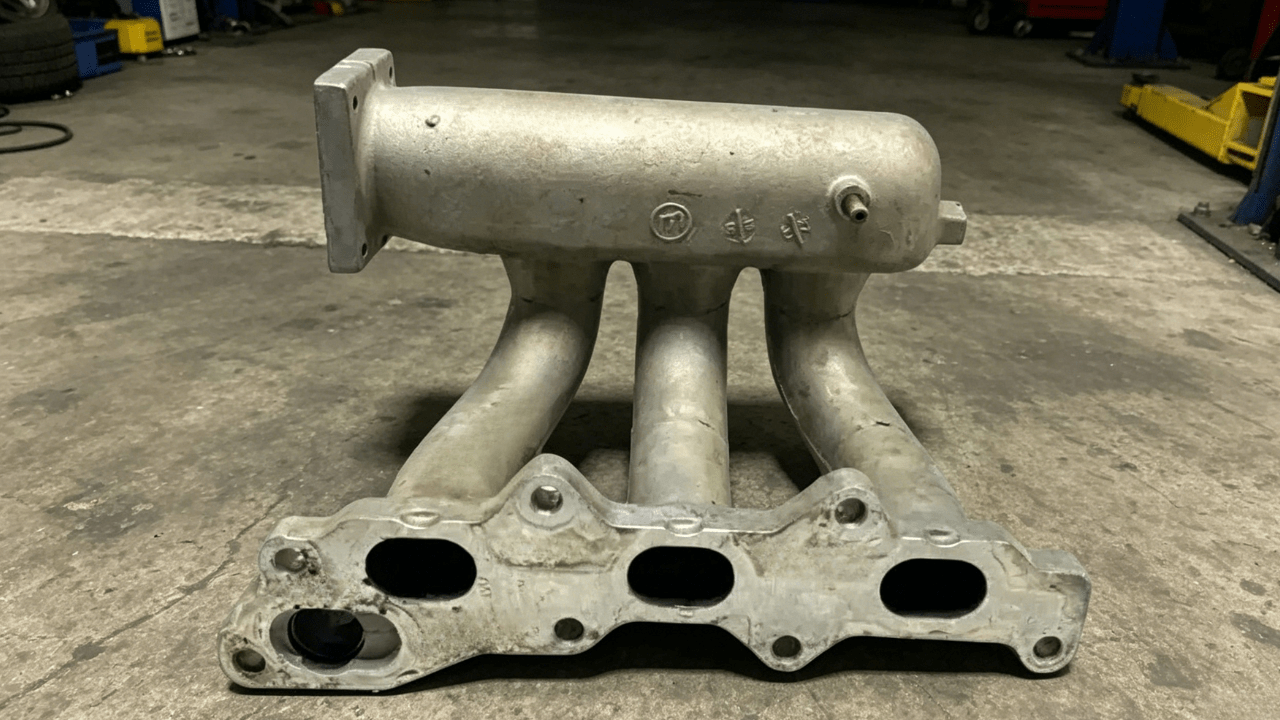

Le collecteur d'admission Il s'agit généralement d'un conduit moulé ou usiné, boulonné à la culasse. Son rôle est d'acheminer l'air filtré, ou un mélange air-carburant sur les anciens moteurs à essence, vers chaque cylindre.
Voici ce que le collecteur d'admission en fait :
- Il répartit l'air entrant aussi uniformément que possible dans chaque cylindre.
- Elle contribue à maintenir la vitesse de l'air, ce qui influe sur la qualité de la combustion et la réactivité du moteur.
- Il prend en charge des capteurs tels que le capteur MAP et le capteur de température d'air d'admission.
- Il peut comprendre des passages EGR, des zones de mélange, des grilles de chauffage ou des ports de référence de suralimentation.
- Il fonctionne avec le turbocompresseur et le refroidisseur d'air de suralimentation de la plupart des moteurs poids lourds modernes.
- Il est différent du collecteur d'échappement, qui gère les gaz d'échappement chauds et en expansion provenant des cylindres.
Les moteurs à aspiration naturelle aspirent l'air grâce à la dépression du moteur et au mouvement des pistons. Les moteurs turbocompressés et refroidis par air forcent l'air dans le système d'admission sous pression. La plupart des camions et engins lourds modernes sont turbocompressés, donc… collecteur d'admission doit résister à la pression accrue, aux cycles thermiques et aux vibrations.
Diesel moderne collecteurs d'admission généralement ne transporte que de l'air.Le carburant est injecté directement dans le cylindre. Les moteurs à essence à injection indirecte utilisent souvent ce type d'injection. collecteur d'admission Pour transporter un mélange air-carburant, la conception des joints et la résistance au carburant peuvent différer. C'est l'une des raisons pour lesquelles les collecteurs d'admission pour moteurs diesel et essence ne sont généralement pas interchangeables.
Collecteurs d'admission Dans de nombreuses applications à essence, le mélange air-carburant est acheminé vers les cylindres du moteur, tandis que dans les moteurs diesel modernes, il est fourni. collecteurs d'admission Les collecteurs d'admission acheminent principalement l'air. Les collecteurs d'échappement recueillent les gaz d'échappement provenant des cylindres du moteur. Les moteurs turbocompressés relient les collecteurs d'admission et d'échappement pour optimiser leur rendement, car l'énergie des gaz d'échappement actionne le turbocompresseur, qui réinjecte ensuite de l'air comprimé dans l'admission.
Variable collecteurs d'admission L'optimisation du flux d'air à différents régimes moteur est courante dans de nombreuses voitures particulières et camionnettes, notamment celles produites entre la fin des années 1990 et les années 2020. Dans les moteurs diesel des poids lourds, la géométrie variable de l'admission est moins répandue, mais le concept gagne du terrain face à l'augmentation des exigences en matière d'émissions et d'efficacité.
Les collecteurs d'admission sont essentiels pour optimiser les performances du moteur et le rendement énergétique. Si le collecteur d'admission Fuites, fissures, obstructions par la suie, ou envoi d'une quantité d'air supérieure à certains cylindres : c'est tout le moteur qui en souffre.
Composants principaux et caractéristiques d'un Collecteur d'admission
Pas tous collecteurs d'admission Ils se ressemblent. Un collecteur d'échappement de tracteur routier récent peut comporter des conduits de mélange EGR et plusieurs ports de capteurs, tandis qu'un collecteur d'échappement de moteur diesel tout-terrain plus ancien peut utiliser un boîtier moulé plus simple.
Néanmoins, la plupart des poids lourds collecteurs d'admission partagent ces principales caractéristiques :
- Plénum : Chambre principale recevant l’air du turbocompresseur, du refroidisseur d’air de suralimentation ou du conduit d’admission. Un bon plénum contribue à stabiliser les variations de pression.
- Conduits d'admission : Les passages individuels qui acheminent l'air du plénum à chaque orifice d'admission.
- Brides de fixation : surfaces d’étanchéité planes où le collecteur est boulonné à la culasse. Des brides déformées entraînent souvent une défaillance du joint.
- Entrées ou conduits EGR : De nombreux moteurs diesel modernes réinjectent les gaz d’échappement refroidis dans l’admission afin de contrôler les émissions de NOx.
- Emplacements pour capteurs : emplacements filetés ou usinés pour le capteur MAP, le capteur de température d’admission ou d’autres dispositifs de surveillance.
- Orifices de suralimentation : petits orifices fournissant des signaux de référence de pression pour la commande du moteur ou les systèmes turbo.
- Supports et bossages : points de fixation pour le câblage, les conduites de carburant, les grilles de chauffage ou les éléments de support.
- Joints et bagues d'étanchéité : Ils maintiennent la pression de suralimentation à l'intérieur du système et empêchent la saleté, la suie et l'huile de s'échapper au niveau des joints.
Le choix des matériaux est crucial, surtout pour les applications intensives. La fonte est robuste, stable et résiste bien à la chaleur, mais elle est lourde. L'aluminium moulé est beaucoup plus léger et dissipe la chaleur plus rapidement, mais sa fabrication doit être soignée pour éviter toute déformation ou fissure. L'acier haute température et l'aluminium usiné sont également utilisés dans certaines conceptions améliorées ou spécifiques.
Les moteurs pour applications intensives privilégient souvent la robustesse à la légèreté. Un camion utilitaire n'a pas besoin d'une pièce fragile qui, bien que permettant de gagner quelques kilos, cède sous la charge. Il lui faut un collecteur d'admission étanche, parfaitement ajusté et capable de résister à de longs cycles thermiques.
La conception d'un collecteur d'admission dépend aussi de sa forme. La longueur des conduits, leur section, les coudes et le volume du plénum influent sur la circulation de l'air. Des conduits plus longs et plus étroits favorisent le couple à bas régime, tandis que des conduits plus courts et plus larges optimisent le flux d'air à haute vitesse. Sur un moteur diesel industriel, une distribution homogène et une faible perte de charge sont souvent plus importantes que la puissance maximale.
Un exemple concret est la famille de moteurs Cummins ISX de la fin des années 2000. Ces moteurs utilisent souvent des pièces moulées. collecteur d'admission Conception avec mélange EGR, zone de chauffage de la grille et plusieurs ports de capteurs ou de référence. Caterpillar C15 collecteur d'admission Les schémas montrent également comment les moteurs à usage intensif s'appuient sur des pièces moulées robustes, de grandes surfaces d'étanchéité et un acheminement précis pour assurer un flux d'air constant.
Comment le Collecteur d'admission Affecte les performances et les émissions
La circulation de l'air à l'intérieur d'un collecteur est comparable à celle de l'eau dans un réseau de canalisations. Un flux régulier et équilibré permet à chaque sortie de recevoir ce dont elle a besoin. Les coudes brusques, les fuites et les passages obstrués engendrent des pertes.
Voici comment collecteur d'admission affecte le moteur :
- Le volume du plénum permet d'atténuer les variations de pression. Un plénum trop petit peut engendrer un flux d'air instable, tandis qu'un plénum trop grand peut donner une impression de lenteur de réponse.
- La longueur et la forme du piston influent sur la courbe de couple. Les camions de travail ont généralement besoin d'un couple important à bas et moyen régime plutôt que d'une puissance élevée à haut régime.
- Les restrictions internes réduisent la pression de suralimentation au niveau du cylindre, même si le turbo fonctionne à plein régime.
- Une répartition inégale de l'air peut entraîner un fonctionnement plus chaud ou plus pauvre d'un cylindre que des autres. Cela peut augmenter les émissions de NOx et risquer d'endommager le piston, les soupapes ou le joint de culasse.
- Le capteur MAP lit collecteur d'admission pression. Sur les moteurs à commande électronique, le calculateur utilise ces données pour doser le carburant, gérer la pression de suralimentation et protéger le turbocompresseur.
- Les systèmes EGR, les filtres à particules diesel et les systèmes SCR sont liés à la santé de l'admission d'air. Un filtre obstrué ou fissuré collecteur d'admission peut augmenter la production de suie, élever la température des gaz d'échappement, contribuer au colmatage du filtre à particules diesel et accroître la consommation d'AdBlue. U.S. L'EPA explique comment les filtres à particules diesel dépendent du bon fonctionnement du moteur pour contrôler les émissions.
C’est pourquoi une petite fuite de suralimentation peut se transformer en un problème plus important. Le moteur peut fumer, le turbocompresseur peut travailler davantage et les composants du système d’échappement peuvent être soumis à des contraintes supérieures à celles pour lesquelles ils ont été conçus.
Commun Collecteur d'admission Problèmes et symptômes
Les collecteurs d'échappement s'usent rapidement car ils sont soumis à des conditions extrêmes : variations de température, vibrations, corrosion, brouillard d'huile et suie. Les tracteurs routiers peuvent parcourir des centaines de milliers de kilomètres, tandis que les engins hors route peuvent tourner au ralenti, peiner à fonctionner et travailler dans la poussière pendant des milliers d'heures.
Commun collecteur d'admission Les problèmes rencontrés incluent :
- Pièces moulées fissurées : des fissures apparaissent souvent près des bossages de boulons, des ports de capteurs, des zones EGR ou des angles vifs.
- Brides déformées : Une surface d’étanchéité déformée peut provoquer une fuite du joint, même si celui-ci est neuf.
- Joints endommagés : Les cycles de chaleur aplatissent ou durcissent les matériaux des joints au fil du temps.
- Filetages abîmés : Un serrage excessif, la corrosion ou une utilisation répétée peuvent endommager les filetages.
- Accumulation interne de carbone : la suie du système EGR peut se mélanger aux vapeurs d’huile et former des dépôts collants.
- Contamination par l'huile : La ventilation du carter peut acheminer des brouillards d'huile vers l'admission, ce qui accélère l'adhérence de la suie.
- Supports de capteurs endommagés : un port de capteur desserré ou fissuré peut entraîner une fuite de suralimentation ou des lectures erronées.
- Supports desserrés : les vibrations peuvent casser les points de support et entraîner des fissures autour des bossages de fixation.
Les symptômes typiques pour le conducteur ou l'opérateur incluent une perte de puissance sous charge, des sifflements sous suralimentation, de la fumée noire, une augmentation de la consommation de carburant, un ralenti irrégulier et des codes d'erreur ou de vérification du moteur liés à la pression d'admission.
Les fuites d'admission des moteurs diesel turbocompressés méritent une attention particulière. Si la suralimentation fuit avant les cylindres, la charge d'air efficace diminue. Le turbocompresseur risque alors de surrégimer pour compenser, et le calculateur moteur peut ordonner un apport de carburant que le système d'admission d'air ne peut pas fournir.
Les techniciens doivent inspecter le collecteur d'admission Lors des révisions majeures, un contrôle visuel entre 400 000 et 480 000 kilomètres est une bonne pratique pour de nombreux tracteurs routiers. Les engins hors route doivent être contrôlés à intervalles horaires réguliers, surtout en cas de longs temps de ralenti, d'utilisation intensive du système EGR ou d'environnement poussiéreux.
Recherchez les traces de suie, les dépôts d'huile autour des joints, les fixations desserrées, les goujons endommagés, les fissures et les zones décolorées près des sources de chaleur. Le remplacement préventif des goujons, des boulons et des joints permet d'éviter des interventions répétées.
Sélection et remplacement d'un Collecteur d'admission pour les équipements lourds
Les collecteurs d'échappement ne sont pas tous interchangeables. Une pièce d'apparence similaire peut présenter un entraxe de fixation, un orifice de capteur, un passage de vanne EGR ou une profondeur de bride différents. Cela peut entraîner des immobilisations, des retours et des pannes récurrentes.
Avant de commander, veuillez vérifier ces détails :
- Marque et modèle du moteur
- Numéro de série du moteur ou NIV
- Année du modèle et niveau d'émissions
- Configuration turbocompressée ou à aspiration naturelle
- Configuration EGR ou non-EGR
- emplacements des ports de capteurs et dimensions du filetage
- Forme de l'entraxe et de la bride
- Style du joint et état de la surface d'étanchéité
- Pièces connexes, telles que les grilles de chauffage, les goujons, les supports et les conduites de pression
Il est important d'utiliser des références de pièces d'origine (OEM) identiques ou des références croisées fiables. Cela est particulièrement vrai pour les flottes mixtes, les équipements anciens et les moteurs qui ont été remis à neuf ou remplacés par le passé.
La qualité de l'installation est aussi importante que celle des pièces. Utilisez le jeu de joints approprié, nettoyez les surfaces de contact, inspectez la face de la culasse et respectez les couples de serrage prescrits. Serrez les fixations dans l'ordre recommandé afin que la bride se positionne correctement et ne se déforme pas.
Après l'installation, effectuez une vérification rapide :
- Aucune fuite de suralimentation sous charge
- Lectures correctes de la pression absolue du collecteur (MAP) et de la température d'admission
- Pas de sifflement inhabituel
- Aucune odeur d'échappement dans la cabine
- Aucune trace d'huile ou de suie autour du joint.
- Essai routier court, essai en charge ou passage au banc d'essai si possible
Choisir le bon collecteur d'admission dès le départ permet d'éviter les problèmes d'installation et protège le reste du système d'air.
FAQ
Q1 : À quelle fréquence dois-je inspecter ou entretenir mon collecteur d'admission?
A1 : Le collecteur d'admission Ce n'est pas une pièce d'usure courante comme un filtre à air ou à huile, mais il convient de l'inspecter lors des révisions majeures, des réparations du turbocompresseur, de l'entretien du système EGR ou en cas de problème de pression de suralimentation. Pour les tracteurs routiers, un contrôle visuel tous les 400 000 km est recommandé. Les engins hors route doivent être inspectés selon les préconisations du constructeur et plus fréquemment s'ils tournent au ralenti ou travaillent dans des environnements poussiéreux. Recherchez les traces de suie, les brouillards d'huile autour des joints, les fixations desserrées, les fissures et les décolorations près des zones chaudes. Un nettoyage peut s'avérer nécessaire en cas d'accumulation de carbone ou d'huile à l'intérieur du moteur, notamment en cas d'utilisation intensive du système EGR.
Q2 : Puis-je réparer une fissure collecteur d'admission, Ou devrais-je le remplacer ?
A2 : Les petites fissures externes dans la fonte ou l’aluminium peuvent parfois être soudées ou réparées. Cependant, ces réparations résistent rarement aux cycles répétés de chaleur, de vibrations et de pression de suralimentation. Pour une utilisation intensive et critique, le remplacement par un collecteur d’admission adapté est généralement plus sûr et plus économique. Le soudage des matériaux moulés exige un savoir-faire spécialisé et peut annuler les garanties ou entraîner un échec aux contrôles techniques s’il est mal réalisé. Il est essentiel de toujours comparer le coût des réparations au temps d’immobilisation, aux coûts de main-d’œuvre supplémentaires et aux risques de dommages au moteur. Une réparation provisoire peut permettre de remettre la machine en service, mais n’est pas la meilleure solution à long terme.
Q3 : Les moteurs diesel et essence utilisent-ils collecteurs d'admission de la même manière ?
A3 : Les deux types de moteurs utilisent collecteurs d'admission Ils acheminent l'air, mais différemment. Les moteurs à essence à injection indirecte mélangent le carburant à l'air dans le collecteur d'admission, tandis que les moteurs diesel modernes injectent le carburant directement dans le cylindre. collecteurs d'admission Les turbocompresseurs supportent des pressions de suralimentation plus élevées et sont exposés à une plus grande quantité de suie et de dépôts EGR, ce qui accroît la contamination et les contraintes. Ces différences influent sur la conception, les matériaux et les types de joints du collecteur d'admission. Il est impératif d'utiliser un collecteur d'admission adapté à la famille de moteur, au type de carburant et au système d'émissions.
Q4 : Est-ce que le portage ou le polissage de mon collecteur d'admission Ça vaut le coup pour un camion de travail ?
A4 : Le polissage des conduits d’admission et d’échappement peut améliorer le flux d’air sur les moteurs préparés, mais les gains sur les camions utilitaires d’origine ou légèrement modifiés sont généralement faibles. Pour une utilisation intensive, l’étanchéité, l’ajustement, la robustesse et la fiabilité priment sur les gains à haut régime. Un polissage excessif des conduits peut amincir les parois ou perturber le flux, provoquant des points chauds ou des problèmes d’étanchéité sous charge. Avant de modifier un collecteur d’admission, assurez-vous que les éléments de base sont corrects : un collecteur en bon état, des filtres à air propres, des joints de qualité, un couple de serrage approprié et un système de turbo et de refroidissement d’air de suralimentation en bon état.
Q5 : Comment peut-on Fab Heavy Parts Aidez-moi à trouver le bon collecteur d'admission?
A5 :
