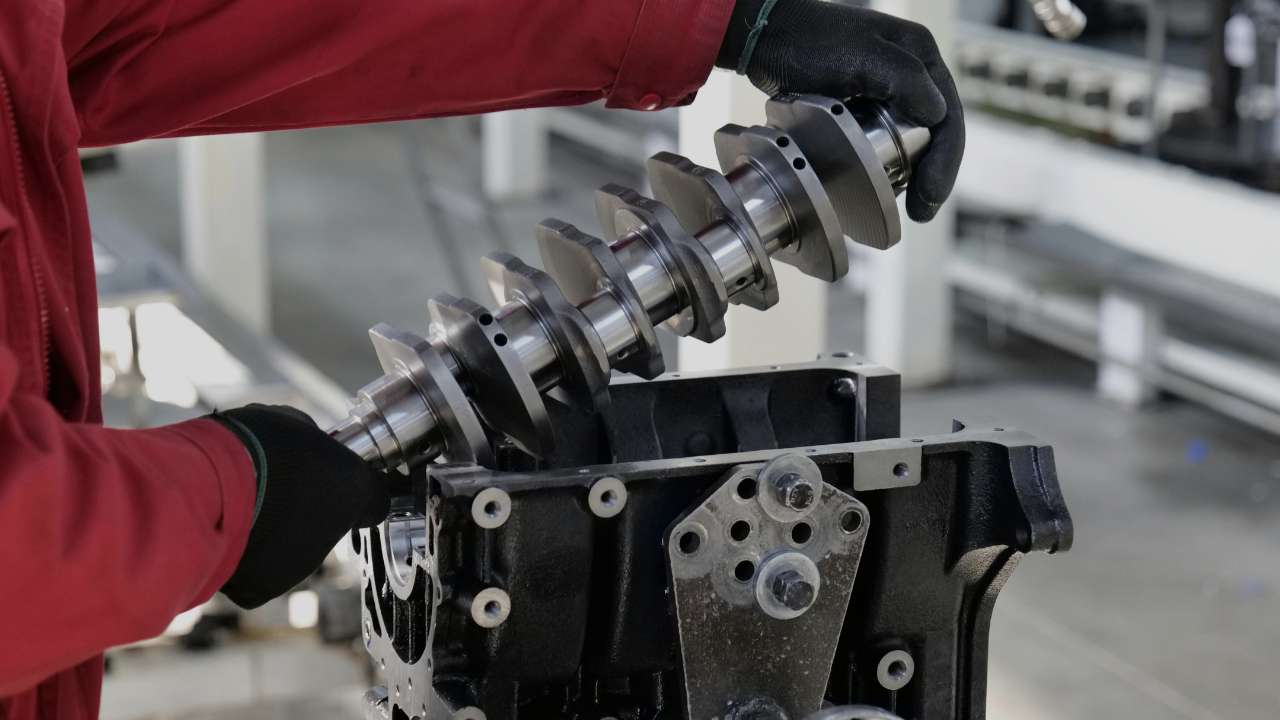

Dans le domaine de la mécanique des moteurs, le arbre à cames et vilebrequin sont deux éléments essentiels qui fonctionnent en harmonie, mais remplissent des fonctions distinctes. arbre à cames est responsable de l'ouverture et de la fermeture précises des soupapes du moteur, tandis que le vilebrequin Il joue un rôle crucial dans la conversion du mouvement linéaire en mouvement rotatif, en déplaçant efficacement les pistons grâce aux bielles. Ces deux composants sont essentiels à une combustion optimale dans le moteur.
Localisation de la Arbre à cames
Le arbre à cames peut être trouvé dans l'un des deux emplacements principaux : positionné au sommet du moteur, appelé plafond arbre à cames, ou situé à l'intérieur du bloc moteur lui-même. Sa fonction principale consiste à réguler les soupapes qui facilitent l'admission d'air et de carburant dans la chambre de combustion, ainsi que l'expulsion des gaz d'échappement.
Les moteurs à combustion interne modernes peuvent être équipés de jusqu'à quatre arbres à cames, selon la conception et le nombre de culasses présentes. La configuration des soupapes par cylindre varie d'un véhicule à l'autre, mais chaque cylindre est généralement doté de soupapes d'admission et d'échappement, régulées par le arbre à cames.
Mécanique de Arbre à cames Opération
Le fonctionnement de la arbre à cames est intimement liée à la vilebrequin, qui entraîne le arbre à camesmotion de. Comme le vilebrequin tourne, il donne du mouvement au arbre à cames, qui à son tour active le système de commande des soupapes pour ouvrir et fermer les soupapes. arbre à cames Il est doté de multiples lobes de came ovoïdes qui, en tournant, exercent une force sur le mécanisme de soupape. La taille et la forme de ces lobes sont soigneusement étudiées pour assurer un contrôle optimal du moment et de la durée d'ouverture de chaque soupape.
Le lien entre le arbre à cames et vilebrequin est généralement entretenu par une chaîne ou une courroie de distribution, ou parfois par un engrenage engrené situé à l'avant du moteur. Tout au long du cycle de combustion à quatre temps (admission, compression, combustion et échappement), vilebrequin effectue deux rotations complètes, ce qui amène chaque piston à se déplacer de haut en bas deux fois.
En revanche, le arbre à cames Le moteur ne tourne qu'une seule fois par cycle de combustion, ce qui entraîne l'ouverture de chaque soupape une fois. Ce calage précis garantit l'ouverture de la soupape d'admission pendant la phase d'admission et de la soupape d'échappement pendant la phase d'échappement, tandis que les deux soupapes restent fermées pendant les phases de compression et de combustion. Cette synchronisation est essentielle au rendement et aux performances du moteur.
Comprendre les distinctions entre un arbre à cames et un vilebrequin est fondamental pour quiconque s'intéresse à la mécanique automobile. Ces deux composants, bien qu'essentiels au fonctionnement du moteur, remplissent des rôles très différents. Examinons leurs principales différences :
Composition du matériau
Le vilebrequin est généralement fabriqué en alliage d'acier forgé, un matériau choisi pour sa résistance et sa durabilité. En revanche, arbre à cames est souvent fabriqué en acier moulé ou en fer, ce qui lui confère la rigidité nécessaire à sa fonction dans le moteur.
Objectif fonctionnel
Le vilebrequin joue un rôle crucial en convertissant le mouvement linéaire des pistons en mouvement rotatif, qui propulse finalement le véhicule. arbre à cames est responsable du timing précis de l'ouverture et de la fermeture des soupapes d'admission et d'échappement, garantissant des performances optimales du moteur.
Placement dans le moteur
En termes de localisation, le vilebrequin se trouve sous le cylindre. À l'inverse, au-dessus arbres à cames sont positionnés au-dessus du cylindre, tandis que la came dans le bloc arbres à cames, que l'on trouve généralement dans les moteurs à tige de poussée, sont généralement situés au-dessus du vilebrequin.
Dynamique des sources d'énergie
Le vilebrequinLa rotation du moteur est entraînée par le mouvement descendant des pistons pendant le cycle de combustion. D'autre part, arbre à cames tourne en corrélation avec la courroie ou la chaîne de distribution qui le relie au vilebrequin, assurant un fonctionnement synchronisé.
Signes d'un échec Arbre à cames
Il est essentiel d'être vigilant face aux symptômes pouvant indiquer un dysfonctionnement arbre à cames, car une panne peut entraîner des dommages importants au moteur. Voici les principaux indicateurs à surveiller :
Témoin de contrôle du moteur
Si ce voyant s'allume, il est conseillé de vérifier l'ordinateur de bord pour les codes de diagnostic qui peuvent indiquer arbre à cames problèmes.
Perte de puissance
Une baisse notable de la puissance du moteur, notamment lors de l'accélération, peut suggérer que les soupapes ne s'ouvrent et ne se ferment pas aux intervalles corrects.
Retour de flamme
Un modèle de tir irrégulier, tel qu'un retour de flamme, peut se produire si le timing du arbre à cames est mal aligné.
Bruits inhabituels
Des bruits de tic-tac ou de tapotement émanant du moteur peuvent signaler un mouvement excessif lié à arbre à cames problèmes.
Débris métalliques dans l'huile moteur
La présence de fragments métalliques dans l’huile moteur peut indiquer que des composants ont commencé à tomber en panne.
Il est important de noter que certains de ces symptômes peuvent également être associés à un dysfonctionnement arbre à cames capteur de position, qui est généralement plus facile et plus rentable à remplacer.
Devrait-on arbre à cames pause, les répercussions peuvent être graves, pouvant causer des dommages importants au moteur, aux composants du train de soupapes, à la culasse, au bloc, vilebrequin, bielles et pistons. De plus, un arbre à cames empêchera le véhicule de démarrer ou de fonctionner, soulignant l’importance d’une détection et d’une intervention précoces.
Comment remplacer l'arbre à cames
Remplacement d'un arbre à cames Il s'agit d'une tâche qui requiert une certaine expertise et ne doit pas être prise à la légère. Il est essentiel de consulter le manuel d'entretien du constructeur pour comprendre les procédures spécifiques à la marque et au modèle de votre véhicule.
Si vous disposez du temps et des outils nécessaires pour vous lancer dans cette démarche, voici un aperçu détaillé du processus :
Commencez par rassembler toutes les fournitures nécessaires :
1. Nouveau arbre à cames
2. Cric de sol et chandelles
3. Cales de roue
4. Cliquet avec rallonges et douilles
5. Pied-de-biche
6. Clé dynamométrique
7. Joint de couvercle de soupape
Avec vos outils et matériaux à portée de main, procédez aux étapes suivantes :
1. Soulevez le véhicule à l’aide d’un cric de sol et fixez-le avec des chandelles pour assurer votre sécurité pendant que vous travaillez.
2. Retirez soigneusement les composants qui obstruent l'accès au arbre à camesCette procédure est détaillée dans votre manuel d’entretien et doit être suivie scrupuleusement.
3. Faites tourner le moteur à l'aide de la vilebrequin boulon de poulie jusqu'aux repères de calage sur le arbre à cames sont correctement alignés.
4. Détachez la courroie ou la chaîne de distribution du moteur.
5. Supprimer l'existant arbre à cames(s) et installez le remplacement, en respectant les spécifications du fabricant pour une installation correcte.
6. Assurez-vous que les repères de calage sont à nouveau alignés avant de réinstaller la courroie ou la chaîne de distribution.
7. Faites à nouveau tourner le moteur pour confirmer que l’alignement de la distribution est précis.
8. Réinstallez tous les composants qui ont été retirés, en suivant l'ordre inverse du démontage pour vous assurer que tout est correctement placé.
9. Démarrez le moteur et écoutez attentivement pour vous assurer de son bon fonctionnement. Vérifiez également l'absence de fuites avant de prendre la route.
En suivant méticuleusement ces étapes, vous assurerez un succès arbre à cames remplacement, améliorant les performances de votre véhicule.
FAQ
Q1 : Quelle est la principale différence entre un arbre à cames et un vilebrequin?
A1 : Le arbre à cames et vilebrequin sont des composants essentiels du fonctionnement du moteur, chacun servant à des fins distinctes. vilebrequin convertit le mouvement linéaire des pistons en mouvement rotatif, alimentant ainsi le véhicule. À l'inverse, le arbre à cames Il gère le calage des soupapes d'admission et d'échappement, régulant le flux d'air et de carburant dans le moteur tout en expulsant les gaz d'échappement. Ce calage précis est crucial pour une combustion efficace et des performances optimales du moteur.
Q2 : Comment savez-vous si votre arbre à cames est en train d'échouer ?
A2 : Indicateurs d'un échec arbre à cames peuvent inclure un voyant moteur allumé, une perte de puissance à l'accélération, des retours de flamme, des cliquetis inhabituels et la présence de débris métalliques dans l'huile moteur. Ces symptômes peuvent indiquer que le arbre à camesLe calage du moteur est compromis ou le composant est usé. Il est essentiel de traiter ces problèmes rapidement, car un dysfonctionnement arbre à cames peut entraîner des dommages importants au moteur, affectant les pistons, les soupapes et d'autres composants.
Q3 : Quels matériaux sont arbres à cames et vilebrequins fait de?
A3: Vilebrequins sont généralement construits en alliage d'acier forgé, sélectionné pour sa résistance et sa durabilité sous les fortes pressions du moteur. En revanche, arbres à cames sont généralement fabriqués en acier moulé ou en fer, offrant la rigidité nécessaire pour contrôler le calage et le mouvement des soupapes du moteur, garantissant ainsi des performances constantes tout au long de la durée de vie du moteur.
Q4 : Puis-je remplacer un arbre à cames moi-même, ou devrais-je le laisser à des professionnels ?
A4 : Remplacement d'un arbre à cames Il s'agit d'une tâche complexe qui requiert une expertise considérable et des outils spécialisés. Bien qu'il soit possible d'effectuer ce remplacement soi-même, il est impératif de consulter le manuel d'entretien de votre véhicule pour obtenir des instructions complètes. Assurez-vous de disposer des outils et de l'équipement de sécurité appropriés avant de commencer la tâche. En cas de doute sur la procédure, il est conseillé de faire appel à un mécanicien professionnel afin d'éviter tout dommage au moteur.
