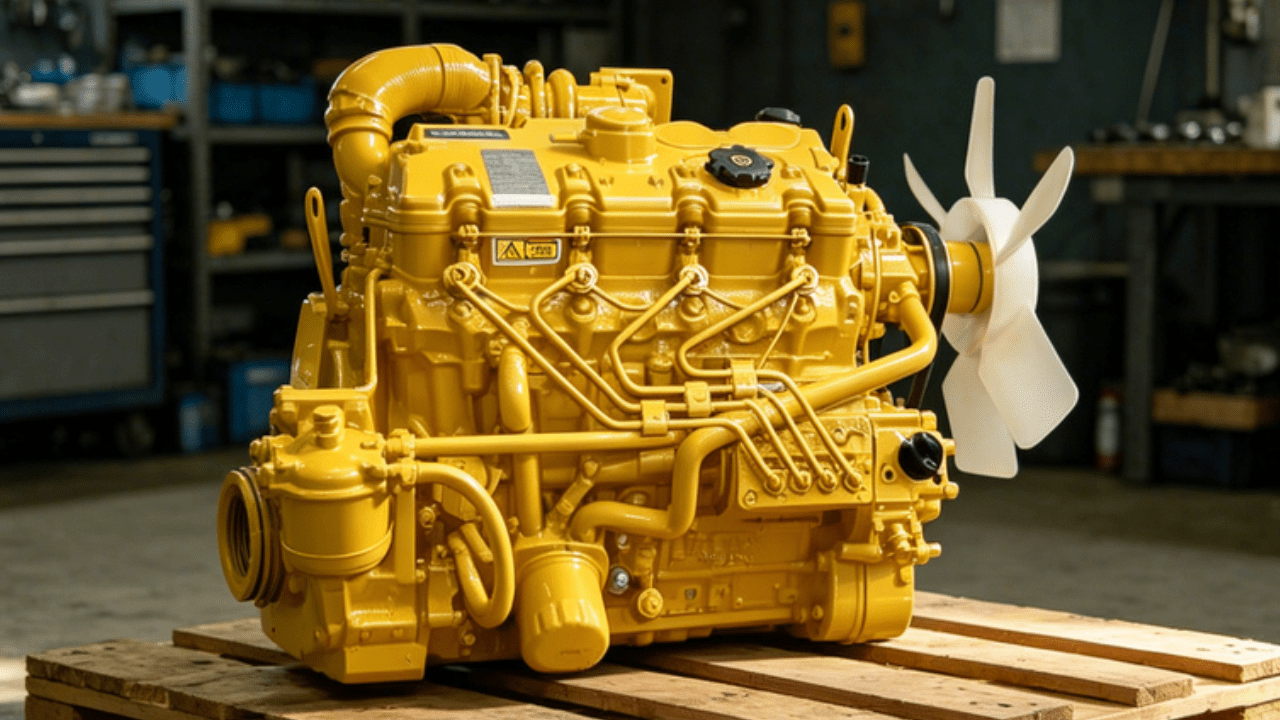

Motore Caterpillar 3024C: specifiche, affidabilità & Guida all'acquisto di motori usati

IL Caterpillar 3024C Il motore è un diesel da 2,2 litri che ha una lunga storia di successo nelle macchine edili e industriali compatte. Questa guida è destinata ai proprietari, agli operatori e agli acquirenti di attrezzature che stanno valutando un Caterpillar 3024C motore per i loro macchinari. Comprensione il 3024CLe caratteristiche e l'affidabilità di questo motore ti aiutano a scegliere quello giusto e a mantenerlo in perfette condizioni per una lunga durata. Questa guida illustra le specifiche complete, i punti deboli noti, gli intervalli di manutenzione e cosa valutare quando si acquista un motore nuovo, ricondizionato o usato per la propria macchina.

Punti chiave

• IL Caterpillar 3024C è un motore diesel a 4 cilindri in linea da 2,2 litri.
• Sviluppa una potenza compresa tra 50 e 62 CV.
• Questo motore alimenta minipale gommate, miniescavatori, pale compatte e varie attrezzature industriali Cat risalenti alla metà degli anni 2000.
• La cilindrata è di 2.216 cc.
• Il diametro interno è di 84,0 mm e la corsa è di 100,0 mm.
• Il rapporto di compressione è di 23,3:1 nella variante turbo.
• La coppia massima viene raggiunta intorno ai 1.800 giri/minuto.
• Il 3024C è disponibile nelle configurazioni con motore aspirato e turbocompresso.
• La maggior parte delle configurazioni soddisfa gli standard sulle emissioni EPA Tier 2 e EU Stage IIIA senza richiedere un sistema DPF o SCR.
• Il motore condivide la piattaforma di base con il Perkins 404C-22.
• È inoltre compatibile con il Perkins 404D-22T.
• I proprietari possono contare su un'ampia assistenza globale per i ricambi e su molteplici opzioni di approvvigionamento per i componenti di ricambio.
• Questo articolo fornisce dettagli Caterpillar 3024C Specifiche tecniche, guasti comuni, consigli per la manutenzione e una pratica lista di controllo per l'acquisto del motore giusto, nuovo, ricondizionato o usato, da un fornitore come Fab Heavy Parts.

Caterpillar 3024C Panoramica del motore

IL Caterpillar 3024C È un motore diesel industriale compatto da 2,2 litri a 4 cilindri. Caterpillar lo ha installato su miniescavatori delle serie 302.5 e 303, minipale gommate come la 226B e la 232B, pale gommate multiuso come la 247B e la 257B, piccoli sollevatori telescopici e gruppi elettrogeni nella gamma da 20 a 40 kVA. Ha trovato impiego anche in macchine agricole e per la movimentazione dei materiali, dove era necessaria una fonte di energia affidabile al di sotto dei 50 CV.

Definizioni chiave:

• Motore a 4 cilindri in linea: Una configurazione del motore in cui quattro cilindri sono disposti in linea retta all'interno del blocco motore.
• Sistema di iniezione meccanica del carburante: Un sistema che alimenta il motore con carburante tramite pompe e iniettori meccanici, anziché con controlli elettronici.
• Sistema di combustione a iniezione indiretta: Un processo di combustione in cui il combustibile viene iniettato in una precamera di combustione prima di entrare nella camera di combustione principale, migliorando l'avviamento a freddo e riducendo la rumorosità.

Il 3024C è strettamente imparentato con la piattaforma Perkins 404C-22. Molti elementi di progettazione si sovrappongono e la compatibilità dei componenti tra le due è ampia. Questo è importante quando si cerca un motore o dei componenti di ricambio, perché i motori long block di origine Perkins possono spesso essere adattati ai requisiti delle applicazioni Cat semplicemente sostituendo il coperchio anteriore, i collettori e gli accessori originali.

I principi base del design sono semplici.Il motore utilizza una configurazione a 4 cilindri in linea con blocco e testata in ghisa. I primi esemplari erano dotati di un sistema di iniezione meccanica del carburante; le versioni successive sono passate a sistemi a controllo elettronico. Esistono sia modelli aspirati che turbocompressi. Il 3024C Fa parte della serie di motori compatti Caterpillar con cilindrata inferiore a 2,2 litri e il suo design meccanico semplice consente una manutenzione agevole anche in cantieri remoti.

Vantaggi principali di il 3024C Tra le sue caratteristiche principali si annoverano dimensioni compatte e buone caratteristiche di coppia. Il motore è noto per le sue buone prestazioni ai bassi regimi e per l'efficienza nei consumi, erogando una potenza costante ai regimi moderati richiesti dai sistemi idraulici e dalle trasmissioni. La potenza tipica si attesta tra i 45 e i 62 CV a seconda della configurazione, con un regime nominale compreso tra 2.200 e 3.000 giri/min.

Il 3024C Questi motori sono diventati popolari tra l'inizio e la metà degli anni 2000, quando Caterpillar ha equipaggiato le sue macchine compatte della serie "B" per l'era EPA Tier 2/EU Stage IIIA. Hanno trovato un punto di equilibrio ideale: potenza sufficiente per macchine da 2 a 3 tonnellate, dimensioni abbastanza compatte da adattarsi a vani motore ristretti e semplicità tale da consentire ai padroncini di effettuare la manutenzione ordinaria. Noi di Fab Heavy Parts vediamo regolarmente questi motori in flotte provenienti da cantieri edili, aziende di noleggio, agricoltura e impianti di industria leggera. Questa esperienza sul campo ci fornisce un quadro chiaro di cosa si usura e cosa resiste nel corso della vita utile del motore.

Caterpillar 3024C Specifiche del motore

Gli acquirenti che cercano un Caterpillar 3024C In genere, chi si occupa di motori desidera prima di tutto dei dati precisi. La tabella seguente riporta le specifiche principali, seguite da brevi spiegazioni sul significato pratico di questi valori.

Tabella delle specifiche

Parametro	Valore
Spostamento	2.216 cc (2,2 L/134 cu in)
Configurazione	4 cilindri in linea
Alesaggio x Corsa	84,0 mm x 100,0 mm
Rapporto di compressione (Turbo)	23.3:1
Potenza di uscita (NA)	~44–49 CV (33–37 kW) lordi
Potenza erogata (Turbo)	~57–62 CV (42–46 kW) lordi
Potenza netta (Turbo, e.g. , 247B)	~57 CV (42 kW)
Coppia massima (Turbo, Industriale)	~189 Nm (139 lb-ft) a ~1.800 giri/min
Gamma di velocità nominale	2.200–3.000 giri al minuto
Sistema di alimentazione	Pompa di iniezione meccanica rotativa o in linea (iniezione indiretta)
Emissioni	Conformità alle normative EPA Tier 2/EU Stage IIIA (senza DPF o SCR)
Aspirazione	Aspirato naturalmente (3024C) o turbocompresso (3024CT)
Raffreddamento	Pompa dell'acqua raffreddata ad acqua, azionata a cinghia, controllata da termostato
Lubrificazione	Pompa dell'olio a piena pressione con trasmissione a ingranaggi, filtro a cartuccia a flusso completo
Capacità dell'olio (tipica)	Circa 8,3 litri (2,2 galloni) per il carter nell'applicazione 247B
Capacità del liquido di raffreddamento (NA ElectropaK)	~6,98 L
Peso a secco (NA ElectropaK)	~218–242 kg (480–533 libbre)
Gioco valvole (a freddo)	0,20 mm (0,008 pollici) di aspirazione e scarico

Potenza e coppia

Il motore eroga una potenza compresa tra 50 e 62 CV nella maggior parte delle installazioni. Le versioni aspirate si collocano nella parte inferiore di questo intervallo, con una potenza lorda di circa 44-49 CV. L'aggiunta di un turbocompressore porta la potenza a circa 57 CV netti (62 CV lordi) a un regime nominale di circa 3.000 giri/minuto, come nel caso delle pale gommate multi-terreno Cat 247B e 257B. Il motore è noto per l'elevato rapporto potenza/peso e l'affidabilità in questa classe di potenza.

La coppia massima si attesta intorno ai 189 Nm (139 lb-ft) a circa 1.800 giri/min nella variante industriale turbocompressa. Questa curva di coppia piatta è ottimizzata per i sistemi idraulici che richiedono una forte spinta a bassi e medi regimi, piuttosto che per quelli che necessitano di potenza massima ad alta velocità.

Sistema di alimentazione e combustione

Il motore utilizza un sistema di combustione a iniezione indiretta abbinato a un sistema di iniezione meccanica del carburante sulla maggior parte 3024C costruisce. Le unità più vecchie utilizzano una pompa di iniezione rotativa o in linea. I derivati ​​C2.2 successivi hanno introdotto opzioni common-rail o a controllo elettronico, ma la maggior parte di Cat 3024C I motori installati sul campo sono meccanici. Il consumo di carburante a pieno carico varia a seconda dell'applicazione, ma il sistema di iniezione indiretta del motore contribuisce all'ottima efficienza nei consumi che i proprietari riscontrano su migliaia di ore di funzionamento.

Emissioni

IL Caterpillar 3024C Nella maggior parte delle configurazioni, questo motore è equivalente allo standard EPA Tier 2 e conforme allo standard EU Stage IIIA. Ciò è possibile grazie a una combustione efficiente, piuttosto che a sistemi di post-trattamento dei gas di scarico. L'assenza di DPF e SCR semplifica la manutenzione ed evita i cicli di rigenerazione richiesti dai motori Tier 4 di ultima generazione.Esistono anche versioni industriali non certificate per i mercati in cui gli standard sulle emissioni sono diversi.

Raffreddamento, lubrificazione e dimensioni fisiche

Il raffreddamento è gestito da un sistema a liquido con pompa dell'acqua azionata a cinghia e flusso del liquido refrigerante controllato da un termostato. La lubrificazione avviene tramite una pompa dell'olio a ingranaggi che fornisce un flusso a piena pressione a tutti i perni di banco, le bielle e i cuscinetti dell'albero a camme, con un filtro dell'olio a cartuccia a flusso completo. La viscosità dell'olio raccomandata per la maggior parte degli ambienti temperati è 15W-40, conforme alle attuali categorie di servizio API.

Il peso a secco della variante NA ElectropaK varia tra 218 e 242 kg. Le unità turbocompresse aggiungono peso a causa del turbocompressore e dei collettori di aspirazione di maggiori dimensioni. Le dimensioni complessive mantengono il motore sufficientemente compatto per gli spazi ristretti dei vani motore di minipale e miniescavatori.

Intercambiabilità

IL CA 3024C, I motori Cat C2.2 e Perkins 404C-22 condividono le dimensioni del blocco motore, della testata e dell'albero motore. Tuttavia, i coperchi anteriori, i collettori di scarico, i componenti del sistema di alimentazione e l'elettronica spesso differiscono tra le configurazioni Cat e Perkins. Durante la sostituzione del motore, queste parti devono in genere essere trasferite dalla macchina originale. Caterpillar 3024C Il motore è compatibile anche con il Perkins 404D-22T, ampliando le opzioni di approvvigionamento in caso di necessità di un ricambio.

Applicazioni, Affidabilità & Acquisto di un motore di ricambio o usato

Questa sezione copre dove CA 3024C come funziona, come si comporta nel tempo e cosa controllare quando si acquista un motore nuovo, ricondizionato o usato.

Applicazioni OEM comuni

IL Caterpillar 3024C Questo motore si trova in una vasta gamma di apparecchiature compatte:

• Minipale gommate CAT: 216B, 226B, 232B, 242B
• Pale caricatrici multi-terreno CAT: 247B, 257B (3024CT turbocompresso)
• Miniescavatori CAT: Serie da 301.8 a 303
• Sollevatori telescopici e piccole attrezzature per la movimentazione dei materiali
• Gruppi elettrogeni: in genere nell'intervallo 20-40 kVA
• Attrezzature agricole e impianti industriali leggeri
• Macchine non CAT che utilizzano il Perkins 404C-22, come ad esempio l'ASV RC60

Caterpillar 3024C I motori sono molto diffusi nelle minipale e nei miniescavatori perché la cilindrata di 2,2 litri offre potenza sufficiente per la forza di strappo e la velocità di avanzamento senza il peso o il consumo di carburante di un motore più grande. Lo stesso motore è adatto anche alle applicazioni di movimentazione materiali, dove una coppia costante a bassi regimi è più importante della potenza massima.

Affidabilità nel mondo reale

Molti motori 3024C In genere, questi motori funzionano per 8.000-12.000 ore prima di necessitare di interventi importanti. Alcuni esemplari, se ben manutenuti, superano le 12.000 ore. I motori che si guastano prematuramente hanno quasi sempre un problema in comune: cambi d'olio saltati, sistemi di raffreddamento trascurati o carburante contaminato.

Intervalli di manutenzione tipici che garantiscono una lunga durata:

• Cambio olio e filtro: ogni 250-500 ore a seconda delle condizioni di polvere e carico
• Ispezione del gioco delle valvole: ogni poche centinaia di ore o durante la manutenzione principale; la specifica è di 0,20 mm (0,008 pollici) a freddo sia sull'aspirazione che sullo scarico
• Controllo del sistema di raffreddamento: termostato, miscela del liquido di raffreddamento e pulizia del radiatore ad ogni intervallo di manutenzione
• Filtrazione dell'aria: sostituire l'elemento esterno quando la restrizione raggiunge il limite dell'indicatore; l'elemento interno ogni tre modifiche esterne
• Manutenzione degli iniettori: Ispezionare o ricondizionare durante la revisione, o prima se si verificano difficoltà di avviamento o fumo eccessivo

L'analisi periodica dell'olio è uno degli strumenti più efficaci in termini di costi per pianificare una revisione prima di un guasto catastrofico. Un campione può rivelare la presenza di metalli d'usura nei cuscinetti, la contaminazione del liquido di raffreddamento o la diluizione del carburante mesi prima che il motore mostri sintomi esterni.

Punti di guasto comuni

Ecco i problemi che si presentano più spesso il 3024C flotta:

• Guasto alla guarnizione della testata. Le guarnizioni della testata prodotte in passato utilizzavano un materiale fibroso soggetto a fuoriuscite tra i cilindri o nel circuito di raffreddamento. Le guarnizioni in composito metallico di nuova generazione resistono meglio a questo problema. Il surriscaldamento è la causa principale; una volta che la testata si deforma, anche una guarnizione nuova non sarà più in grado di sigillare.
• Usura degli iniettori e della pompa del carburante. Carburante contaminato o fasatura dell'iniezione usurata causano difficoltà all'avviamento, fumo nero sotto carico e minimo irregolare. Questo problema riguarda sia i modelli aspirati che quelli turbo.
• Perdite dalla pompa dell'acqua e dalla guarnizione posteriore dell'albero motore. La fuoriuscita di liquido refrigerante dall'alloggiamento della pompa dell'acqua o la perdita di olio dalla guarnizione posteriore sono fenomeni comuni nei motori che hanno superato le 6.000 ore di funzionamento.
• Mancanza di lubrificazione nel tubo di aspirazione dell'olio. L'utilizzo della macchina su pendenze ripide può causare la mancanza di lubrificazione del sistema di aspirazione dell'olio, provocando ticchettii o colpi nei cuscinetti principali e nelle bielle. Questo è stato segnalato su motori 3024C nelle applicazioni con minipale e pale caricatrici in terreni irregolari.
• Usura del turbocompressore (solo 3024CT). L'accumulo di fuliggine, le perdite di pressione e l'usura dei cuscinetti del turbocompressore riducono le prestazioni nel tempo. Il turbocompressore aggiunge complessità e stress termico che la versione aspirata evita.

Lista di controllo per l'acquisto di un motore usato

1. Controllare la targhetta seriale per individuare modello, numero di serie e numero di configurazione.
2. Eseguire un test di compressione o di tenuta; i cilindri in buone condizioni dovrebbero mostrare una pressione di 400-500 psi a freddo.
3. Controllare i fluidi per verificare la presenza di olio lattiginoso o liquido di raffreddamento schiumoso.
4. Verificare la presenza di perdite eccessive di gas di scarico dal tappo di riempimento dell'olio con il motore acceso.
5. Esaminare la cronologia degli interventi di manutenzione e i registri dei cambi d'olio disponibili.

Perché un motore usato può essere una scelta finanziariamente vantaggiosa

Un motore usato di alta qualità rappresenta un'alternativa economicamente vantaggiosa rispetto a un motore nuovo, soprattutto quando il valore del motore stesso si è deprezzato. I motori revisionati o rigenerati possono avere un costo maggiore a seconda dell'entità degli interventi e della copertura della garanzia. La chiave è abbinare un motore usato a una solida garanzia e, ove possibile, a una prova al banco dinamometrico o sotto carico da parte del venditore.

Che ricostruzione! 3024C Dovrebbe includere

Se stai acquistando un prodotto ricostruito o rigenerato Caterpillar 3024C, Confermare che il lavoro comprenda i seguenti elementi:

• Pistoni e camicie ricondizionati o nuovi
• Albero motore rettificato o nuovo
• Nuovo set di cuscinetti principali (codici articolo 1541203 e 1617163)
• Nuovo set di cuscinetti di biella (codice articolo 1467808)
• Kit di guarnizioni per la revisione del motore (codice articolo B1648900)
• Testata del cilindro ricondizionata con nuove valvole, sedi e guide
• Iniettori ricondizionati o nuovi
• Nuova pompa dell'olio (codice articolo 297-3050)
• Nuova pompa dell'acqua (codici articolo 3014, 3024)
• Nuove guarnizioni dell'albero motore anteriori e posteriori

Se uno qualsiasi di questi elementi non è incluso nell'ambito della revisione, chiedete il perché. Risparmiare su cuscinetti o guarnizioni durante una revisione spesso porta a guasti ripetuti entro il primo anno.

Suggerimenti per l'installazione

Quando si inserisce un ricambio Caterpillar 3024C motore:

• Trasferire gli accessori originali (supporti, collettori, pannelli di controllo, cablaggi) dal vecchio motore, laddove necessario.
• Durante l'installazione, sostituire i materiali di consumo: paraolio posteriore dell'albero motore, pompa dell'acqua, termostato e set completo di guarnizioni, come minimo.
• Prima di avviare il motore, spurgare il sistema di lubrificazione. Riempire il filtro dell'olio con olio pulito, versare l'olio nell'alloggiamento del filtro e avviare il motore a mano o, se disponibile, utilizzare una pompa di adescamento.
• Spurgare accuratamente l'impianto di alimentazione. La presenza di aria nelle linee dell'iniezione meccanica impedisce l'avviamento e può danneggiare la pompa.
• Verificare che il gioco delle valvole sia impostato a 0,20 mm (0,008 pollici) a freddo su tutte e otto le valvole prima del primo avviamento.
• Dopo il primo avviamento, far girare il motore al minimo per 10-15 minuti. Verificare la presenza di perdite in ogni raccordo, monitorare la pressione dell'olio e accertarsi che il liquido di raffreddamento circoli attraverso il tubo superiore del radiatore una volta aperto il termostato.

Desideri ricevere un preventivo?

Raccogli il numero di serie del motore, il numero di disposizione, il modello della macchina e l'anno di fabbricazione. Invia queste informazioni a Fab Heavy Parts via e-mail o fai clic su Caterpillar 3024C pagina su www.fabheavyparts.com per verificare la disponibilità, i prezzi e le opzioni di spedizione per la tua zona. Il team confermerà la compatibilità e fornirà un preventivo per prodotti nuovi, ricondizionati o usati. 3024C Opzioni C2.2 insieme a tutte le parti di supporto necessarie per il tuo lavoro.

FAQ

D1: È il Caterpillar 3024C È lo stesso del CAT C2.2 o del Perkins 404C-22?

A1: Il CA 3024C, Cat C2.2 e Perkins 404C-22 sono motori simili da 2,2 litri che condividono alesaggio, corsa e design del blocco. Le differenze riguardano principalmente gli accessori come coperchi, collettori, calibrazione del carburante e controlli. Un blocco lungo Perkins 404C-22 può spesso sostituire un 3024C scambiando gli accessori Cat. Il 3024C Compatibile anche con le dimensioni del Perkins 404D-22T. Fab Heavy Parts può verificare la compatibilità utilizzando la configurazione e il numero di serie del vostro motore.

D2: Quante ore può un Caterpillar 3024C ultimo motore?

A2: Le macchine per impieghi leggeri o moderati raggiungono spesso dalle 8.000 alle 10.000 ore prima di una revisione generale. Le unità ben manutenute possono superare le 12.000 ore. I motori trascurati o surriscaldati potrebbero necessitare di interventi prima delle 6.000 ore. La qualità dell'olio, la manutenzione tempestiva, la cura del sistema di raffreddamento e la filtrazione dell'aria influiscono sulla durata del motore. Un'analisi regolare dell'olio ogni 250 ore è un metodo economico per prevedere e pianificare le revisioni prima che si verifichino guasti.

Q3: Posso aggiornare un motore aspirato naturalmente? 3024C in una versione turbocompressa?

A3: Il 3024CT turbocompresso presenta pistoni diversi, una curva di alimentazione specifica e componenti interni più robusti per gestire la pressione di sovralimentazione. Aggiungere semplicemente un turbocompressore a un blocco motore aspirato comporta il rischio di superare i suoi limiti meccanici. Per ottenere maggiore potenza, è consigliabile optare per un motore turbocompresso appositamente costruito o per un blocco motore rigenerato progettato per l'uso con sovralimentazione. Fab Heavy Parts può aiutarti a trovare il motore turbo 3024CT più adatto alle tue esigenze se il tuo attuale motore aspirato non è sufficientemente potente.

Q4: Quale olio e liquido di raffreddamento dovrei usare in un CAT 3024C?

A4: Utilizzare un olio motore diesel di alta qualità con la viscosità raccomandata da Cat per il proprio clima. Per la maggior parte delle zone temperate, lo standard prevede un olio 15W-40 conforme alle attuali categorie API (CK-4 o successive). Cambiare l'olio ogni 250 ore o prima in condizioni di utilizzo gravose o in ambienti polverosi. Per il liquido di raffreddamento, utilizzare un liquido di raffreddamento per impieghi gravosi, a basso contenuto di silicati o un liquido di raffreddamento a lunga durata approvato da Cat, miscelato correttamente per l'intervallo di temperatura. Mantenere i livelli degli inibitori di carica del liquido di raffreddamento a livelli adeguati per proteggere il blocco e la testata in ghisa. Controllare il liquido di raffreddamento ad ogni tagliando e sostituirlo ogni 3.000-6.000 ore secondo le linee guida del produttore.

Q5: Come posso trovare il ricambio giusto o usato? 3024C per la mia macchina?

A5: Per trovare il giusto Caterpillar 3024C motore, raccogli il numero di serie del motore, il numero di assetto (dalla targhetta dati) e il modello della macchina con l'anno. Quindi, visita www.fabheavyparts.com Inviate questi dettagli tramite la pagina dei contatti o via e-mail. Questo permette a Fab Heavy Parts di individuare i componenti corretti in termini di emissioni, potenza, montaggio e accessori, garantendo un'installazione perfetta per motori nuovi, revisionati o usati.
