掘削機 シム クイックヒッチ、バケット、掘削機のアタッチメント間の安全な接続を確保するために不可欠です。
掘削機とは シム？

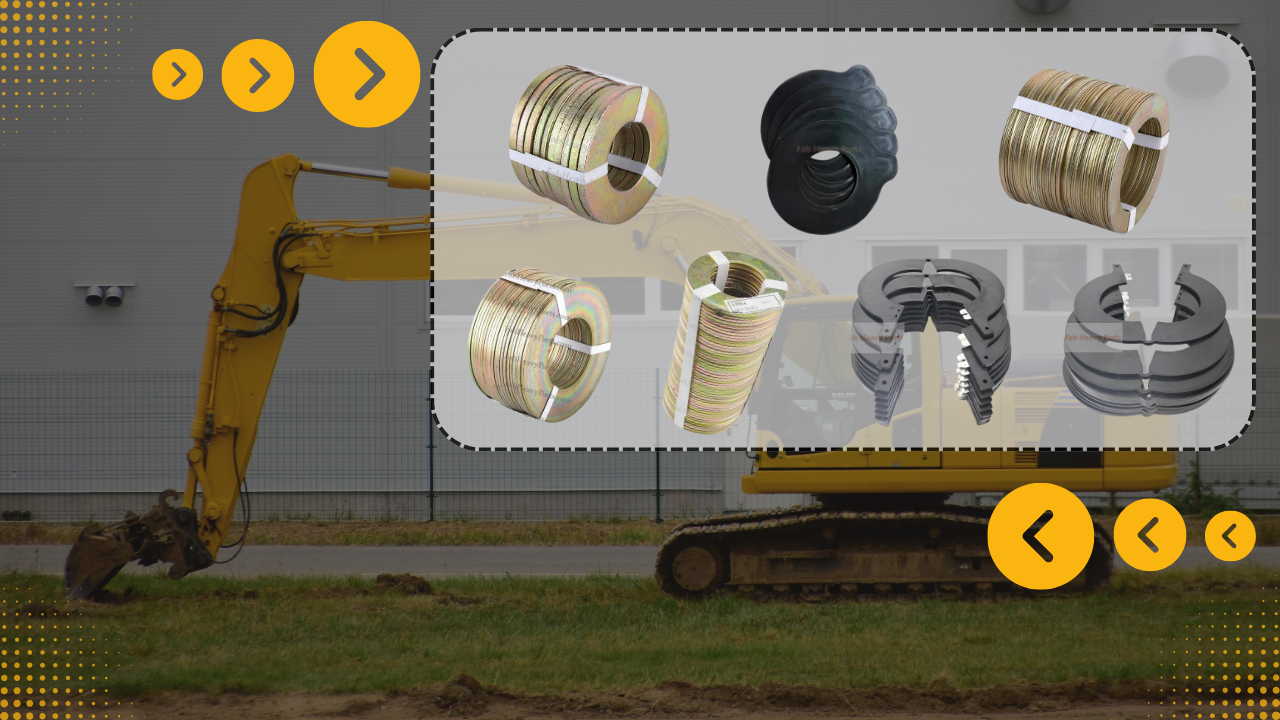

掘削機 シム、別名 シム または シムワッシャーは、掘削機部品間の隙間をなくすために設計された薄い軟鋼製の部品です。これにより、緩み、動き、早期摩耗を防止します。主に、バケット、アタッチメント、クイックカプラをミニディガーまたは掘削機のディッパーエンドに固定するために使用されます。しっかりと固定することが重要です。緩みがあると、アタッチメントハンガーやクイックカプラが運転中にずれ、摩耗、制御の問題、安全上のリスクにつながる可能性があります。
掘削機はいつ使うべきか シム？
いつ活用すべきかを理解する シム 適切な取り付けを実現し、掘削機とそのアタッチメントの不要な摩耗を最小限に抑えるために不可欠です。 シム 使用法は次のとおりです:
1. アライメント補正
取り付けまたはメンテナンス中に、製造公差や摩耗によりコンポーネントが完全に位置合わせされない場合があります。 シム バケットハンガーと掘削機の端部の間の隙間を埋め、パフォーマンスを最適化し、早期摩耗を防ぎます。
2. 摩耗補正
部品が時間の経過とともに不均一に摩耗すると、ヒッチやアタッチメントが動くことがあります。 シム バケットハンガーとディッパーの端の間の摩擦がこの摩耗を補い、機器の寿命を延ばし、最適な動作性能を回復します。
4 正しいものを選ぶためのヒント シム
正しい選択 シム 掘削機の選定は、単なるサイズや適合性の問題にとどまらない重要な作業です。機械の具体的なニーズと稼働条件を包括的に理解する必要があります。重要な考慮事項は以下のとおりです。
1. 機器の仕様を確認する 掘削機のマニュアルを参照して、詳細な仕様を確認してください。 シム サイズ、材質、互換性。各モデルには、最適なパフォーマンスを確保するために満たさなければならない独自の要件があります。
2. 動作条件を評価する 掘削機が稼働する環境を評価します。例えば、砂や砂利などの摩耗しやすい環境では、摩耗を軽減するために硬度の高いピンが必要になる場合があります。一方、湿潤環境では、 シム 腐食に耐えます。
3. 材料の品質 掘削機を選択 シム 高品質の素材で作られています。優れた素材を使用することで、コンポーネントは過酷な使用や過酷な条件にも耐え、性能を損なうことなく動作します。
4. アタッチメントとの互換性掘削機が様々なアタッチメントを使用する場合は、 シム これらのコンポーネントと互換性があります。適切な適合は、本体とその付属品の両方の機能と安全性を維持するために不可欠です。
インストール シム 正しい方法：ステップバイステップガイド
さて、私たちは シム クイックヒッチとは何か、そしていつ使うべきかを解説した上で、クイックヒッチへの適切な取り付け手順を解説します。掘削機や機械にクイックヒッチを取り付けるには、部品を接続するだけではありません。精度を確保し、摩耗を軽減し、安全性を高めるために、細部への配慮が求められます。この取り付け手順の重要な点は、 シムこのガイドでは、効率的かつ正しく行う方法について包括的な概要を説明します。 シム クイックヒッチを取り付けます。
ステップ1：ヒッチを事前に取り付けて手間を省く
まず、機械のアームをクイックヒッチに下げ、ピンを一時的に挿入します。この最初のステップは、位置合わせのプロセスを簡素化し、腰への負担を最小限に抑え、部品を配置する際の人間工学的なアプローチを確保することを目的としています。
ステップ2: ギャップをチェックして評価する シム ニーズ
ヒッチを地面から持ち上げた後、バケットリンクとヒッチアセンブリの間に動きが見られる場合があります。バケットリンクの裏側を調べて、目に見える隙間や「隙間」がないか確認してください。この観察は、必要な情報を得る上で非常に重要です。 シム 組み立て時に過度の遊びを排除するために必要な厚さ。
ステップ3：正しいものを選ぶ シム 厚さ
厳選した シム サイズは1mmと2mmが最も一般的に使用されています。適切な シム サイズは、お使いの機械の仕様やその他の条件によって異なります。まずは1mmでテストしてみましょう。 シムどの程度ぴったり合うかを確認します。ほとんどの場合、1mmの シム バケットリンクの両側に、クイックヒッチの望ましい位置合わせと安定性を実現します。
ステップ4：最初のセットのインストール シム
まずはスライドさせて シム ピンに取り付けます。次に、バケットリンクをヒッチに戻し、ピンが シムリンク穴の位置が合っていることを確認します。この位置合わせ作業は、特にヒッチがしっかりと固定されている場合は、複数回の試行が必要になる場合があります。最初の側が固定されたら、反対側でも同じ手順を繰り返し、2番目の側をスライドさせます。 シム 所定の位置に取り付け、後部のボルト穴を合わせます。完了すると、ヒッチの動きが最小限に抑えられ、ヒッチと機械の摩耗が大幅に軽減されます。
ステップ5：キャップスクリューで固定する
すべてが所定の位置に留まるように、キャップスクリューを手で差し込むか、適切な工具を使ってよりしっかりと固定してください。この手順は非常に重要です。ヒッチがしっかりと固定されているように見えても、操作中に動くリスクがないことを保証するためです。
ステップ6: シム フロントピンエリア
この段階で、フロントピンを外し、ヒッチが自然に回転するようにします。 シム前述の手順で確認します。ディッパーアーム側はバケットリンクに比べて若干遊びが大きい場合があることに注意してください。2mmの シム 片側と1mm シム 一方で、特定の シム サイズは機械とその固有の条件によって異なります。均一な厚さの シム 両側とも100mm以上が理想ですが、絶対条件ではありません。掘削精度が数ミリ単位であれば、あなたは間違いなく熟練したオペレーターです。
もう一度、次の手順に従います。
A.Slide その シム ピンの上に
B.Align ディッパーアームで
C.Insert ピン
D.Add 2番目 シム
E.Insert フロントキャップスクリュー
最終チェック：しっかりと固定し、作業準備完了
取り付け後、横方向の動きがないか徹底的に点検してください。組み立てがしっかりとしていて、遊びがない場合は、クイックヒッチは適切にシム調整され、固定されています。すべてのキャップスクリューが締め付けられていることを確認して、セットアップ全体が安全で、操作準備ができていることを確認してください。
ユニバーサルプロセス – クイックヒッチの種類に関係なく
このシム調整と取り付け手順は、油圧式、スプリング式、ラチェット式など、様々なメーカーやヒッチスタイルに普遍的に適用できます。主な違いは、 シム。 FabHeavyParts.com 包括的な範囲を提供します シム パックでは、特定のニーズに最適なオプションを選択できます。
質疑応答
Q1: 掘削機とは何ですか シム、そしてそれが私の業務にとってなぜ重要なのか?
A1: 掘削機 シム 精密に設計された薄い金属スペーサーで、クイックヒッチとバケットなどの様々なアタッチメント間の隙間を埋めるために特別に設計されています。その主な目的は、最適なパフォーマンスを実現するために不可欠な、しっかりとした確実なフィット感を確保することです。掘削機を利用することで シムヒッチとアタッチメントの摩耗を効果的に最小限に抑え、不要な動きを減らし、作業中の安全性を大幅に向上させます。この小さくても効果的なコンポーネントは、掘削機のセットアップの整合性と効率性を維持する上で重要な役割を果たし、自信を持って正確に作業に取り組むことを可能にします。
Q2: いつ使用するかをどのように判断すればよいですか? シム 私のちょっとしたヒッチで？
A2: 使用することをお勧めします シム クイックヒッチとアタッチメントの間に動きや隙間が見られる場合は、ヒッチの点検を行ってください。特に、長期間使用した後や、部品に摩耗やずれの兆候が見られる場合は、この状態になりやすいです。クイックヒッチとアタッチメントのフィット感を定期的に点検することは、潜在的な問題を早期に発見するために不可欠です。これらの隙間を補修することで、 シム安全な接続を維持し、さらなる摩耗を防ぎ、掘削機の操作の安全性と効率を確保することができます。
人気のある シム で FabHeavyParts.com
1.
80*140*10mm スチール製大型バケットシムワッシャースペーサーキット 掘削機ローダーディガー用 - 10個パック
内径80×外径140mm、厚さ10mm。
このシムキットはさまざまな重機に適合します。
シム ワッシャー キットは、緩んだジョイントを締め、グリース塗布の間隔を延ばし、バケット ピンに汚れが入るのを防ぎます。
バケットからブームまでの緩んだジョイントを締め付け、グリース間隔を長くして、緩んだジョイントの隙間からグリースが漏れるのを防ぎます。
こぼれた土砂がバケツのピンに入らないようにします。
2.
110*210*2mm、樹脂製大型バケットシムキット（掘削機、ローダー、掘削機用） - 6個パック
内径110*外径210mm、*厚さ2mm。
このシムキットはさまざまな重機に適合します。
シム ワッシャー キットは、緩んだジョイントを締め、グリース塗布の間隔を延ばし、バケット ピンに汚れが入るのを防ぎます。
バケットからブームまでの緩んだジョイントを締め付け、グリース間隔を長くして、緩んだジョイントの隙間からグリースが漏れるのを防ぎます。
こぼれた土砂がバケツのピンに入らないようにします。
3.
80*150*5mm 大型バケットシムワッシャーキット 掘削機ローダーディガー用 - 10個パック
内径80×外径150×厚さ5mm。
このシムキットはさまざまな重機に適合します。
このシム ワッシャー キットは、緩んだジョイントを締め、グリース塗布の間隔を延ばし、バケット ピンに汚れが入るのを防ぎます。
バケットからブームまで、緩んだジョイントを締めます。
グリース塗布間隔を長くする - 緩んだジョイントの隙間からグリースが漏れるのを防ぎます。
こぼれた土砂がバケツのピンに入らないようにします。
4.
85×140×2mm スチール製大型バケットシムワッシャースペーサーキット 掘削機ローダーディガー用 - 10個パック
内径85×外径140×厚さ2mm。
このシムキットはさまざまな重機に適合します。
このシム ワッシャー キットは、緩んだジョイントを締め、グリース塗布の間隔を延ばし、バケット ピンに汚れが入るのを防ぎます。
バケットからブームまで、緩んだジョイントを締めます。
グリース塗布間隔を長くする - 緩んだジョイントの隙間からグリースが漏れるのを防ぎます。
こぼれた土砂がバケツのピンに入らないようにします。
5.
50*90*3 mm スチール製大型バケットシムワッシャーキット 掘削機ローダーディガー用 - 10個パック
内径50×外径90×厚さ3mm。
このシムキットはさまざまな重機に適合します。
このシム ワッシャー キットは、緩んだジョイントを締め、グリース塗布の間隔を延ばし、バケット ピンに汚れが入るのを防ぎます。
バケットからブームまで、緩んだジョイントを締めます。
グリース塗布間隔を長くする - 緩んだジョイントの隙間からグリースが漏れるのを防ぎます。
こぼれた土砂がバケツのピンに入らないようにします。
6.
バケットピンシムキット 65*130*5mm 12個パック 掘削機 ローダー トラクター用
厚さ5mm、外径130mm、内径65mm
材質：ポリエチレン
バケットピンシムが 12 個入っています。
取り外しと取り付けが簡単で、金属シムよりも摩擦とノイズが少なくなります。
バケットからブームまでの緩んだジョイントを締め、ほこりを防ぎ、グリース補給間隔を延ばしてグリースの損失を防ぎます。
バケットピンシムキット（12個入り）は、埃の侵入を防ぎ、グリースの侵入を防ぐことで、機器の寿命を延ばすように設計されています。取り付けも簡単で、掘削機、ローダー、トラクターに最適な耐久性と信頼性の高いソリューションです。
7.
バケットピンシムキット 45*100*3mm 12個パック 掘削機 ローダー トラクター用
厚さ3mm、外径100mm、内径45mm
材質：ポリエチレン
バケットピンシムが 12 個入っています。
取り外しと取り付けが簡単で、金属シムよりも摩擦とノイズが少なくなります。
バケットからブームまでの緩んだジョイントを締め、ほこりを防ぎ、グリース補給間隔を延ばしてグリースの損失を防ぎます。
バケットピンシムキット（12個入り）は、埃の侵入を防ぎ、グリースの侵入を防ぐことで、機器の寿命を延ばすように設計されています。取り付けも簡単で、掘削機、ローダー、トラクターに最適な耐久性と信頼性の高いソリューションです。
